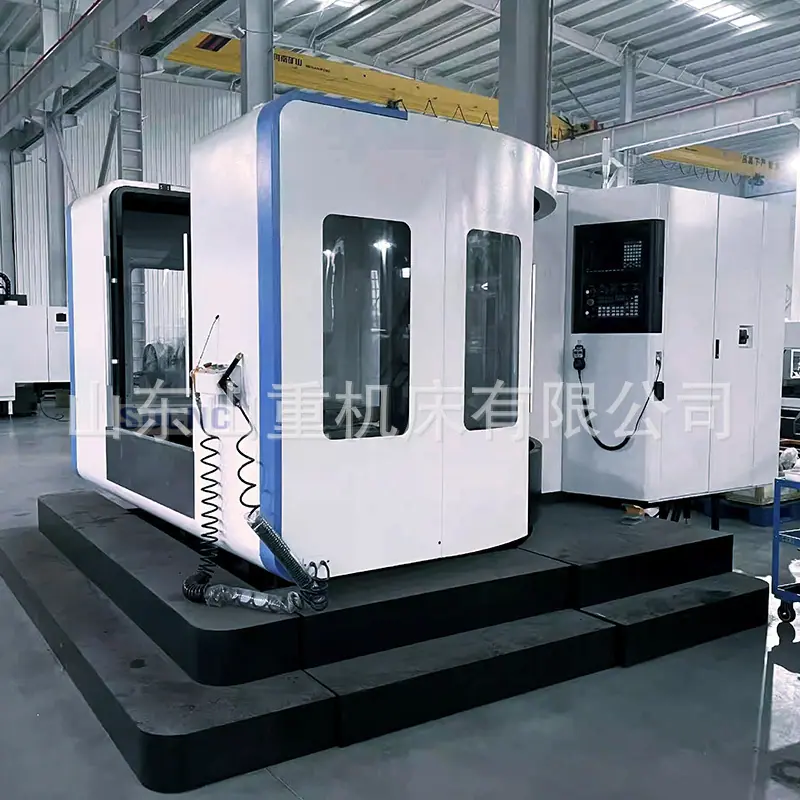

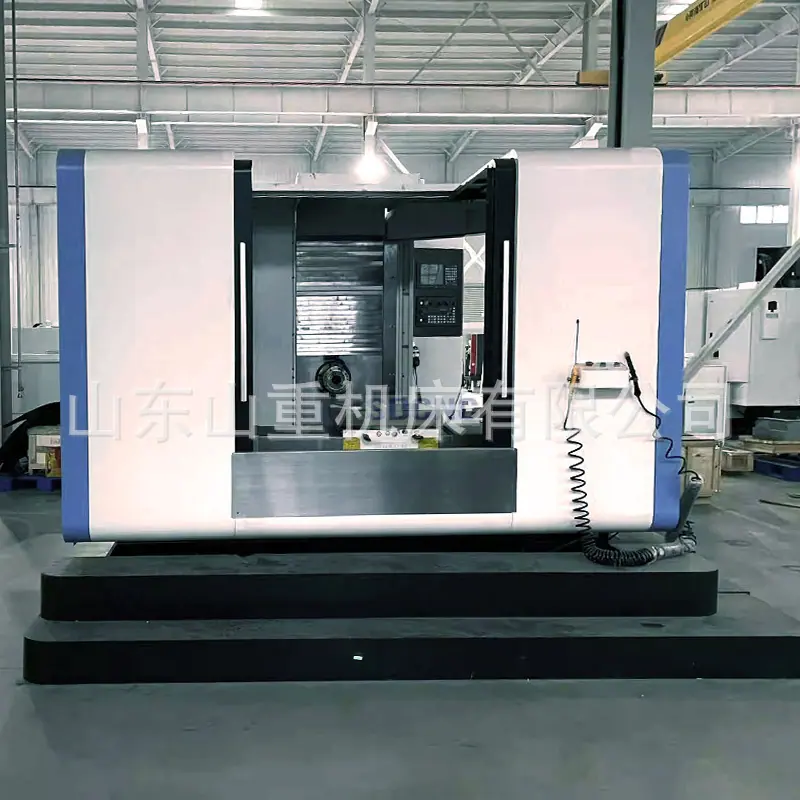

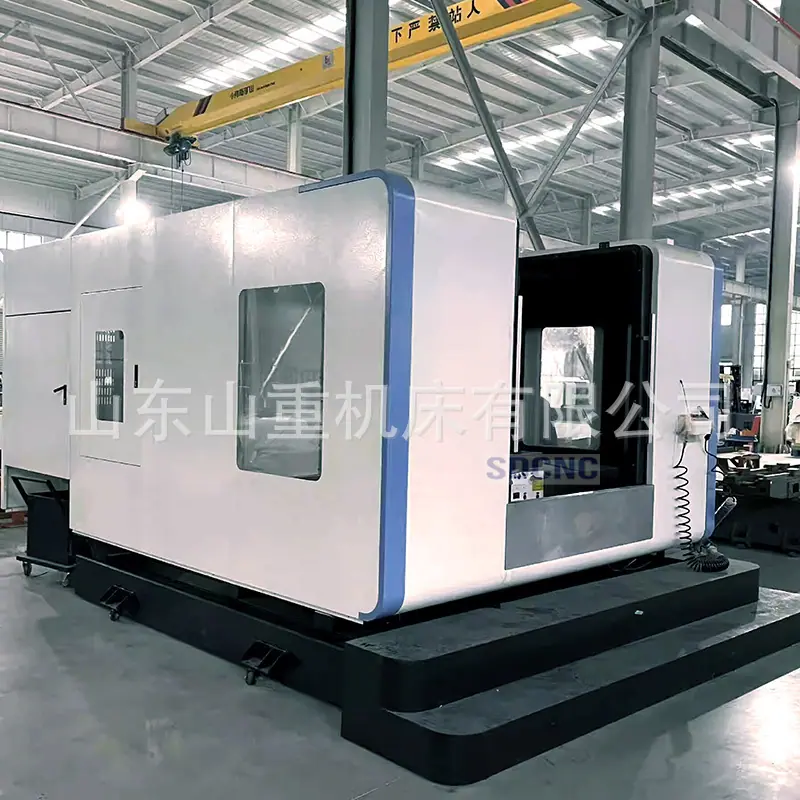

Centro de Mecanizado Horizontal 800 Hmc800 Intercambio Automático de Doble Pallet Fresadora CNC

Los principales parámetros técnicos

PRESUPUESTO

Unidades

HMC630

HMC800

tamaño del escritorio de trabajo

Tamaño de la mesa

mm

630*630

800*800

Recorrido izquierdo y derecho de la mesa de trabajo (eje X)

Recorrido del eje X

mm

1050

1300

Los recorridos delantero y trasero del banco de trabajo (eje Z)

Recorrido del eje Z

mm

900

1000

Recorrido ascendente y descendente de la caja del husillo (eje Y)

Recorrido del eje Y

mm

700

1000

Distancia desde el centro del husillo hasta la mesa de trabajo

Distancia desde el centro del husillo hasta la superficie de la mesa

mm

120-870

150-1150

Distancia desde el extremo del husillo hasta el centro de la mesa de trabajo

Distancia entre el husillo y el centro de la mesa

mm

130-1030

200-1200

Número de bancos de trabajo

Cantidad de mesa

piezas

2

2

Ranura en forma de T (cantidad-ancho × espacio)

Ranura en T (número-ancho*paso)

mm

5-22*125

5-22*125

Capacidad máxima de carga del banco de trabajo

Carga máxima de la mesa de trabajo

kilogramo

800

1500

Indexación del banco de trabajo

Indexación de tablas

°

1°*360

1°*360

Velocidad máxima del plato giratorio

Velocidad máxima de la mesa

r/min

10

10

potencia del motor principal

Potencia del motor principal

kilovatio

15/18.5

15/18.5

Cono del husillo

Cono del husillo

BT50-190

BT50-190

Velocidad del husillo

Velocidad máxima del husillo

rpm

6000

6000

velocidad de avance de corte

Velocidad de avance de corte

mm/min

1-10000

1-10000

Velocidad de movimiento rápida

Velocidad de desplazamiento rápido

m/min

36 / 20 / 24

24 / 20/ 24

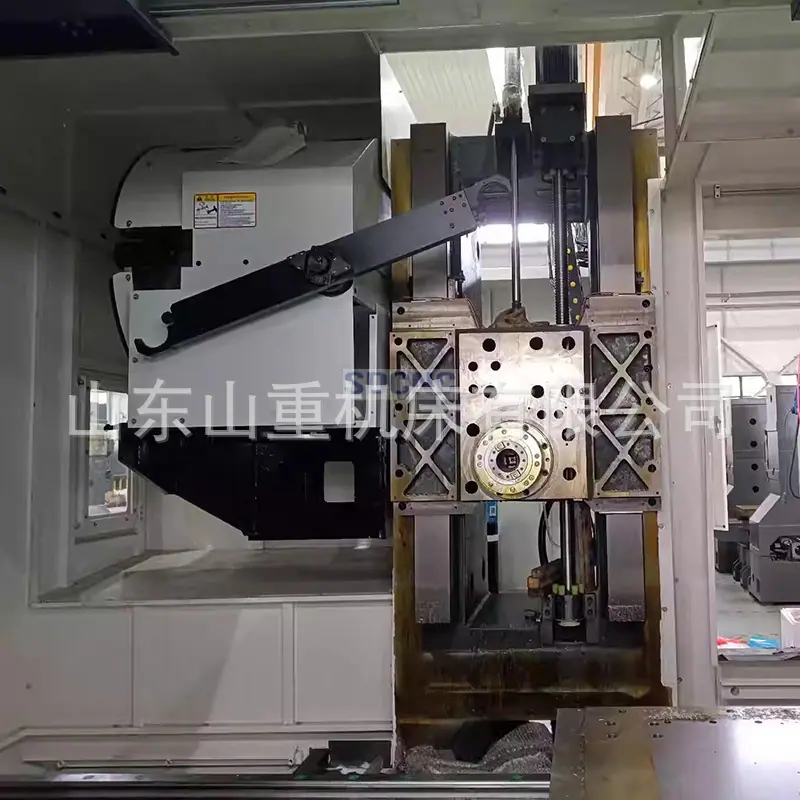

Almacén de herramientas

Almacén de herramientas

Brazo de disco 30

Brazo de disco 30

Diámetro máximo de la herramienta

Diámetro máximo de la herramienta

mm

112/200

112/200

Longitud máxima de la herramienta

Longitud máxima de la herramienta

mm

400

400

Peso máximo de la herramienta

Peso máximo de la herramienta

kilogramo

18

18

Hora de cambio de cuchillo (de cuchillo a cuchillo)

Tiempo de cambio de herramienta (de herramienta a herramienta)

segundo

3

3

La unidad de ajuste mínima de la máquina herramienta

Unidad de ajuste mínimo de la máquina

mm

0.001

0.001

X, Y, Z para la precisión de posición

Precisión de posicionamiento de los ejes X, Y, Z

mm

0.012

0.012

X, Y, Z para repetir la precisión de posicionamiento

Precisión de posicionamiento repetido de los ejes X, Y, Z

mm

0.008

0.008

Precisión de posicionamiento del eje B (rotación de la mesa)

Precisión de posicionamiento del eje B

"

10″

10″

Precisión de posicionamiento repetitivo del eje B (rotación de la mesa de trabajo)

Precisión de posicionamiento repetido del eje B

"

5″

5″

Peso de la máquina

Peso de la máquina

kilogramo

15000

20000

Dimensiones (largo x ancho x alto)

Dimensiones generales (largo x ancho x alto)

mm

6200*4100*3200

6600*4300*3300
