Zsb127 Alarma de Nivel Alto y Bajo de Agua, Dispositivo de Alarma de Nivel de Agua Antideflagrante y de Seguridad Intrínseca, Alarma de Nivel Alto y Bajo de Agua

I. Descripción general

Características de uso

Es adecuado para minas de carbón subterráneas que contienen mezclas explosivas como gas y polvo de carbón, y su marca a prueba de explosiones es ExdibI; se utiliza para el monitoreo de agua y el drenaje automático de tanques de agua de minas de carbón subterráneas (o puntos de filtración de agua) o el monitoreo del nivel de agua y la inyección automática de agua de tanques de agua de estaciones de bombeo hidráulico, y está equipado con una interfaz RS485 para cargar señales. El dispositivo tiene un rendimiento de trabajo confiable y es una instalación ideal de detección y control en el sistema de gestión de agua de la mina de carbón.

2. Composición, estructura y tamaño del dispositivo

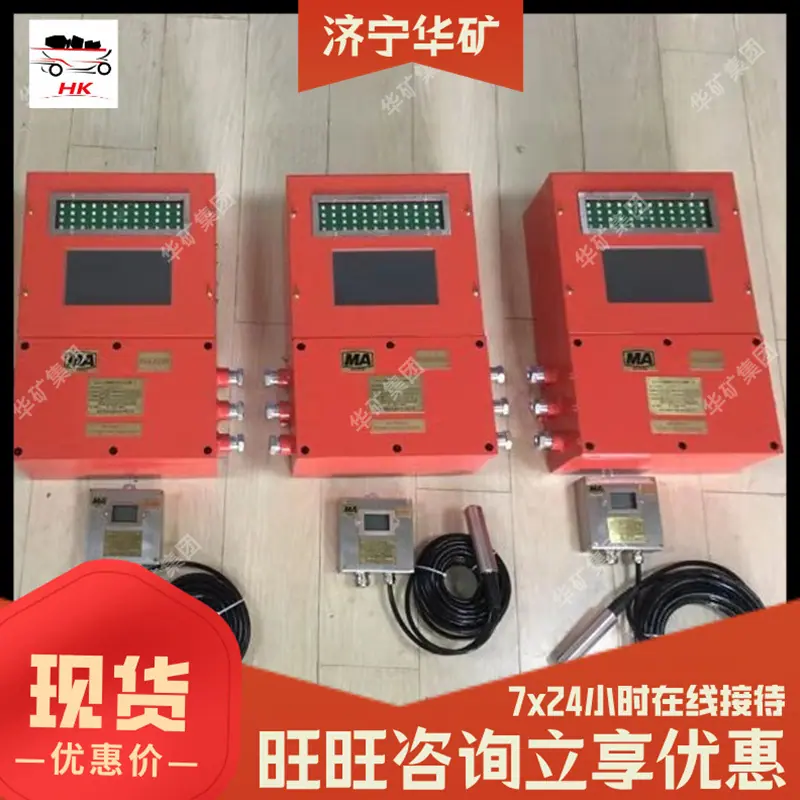

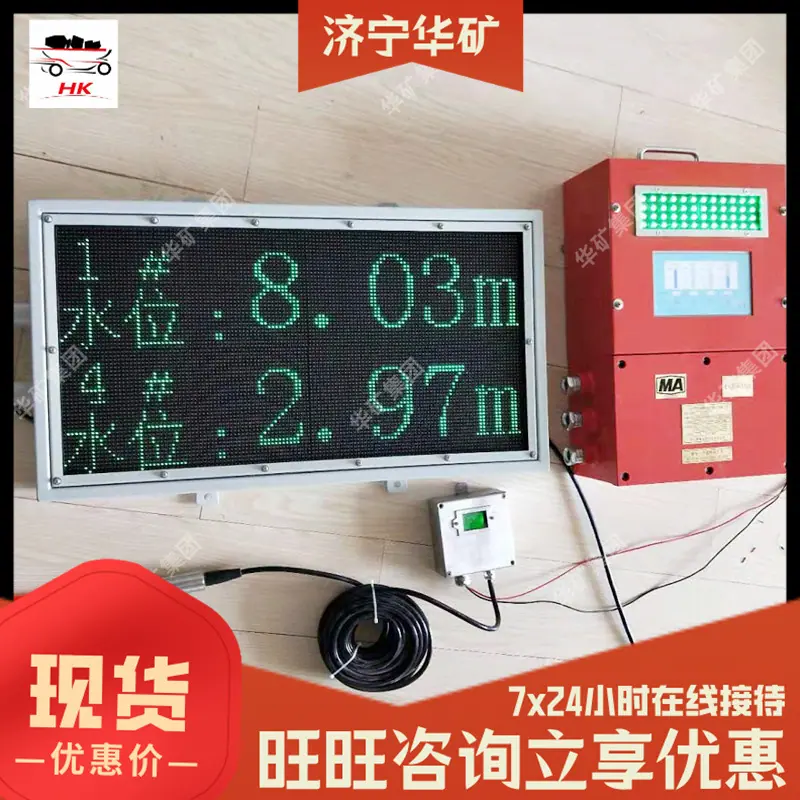

1. El dispositivo consta de una unidad principal de un dispositivo de alarma de nivel de agua a prueba de explosiones e intrínsecamente seguro para uso en minería, un dispositivo de visualización de alarma de nivel de agua intrínsecamente seguro para uso en minería, un sensor de nivel de agua para uso en minería y un transmisor de control remoto.

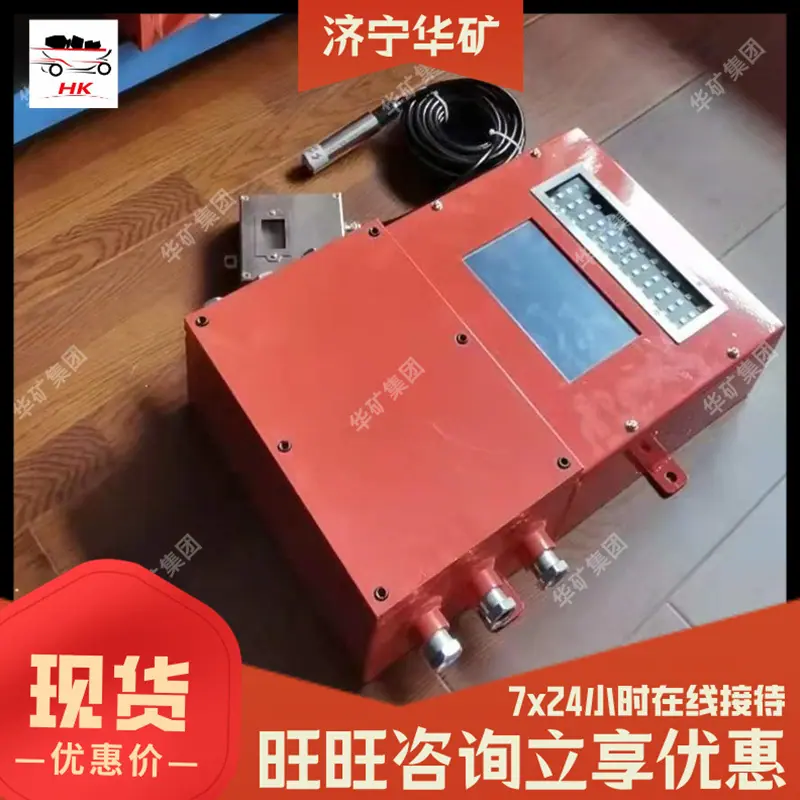

2. El host del dispositivo está integrado en una cavidad, con 6 puertos de entrada de cable (M22) y una ventana de visualización, y una placa de circuito está instalada en la cavidad; la pantalla del dispositivo está integrada en una cavidad, con dos dispositivos de entrada de cable, un puerto de amplificador de sonido, dos puertos de pantalla de luz, e luces indicadoras y altavoces instalados en el interior; el sensor de nivel de agua está fundido en una pieza con pegamento de encapsulado, y se saca un cable especial de dos núcleos de 12 m (con un tubo de escape en el medio); el transmisor de control remoto es portátil, con una batería alcalina de 12 V y un circuito de control remoto en el interior.

3、

3. Principales indicadores técnicos

1. Unidad principal del dispositivo de alarma de nivel de agua a prueba de explosiones y intrínsecamente seguro para minas

a) Tensión de alimentación: 127V CA (rango de fluctuación 95V～140V);

b) Corriente de trabajo: ≤100mA;

c) Salida de fuente de alimentación intrínsecamente segura para la luz roja de la caja de visualización: voltaje: 11V~13V/0V tiempo de salida alterno: 0.5±0.2S) corriente de carga: ≤90 mA;

d) Salida de potencia intrínsecamente segura para la luz verde de la caja de visualización: corriente de carga: ≤70 mA, rango de voltaje de salida: 11V～13V;

e) Salida de fuente de alimentación intrínsecamente segura para sensor de nivel de agua: corriente de carga: ≤20 mA, rango de voltaje de salida: 11V～13V;

f) Señal de control de entrada (del sensor de nivel de agua): señal de codificación dinámica;

g) Parámetros de seguridad intrínseca

Tensión de entrada de alimentación Um: 140V CA;

Voltaje de salida intrínsecamente seguro Uo: CC 13.0V;

Corriente de salida intrínsecamente segura Io: CC 410 mA;

Inductancia distribuida externa permitida Lo: 0.2mH;

Capacitancia distribuida externa permitida Co: 15uF.

2. Pantalla del dispositivo de alarma de nivel de agua intrínsecamente seguro para minería

a) Suministro de energía de luz roja: CC intrínsecamente segura (11.0V～13.0V)/0V alterno, tiempo de alternancia: 0.5±0.2S, I≤90 mA;

b) Fuente de alimentación de luz verde: intrínsecamente segura CC 11.0V～13.0V, I≤70 mA;

c) Modo de visualización de la luz indicadora: pantalla unidireccional con LED verde y rojo;

d) Especificaciones del altavoz: 5W/8Ω;

e) Intensidad de sonido (dB): ≥85;

f) Intensidad de la señal luminosa: visible a 30 m (en la oscuridad), y puede distinguir colores;

g) Parámetros de seguridad intrínseca

Voltaje de entrada Ui: CC 13.0V;

Corriente de entrada Ii: CC 410 mA;

Inductancia distribuida admisible Li: 0;

Capacitancia distribuida admisible Ci: 0.1uF.

3. Sensor de nivel de agua para minería GUY10

a) Tensión de alimentación: CC 12V±1V;

b) Corriente de trabajo: ≤10mA;

c) Señal de salida: señal de codificación dinámica;

d) Parámetros de seguridad intrínseca

Voltaje de entrada Ui: CC 13.0V;

Corriente de entrada Ii: CC 410 mA;

Inductancia distribuida admisible Li: 0;

Capacitancia distribuida admisible Ci: 4.7uF.

4. Transmisor de control remoto de desvío controlado por el conductor

Voltaje de alimentación: CC 11.0V~12.3V;

Corriente de trabajo: ≤35mA;
