Extractor Hidráulico Integrado, Suministro Directo de Fábrica, Fuente de Extractor Hidráulico Integrado desde la Fábrica, Extractor Hidráulico

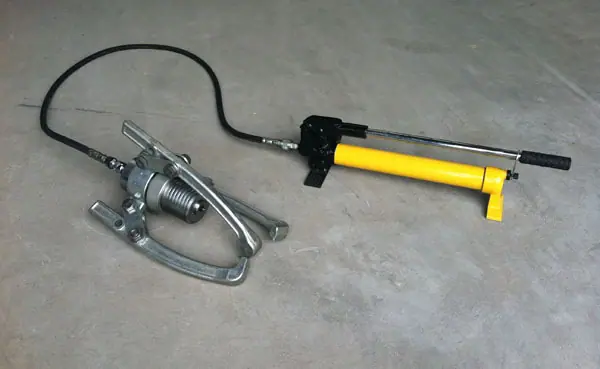

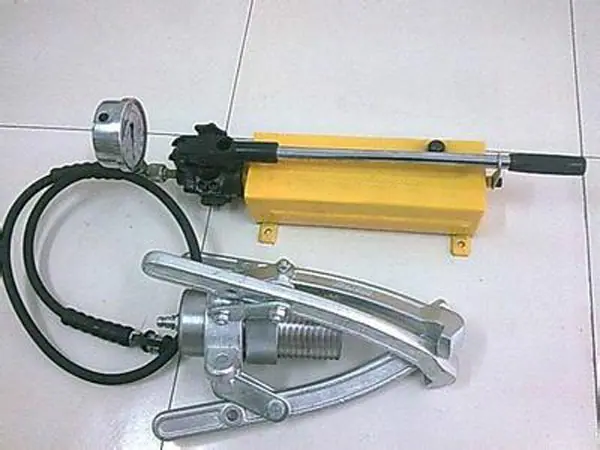

Extractor hidráulico integrado, hay diferentes especificaciones de modelo disponibles según diferentes capacidades de carga segura, dividido en DYZ-5, DYZ-10, DYZ-20, DYZ-30, DYZ-50, DYZ-100. La unidad de carga son toneladas.

1. Al utilizarlo, primero inserte el extremo ranurado del mango en el vástago de la válvula de retorno de aceite y apriete el vástago de la válvula de retorno de aceite en el sentido de las agujas del reloj.

2. Ajuste el asiento del gancho de manera que éste atrape el objeto que se está tirando.

3. Inserte el mango en el orificio para la mano e incline el pistón hacia adelante y hacia atrás para mover la varilla de inicio hacia adelante suavemente, y el gancho de garra se mueve hacia atrás en consecuencia para sacar el objeto.

4. La varilla de arranque del pistón del extractor hidráulico tiene una carrera de solo 50 mm, por lo que la carrera de extensión no debe exceder los 50 mm durante el uso. Detenga cuando no esté extendida, libere la válvula de retorno de aceite para permitir que la varilla de arranque del pistón se retraiga. Después de ajustar, repita los pasos 1, 2 y 3 una segunda vez hasta que esté extendida.

5. Para retraer la varilla de arranque del pistón, simplemente use el extremo estriado del mango para aflojar ligeramente el vástago de la válvula de retorno de aceite en sentido contrario a las agujas del reloj. La varilla de arranque del pistón se retraerá gradualmente por la acción del resorte.

6. Antes de usar, seleccione un extractor hidráulico del tonelaje adecuado según el diámetro exterior, la distancia de tracción y la capacidad de carga del objeto a extraer. No lo utilice con sobrecarga para evitar daños.

7. Cuando se usa en -5℃~45℃, este extractor hidráulico usa aceite mecánico (GB443-84) N15; cuando se usa en -20℃~-5℃, usa aceite sintético para husillos (GB442-64).

8. Para evitar daños a la maquinaria y las herramientas causados por sobrecarga, el dispositivo hidráulico está equipado con una válvula de descarga automática. Cuando el objeto arrastrado excede la carga nominal, la válvula de descarga se descarga automáticamente y se utiliza un extractor hidráulico de mayor tonelaje.

El extractor hidráulico integrado avanza directamente con la varilla de arranque hidráulica, por lo que la varilla de empuje en sí no gira. El asiento del gancho puede ajustar directamente la distancia hacia adelante y hacia atrás a lo largo de la rosca. Durante el funcionamiento, solo necesita balancear ligeramente el mango hacia adelante y hacia atrás, la varilla de arranque hidráulica avanza y el gancho retrocede correspondientemente para extraer el objeto que se está jalando.

El extractor hidráulico integrado es una nueva herramienta idealizada que reemplaza a los extractores tradicionales. Es conveniente de operar, ahorra mano de obra al usarlo y no está limitado por el lugar. El extractor hidráulico integrado tiene una estructura compacta, uso flexible, peso ligero, tamaño pequeño y es fácil de transportar. Es adecuado para fábricas y talleres de reparación.
