Instrumento de separación de techos

El indicador de separación del techo es un instrumento para monitorear la cantidad de desplazamiento generado cuando las capas del techo se separan. Se utiliza para monitorear la cantidad de desplazamiento del techo (separación de capas) para prevenir el colapso del techo (roca circundante). El indicador de separación del techo es principalmente adecuado para el techo de las galerías soportadas por pernos de roca y pernos de cable, y para las caras de trabajo donde se necesita medir el desplazamiento del techo. Proporciona a los ingenieros de minas de carbón y al personal de inspección la base para determinar la longitud y la resistencia a la tracción de los pernos de roca, y para comprender los pernos de roca utilizados y su economía.

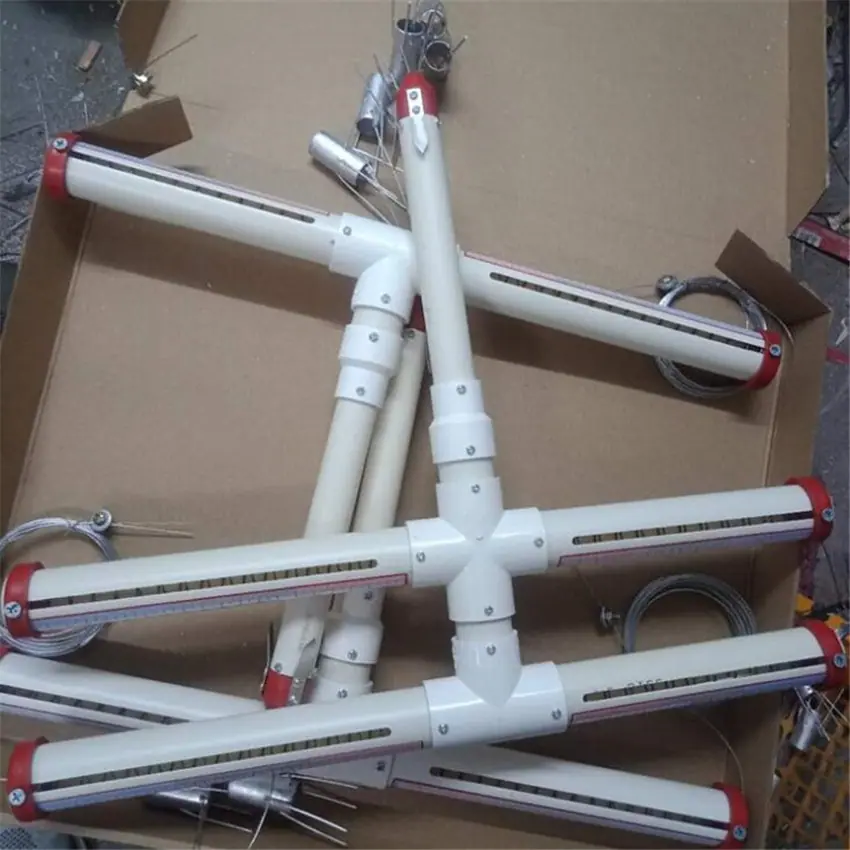

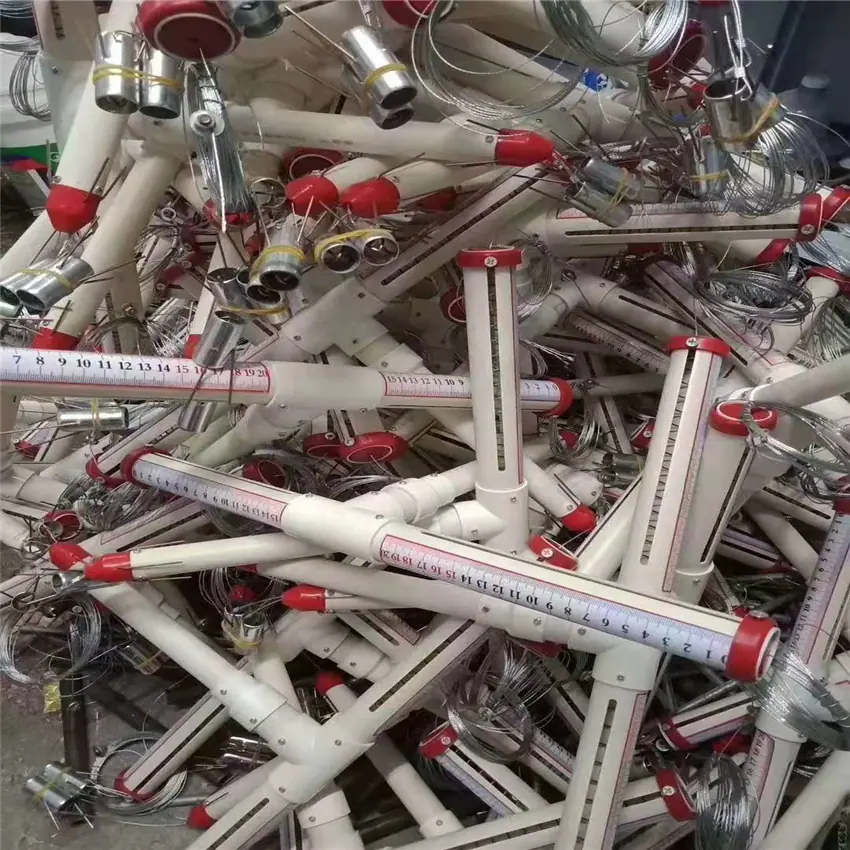

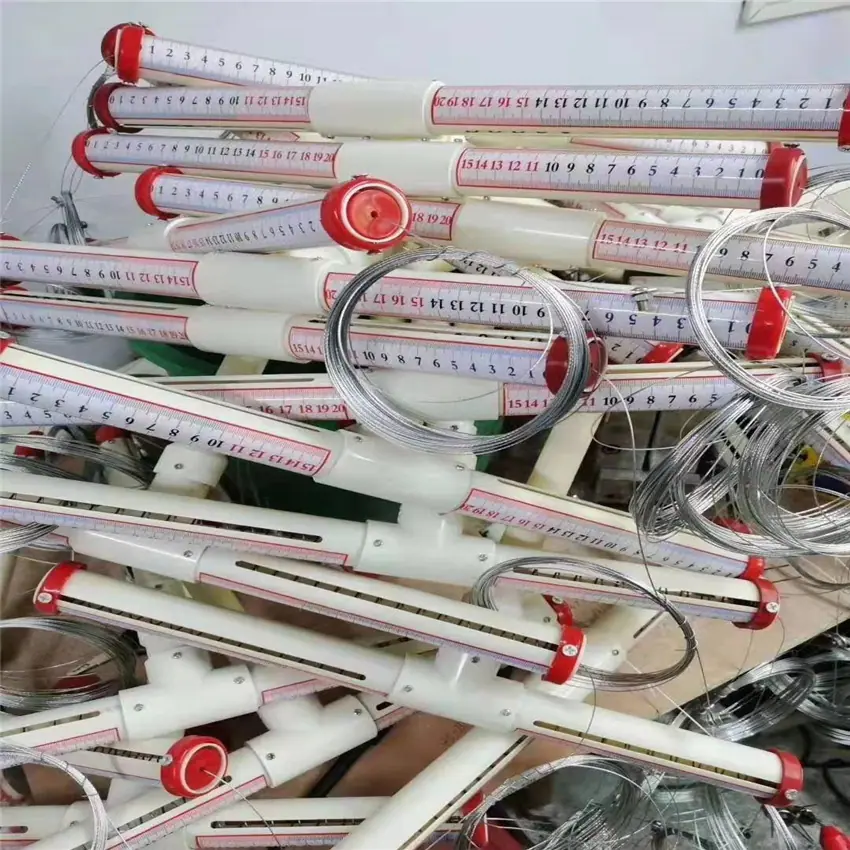

El indicador de separación de techo se compone principalmente de un cabezal de anclaje de punto base, una cuerda de medición, una funda, una placa impermeable, un tubo de medición interior y un tubo de medición exterior.

Principales parámetros de rendimiento:

⑴Método de medición: pantalla a color reflectante

⑵Número de puntos de medición: 2 (3)

⑶ Alcance: 200 mm

⑷ Precisión de lectura: 1 mm

⑸Diámetro del orificio del anclaje de instalación: 28,42 mm

Pasos de instalación:

Utilice una broca de φ28 mm para perforar un agujero de 7 a 8 m de profundidad;

Punto de base profundo: Utilice la varilla de instalación para introducir el anclaje de punto de base profundo en el orificio hasta que toque el fondo. Después de extraer la varilla de instalación, tire del cable con la mano para confirmar que el anclaje esté fijado. La base profunda debe fijarse a 7-8 m por encima de la placa superior.

Punto de base superficial: Use la varilla de instalación para empujar el anclaje de punto de base superficial hasta 2.3 metros. Después de retirar la varilla de instalación, tire de la cuerda de alambre a mano para confirmar que el anclaje está fijo;

2. Alinee los tornillos en ambos extremos con la escala: anote las lecturas iniciales de las partes superficiales y profundas, fíjelas con tornillos y corte el exceso de cable de acero.
