SGD420/Modelo 22 Transportador de Rasquetas Enviado a Tiempo Serie SGD Transportador de Rasquetas Envío Directo de Fábrica

Introducción del Transportador de Rasquetas SGD420/22

El transportador rascador tipo SGD420/22 se utiliza principalmente para transportar carbón en el frente de trabajo de voladura de vetas de carbón delgadas inclinadas. Puede usarse para transporte horizontal y transporte inclinado. Al transportar hacia arriba a lo largo de la inclinación, la inclinación de la veta de carbón no debe exceder los 25°, y al transportar hacia abajo, la inclinación no debe exceder los 20°. Cuando la inclinación de la veta de carbón es grande, se debe instalar un dispositivo antideslizante. Deflectores y placas de carbón a ambos lados del canal central pueden usarse para transportar carbón a lo largo del canal.

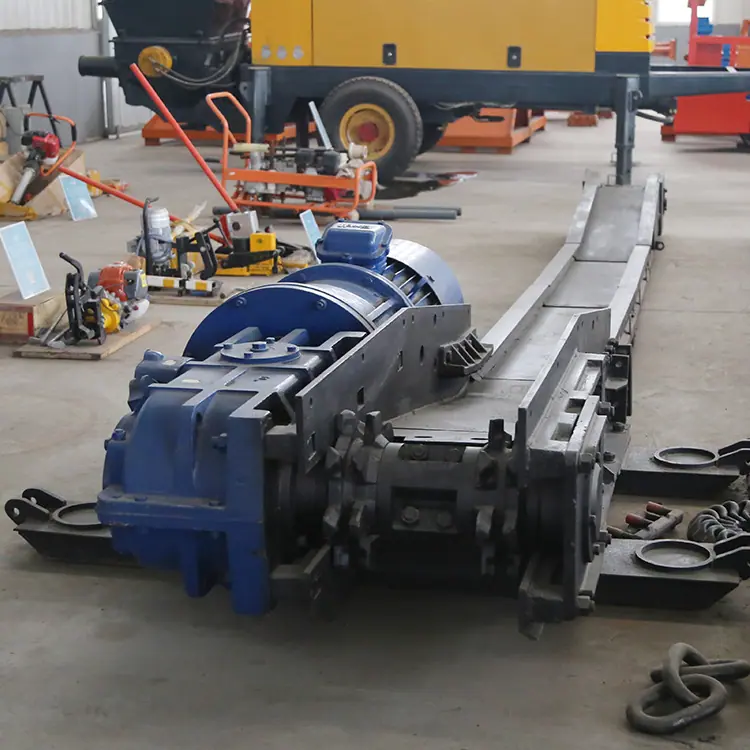

Estructura principal del transportador rascador SGD420/22

La parte de transmisión del transportador raspador SGD420/22 se compone principalmente de un motor, un eje giratorio, un reductor, una rueda dentada de transmisión, un tensor de cadena, un eje ciego, un bastidor del cabezal, etc. El motor, el reductor y el bastidor del cabezal están dispuestos en paralelo.

El motor para el transportador de raspadores tipo SGD420/22 es un motor a prueba de explosiones tipo YBS-22-4. Para cumplir con el requisito de arranque a plena carga, tanto el par de arranque como el par máximo del motor son 2.7 veces el par nominal. El motor tiene un gran aumento de temperatura y puede funcionar bien en condiciones de arranque frecuente.

El transportador de rasquetas tipo SGD420/22 adopta un reductor tipo JS-30, que es un reductor de tres etapas con transmisión por engranajes involutos. La transmisión total es 22.24. La primera etapa es un engranaje cónico de arco circular, la segunda etapa es un engranaje cilíndrico helicoidal y la tercera etapa es un engranaje cilíndrico de dientes rectos.

El cabezal es un componente soldado integral. El orificio del eje del piñón de transmisión es el orificio de posicionamiento para instalar el reductor o el eje ciego. Hay orificios para insertar ganchos de cadena en los bordes superiores de las dos placas laterales del cabezal. Cada placa lateral tiene un orificio φ200 y 6 orificios φ26 para instalar el reductor.

El tensor de cadena se utiliza para tensar la cadena rascadora durante la instalación, el desmontaje o la modificación de la longitud de tendido, así como para ajustar la fuerza de tensión del transportador rascador. El tensor de cadena consta de dos partes: el gancho tensor.

Ventajas del transportador rascador SGD420/22

1. Estructura sólida. Puede soportar fuerzas externas como impactos, colisiones, aplastamiento y prensado de carbón, ganga u otros materiales.

2. Puede adaptarse a las necesidades de placas inferiores irregulares, flexiones y desplazamientos del frente de trabajo de minería de carbón, y puede soportar flexiones verticales u horizontales.

3. El cuerpo de la máquina es corto y fácil de instalar.

4. También puede servir como vía para las máquinas de extracción de carbón.

5. Puede funcionar en reversa, lo cual es conveniente para manejar accidentes de la cadena inferior.

6. Se puede utilizar como punto de apoyo de la sección frontal del stent nocturno líquido.

Parámetros técnicos del transportador rascador SGD420/22

Modelo de transportador SGD420/22

Modelo de motor YBS-22-4

Capacidad de transporte: 60T/H

Potencia 22Kw

Velocidad 1470r/min

Altura de la cabeza 540mm

Voltaje 380/660V

Velocidad de la cadena rascadora 0.66m/s

Especificación de cadena de eslabones redondos para cadena rascadora Φ18*64mm

Ranura central longitud*ancho*alto 1200*420*150mm

Fuerza de rotura de cada eslabón redondo ≥ 250KN

Cada sección pesa 66 kg

Distancia entre centros de cadena simple 700 mm

Peso de la máquina: 10612 kg

Relación de transmisión reductora 22.24
