Dispositivo de Muestreo de Cenizas Volantes Manual Tipo Brazo Articulado Muestreador de Polvo de Carbón Dispositivo de Muestreo de Cenizas Volantes Manual Fácil de Operar

El dispositivo de muestreo de polvo de carbón de brazo oculto es un equipo especializado diseñado para tomar muestras de polvo de carbón de la tubería de transporte de aire primario de los sistemas de pulverización directa de presión positiva. En los sistemas de pulverización de las centrales térmicas, el desgaste de las partes de molienda del molino, así como los cambios en el tipo y tamaño del carbón, pueden provocar fluctuaciones en la finura del polvo de carbón. La finura del polvo de carbón afecta directamente la eficiencia de la combustión de la caldera y los costos de generación de energía. Al muestrear y probar regularmente la finura del polvo de carbón utilizando este dispositivo, el personal puede ajustar rápidamente las partes de molienda del molino o la apertura de la puerta deflectora del clasificador para garantizar que la finura del polvo de carbón cumpla con los requisitos de diseño, optimizando así el estado de combustión de la caldera.

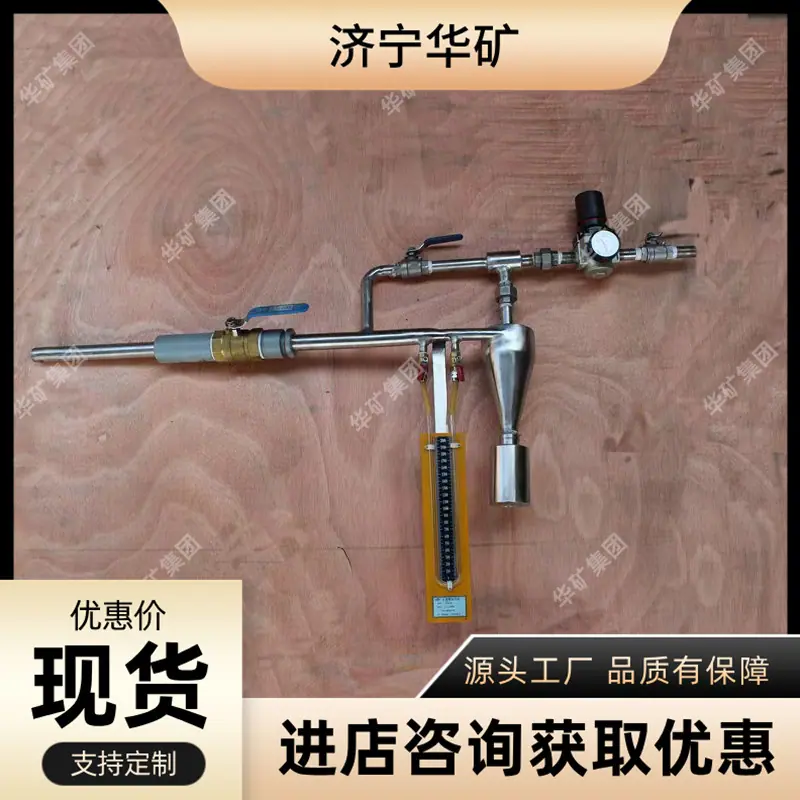

El dispositivo funciona con aire comprimido y completa el muestreo utilizando los principios de succión por presión negativa y separación ciclónica. Cuando el aire comprimido fluye a través del eyector aspirador, crea una presión negativa dentro del tubo de muestreo, el separador ciclónico y el frasco de muestreo, aspirando la mezcla gas-sólido de la tubería de carbón pulverizado hacia el dispositivo. Después de que la mezcla gas-sólido entra en el separador ciclónico, el carbón pulverizado es arrojado hacia la pared interior del separador por fuerza centrífuga y luego cae al frasco de muestreo por gravedad. El gas separado se devuelve luego a la tubería de carbón pulverizado. Todo el proceso no causa contaminación al entorno de trabajo.

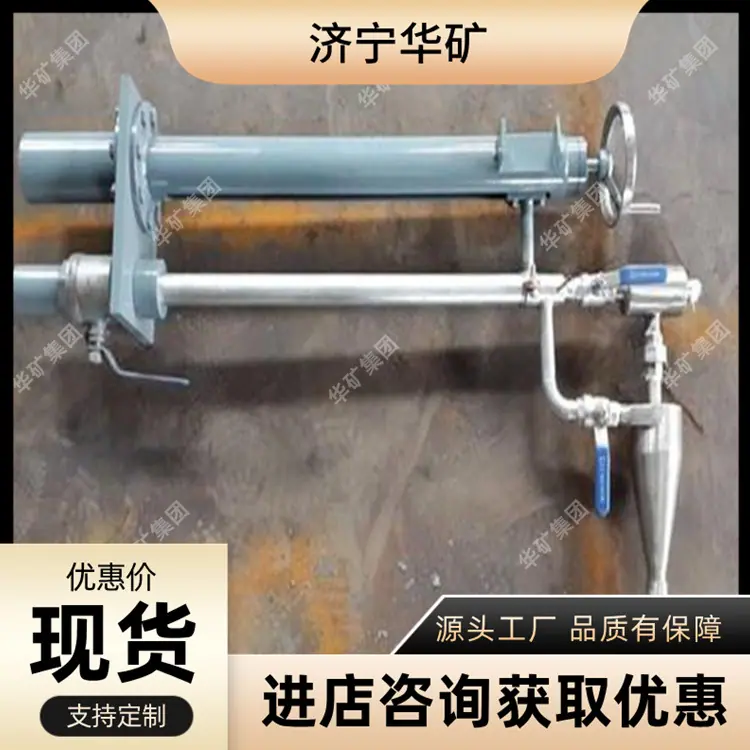

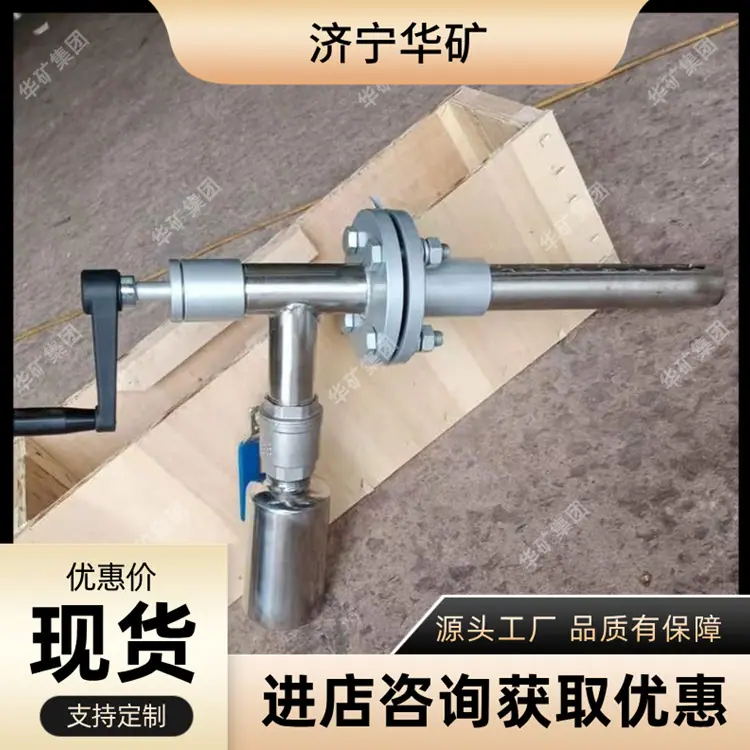

Manual：El dispositivo está equipado con una palanca de operación de muestreo. El operador puede extender y retraer el tubo de muestreo tirando de la palanca de operación. La apertura y el cierre de la válvula también requieren control manual. Este tipo de dispositivo tiene una estructura simple y un bajo umbral operativo, lo que lo hace adecuado para centrales eléctricas pequeñas con bajos requisitos de automatización o escenarios con condiciones operativas relativamente estables.

Tipo Eléctrico Automático：Con un controlador lógico programable (PLC) como núcleo de control, emparejado con un panel de operación visual, admite tanto el muestreo automático remoto como el local. El sistema puede completar automáticamente operaciones como la extensión/retracción del tubo de muestreo, el control de válvulas y el control de la duración del muestreo según programas preestablecidos. También puede monitorear parámetros como la presión del aire comprimido y la presión de la tubería de polvo de carbón en tiempo real, ajustando automáticamente la velocidad de muestreo para lograr un muestreo isocinético, evitando eficazmente el error humano. Es adecuado para grandes centrales eléctricas y escenarios que requieren alta precisión y eficiencia de muestreo.

Fijado：Instalado verticalmente en una posición específica en la tubería de carbón pulverizado, la carcasa se fija soldando una brida de instalación, proporcionando un servicio estable a largo plazo en un punto de muestreo fijo. Tiene buen rendimiento de sellado, puede adaptarse al entorno de alta presión dentro de la tubería y es adecuado para condiciones de trabajo que requieren muestreo continuo y regular.

Portátil：Diseño ligero basado en una estructura de brazo retráctil para facilitar la portabilidad y la movilidad. Un juego de equipo puede equiparse con múltiples asientos de muestreo y sellado, lo que permite un uso flexible en diferentes puntos de muestreo de tuberías de polvo de carbón. Adecuado para muestreo y pruebas temporales o escenarios que requieren muestreo en múltiples ubicaciones dispersas.

El diseño utiliza muestreo isocinético de múltiples puntos. Múltiples orificios de muestreo se distribuyen a lo largo del tubo de muestreo, permitiendo la recolección simultánea de muestras de polvo de carbón de diferentes ubicaciones dentro de la tubería. Ajustando la válvula reductora de presión del aire comprimido, la velocidad de muestreo se puede controlar con precisión para que coincida con la velocidad del flujo de aire dentro de la tubería de polvo de carbón. Esto asegura que las muestras de polvo de carbón recolectadas reflejen con precisión la finura general y la distribución de concentración del polvo de carbón en la tubería, proporcionando una base confiable para los ajustes posteriores de los parámetros del molino.

El tubo de muestreo adopta un diseño de brazo oculto. Cuando no está en uso, puede ocultarse en la carcasa exterior en el exterior de la tubería de carbón pulverizado, evitando el raspado continuo por el flujo de aire del carbón pulverizado y reduciendo significativamente la tasa de desgaste del tubo de muestreo. Al mismo tiempo, el dispositivo general está fabricado en su mayoría de acero inoxidable, poseyendo buena resistencia a la corrosión y resistencia al desgaste, lo que permite una operación estable a largo plazo en el entorno complejo y hostil de una central eléctrica.

La estructura del dispositivo es simple, sin partes mecánicas móviles complejas. El mantenimiento diario solo requiere la comprobación regular de la presión del aire comprimido, la limpieza de la acumulación de polvo en el tubo de muestreo y la sustitución de un pequeño número de piezas de desgaste. Además, el dispositivo está equipado con una función de purga de aire comprimido, que puede eliminar rápidamente el polvo de carbón residual dentro del tubo de muestreo, previniendo eficazmente el bloqueo de la tubería y reduciendo los costos de mantenimiento y las pérdidas de producción causadas por el tiempo de inactividad del equipo.

El dispositivo manual puede ser operado por una persona para completar todas las operaciones. El operador puede completar rápidamente el proceso de muestreo mediante acciones sencillas como tirar de la palanca de operación y abrir/cerrar válvulas; el dispositivo eléctrico automático simplifica aún más la operación. El personal solo necesita configurar los parámetros de muestreo en la interfaz de control, y el sistema puede completar automáticamente el trabajo de muestreo, reduciendo la intensidad laboral del operador y mejorando la eficiencia del muestreo.

El dispositivo eléctrico automático está equipado con un transmisor de presión y una válvula reguladora eléctrica de admisión, que pueden monitorear los cambios de presión en la tubería de carbón pulverizado en tiempo real y ajustar automáticamente la presión del aire comprimido y la velocidad de muestreo, manteniendo siempre un estado de muestreo a velocidad constante. Puede adaptarse a escenarios complejos como cambios en el tipo de carbón y fluctuaciones en las condiciones de operación del molino, asegurando una precisión de muestreo estable.

El diseño estructural simple y las eficaces medidas anticlogamiento y antidesgaste reducen la tasa de fallas y la carga de trabajo de mantenimiento del equipo. Ya sea un dispositivo eléctrico manual o automático, puede reducir los costos de O&M para las centrales eléctricas y disminuir el tiempo de inactividad causado por fallas del equipo.

Amplia clasificación y opciones de configuración para satisfacer las necesidades de centrales eléctricas de diferentes escalas y diferentes escenarios de muestreo. Ya sea muestreo manual simple para centrales eléctricas pequeñas o muestreo inteligente totalmente automático para centrales eléctricas grandes
