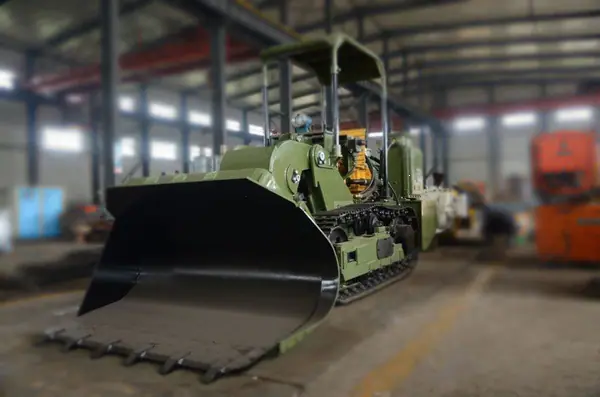

Cargador de roca de descarga lateral totalmente hidráulico ZCY-60, máquina de carga y descarga totalmente hidráulica, cargador de roca tipo oruga multipropósito

El cargador hidráulico lateral ZCY-60 se utiliza principalmente en túneles de carbón y roca semicarbonizada, y también se puede usar para cargar en túneles de roca de sección completa pequeños, roca y otros materiales. Este producto tiene las características de gran fuerza de inserción, buena maniobrabilidad, operación de sección completa, buena seguridad y uso multipropósito. Además de completar las operaciones de carga, también puede servir como plataforma de trabajo durante el apuntalamiento, completando tareas como el transporte a corta distancia del frente de trabajo, la excavación del fondo y la limpieza lateral.
Características estructurales del cargador de rocas de descarga lateral totalmente hidráulico ZCY-60
La cargadora de rocas de descarga lateral totalmente hidráulica ZCY-60 es un equipo de carga de descarga lateral totalmente hidráulico accionado por un motor hidráulico que impulsa la oruga y un cilindro hidráulico que opera el cucharón. Se compone principalmente de mecanismo de trabajo, sistema hidráulico, bastidor, sistema de desplazamiento sobre orugas, sistema eléctrico y otros componentes.
1. El mecanismo de trabajo consta de cucharón, asiento del cucharón, brazo del cucharón, cilindro del cucharón, cilindro de elevación, cilindro de descarga lateral, etc.
2. El sistema hidráulico consta de un motor eléctrico, bomba triple, motores de desplazamiento izquierdo y derecho, cilindros hidráulicos, válvulas de control, tanques de aceite principal y auxiliar y sus accesorios, etc., que forman un sistema abierto.
3. El mecanismo de desplazamiento consta de ruedas guía, ruedas de soporte, ruedas dentadas, conjuntos de orugas, dispositivos de amortiguación tensores, vigas de oruga izquierda y derecha, etc.
4. El sistema eléctrico consta de caja de interruptores, motor de bomba de aceite, iluminación, interruptor de botón, timbre de sonido y luz, cables, etc.
Parámetros técnicos de la cargadora de rocas de descarga lateral totalmente hidráulica ZCY-60
Volumen nominal del cucharón: 0,6 m3;
Ancho del cucharón: 1741 mm;
Altura máxima de descarga: 1650mm;
Ángulo máximo de descarga: 55°;
Distancia mínima al suelo: 200 mm;
Profundidad máxima encubierta: 600 mm;
Ángulo de ascenso: ±16°;
Ruido: 90 dB(A);
Dimensiones totales 4508*1741*2350 mm
