Ventas Directas de Fábrica Precio Mayorista Tubería de Plástico Pe Tubería Corrugada de Pared Simple Línea de Producción de Extrusión

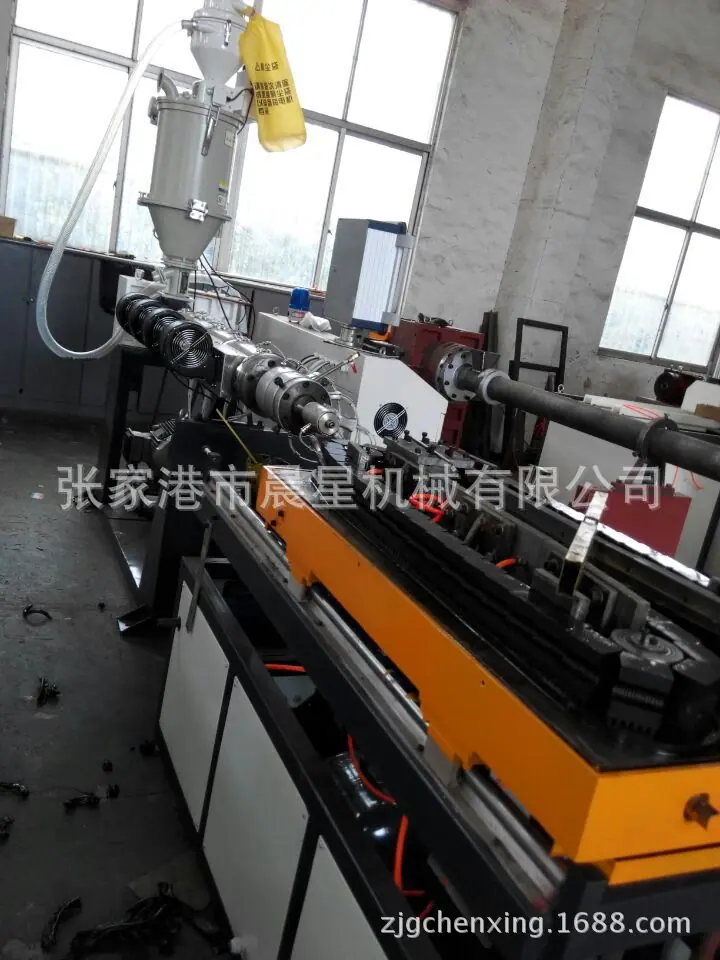

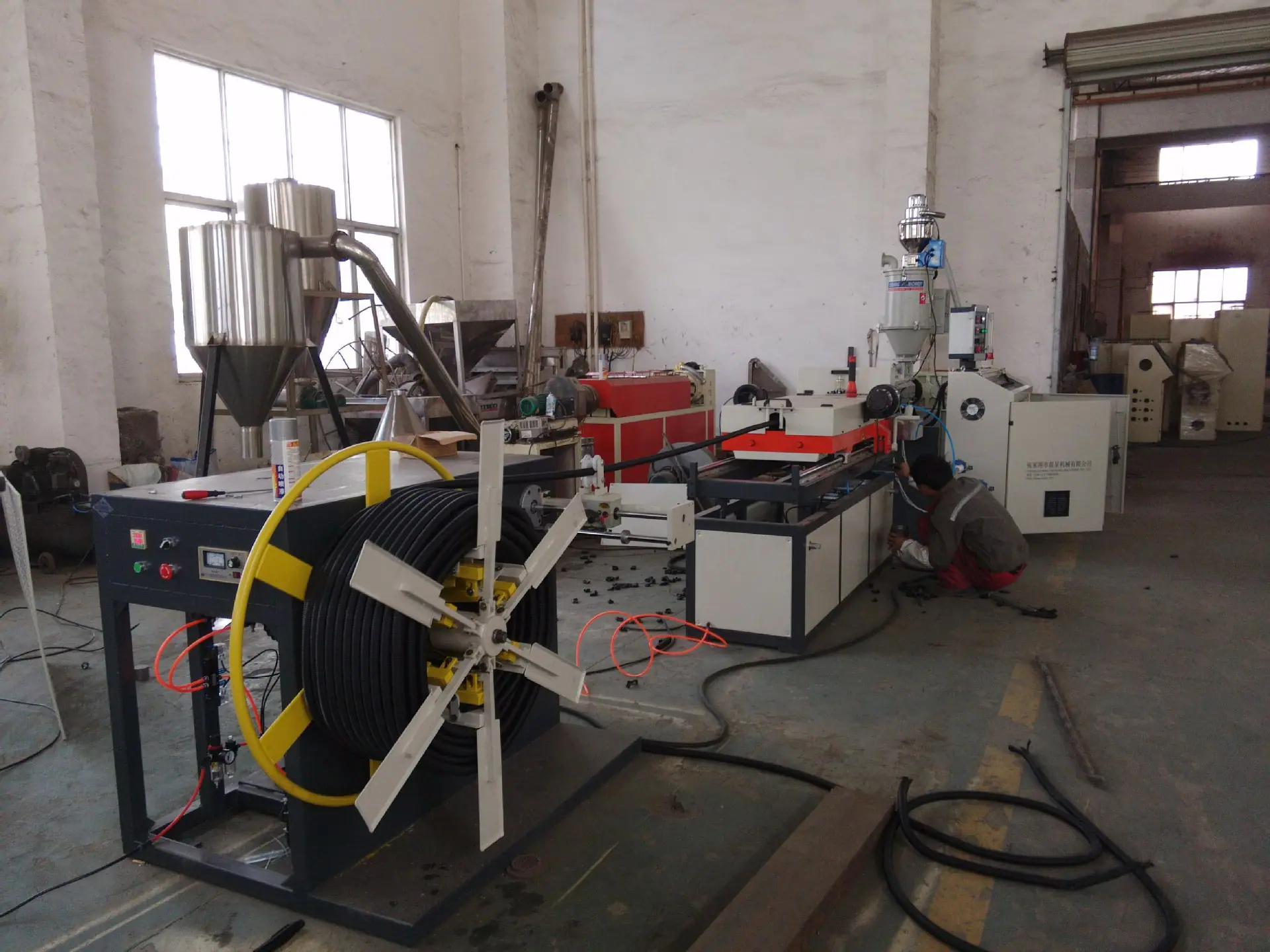

Descripción general de la línea de producción de tubería corrugada de pared simple de PE Extrusora de tubería corrugada enfriada por agua de PP/PE de 9-32 mm:

1、 Condiciones de uso:380V/3Mutuamente/50HZ

2、 Materiales utilizados:PÁGINAS、Educación físicaGránulos

3、 Rango de diámetro de tubería aplicable: φ9—φ32 mm(Diámetro interior del fuelle)

Extrusora de un solo tornilloSJ—45/30

Convertidor de frecuencia

Tubo de tornillo:38CrMoALATratamiento de nitruración, sección de alimentación forzada refrigerada por agua

Tornillo:38CrMoALATratamiento de nitruración

Parámetros técnicos:

Diámetro del tornillo:45 mm

Relación de aspecto del tornillo:30：1

Profundidad de la capa nitrurada de la barra roscada:0.4-0.6mm
dureza:HV>740

Profundidad de la capa de nitruro en el cilindro del tornillo:0.5-0.7mm
dureza:HV>940

Calentamiento del barril del tornillo:3calefacción urbana,Bobina calentadora de aluminio fundido,potencia de calentamiento:4KW*3distrito

Refrigeración del husillo:3Enfriamiento de aire por distrito,Potencia del ventilador de refrigeración:3distrito*0.06KW

Volumen de extrusión:30kg/h

Caja de cambios:Reductor de engranajes endurecido,extrusora

Potencia motriz:11KWMotor, regulación de velocidad de frecuencia variable

Pala, Módulo

Material del núcleo de la varilla del molde de boca:40CrTratamiento de Forja y Temple

Calentamiento de la cabeza: Anillo de calentamiento de acero inoxidable, calentamiento de zona única

Material:45#Tratamiento de Forja y Temple

Número de módulos:50bien

Perímetro del módulo:50*56.55=2827.5mm

Método de enfriamiento: enfriamiento por aire

Número de ventiladores: por lado3torre

Dimensiones del módulo:largo56.55*Ancho56*espesor70 mm

Diámetro de tubería aplicable:φ9-32mm(Diámetro interior del fuelle)

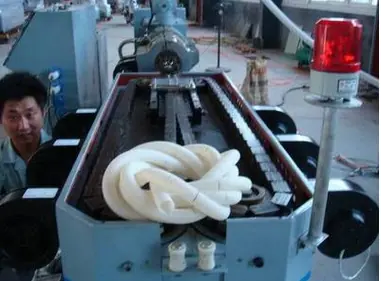

Máquina formadora de tubos corrugados

Número de plantillas:1pieza, manguera refrigeración líquida

Material de la plantilla: Piezas de hierro fundido mecanizadas

Modo de transmisión: transmisión de engranajes

Reductor: Reductor de engranaje helicoidal1Etapa, reductor de engranajes1torre

Velocidad de tracción:6-12 m/min

Potencia motriz:1,5 kWmotor,Frecuencia

 Método de conteo: Conteo por inducción

Un dispositivo de tracción

Máquina bobinadora automática

Bobinado en una sola estación

Potencia de accionamiento: Motor de par

Tamaño del carrete: interior220*afuera700*Ancho260 mm
