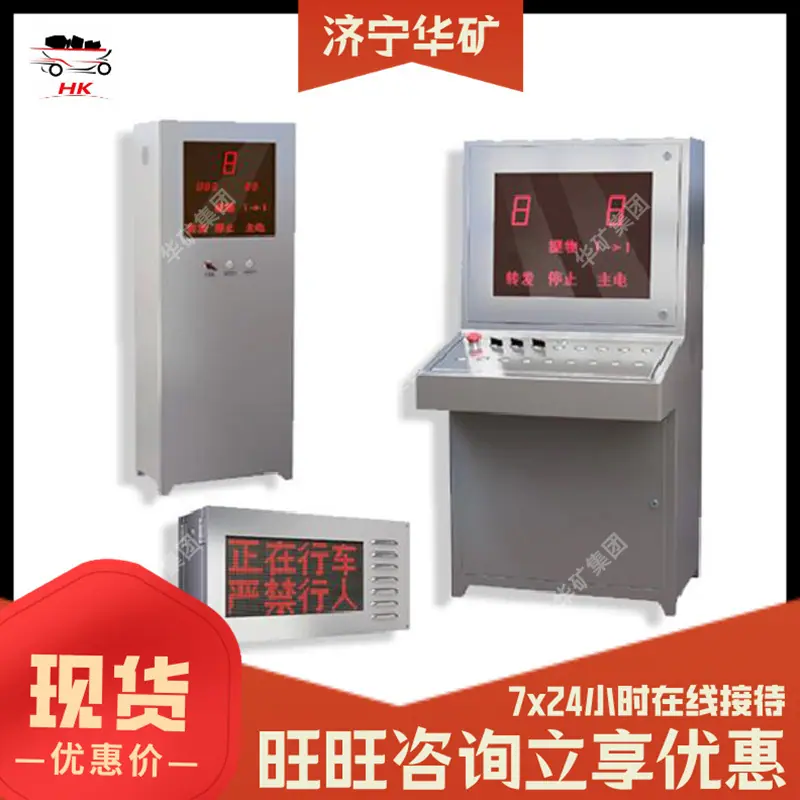

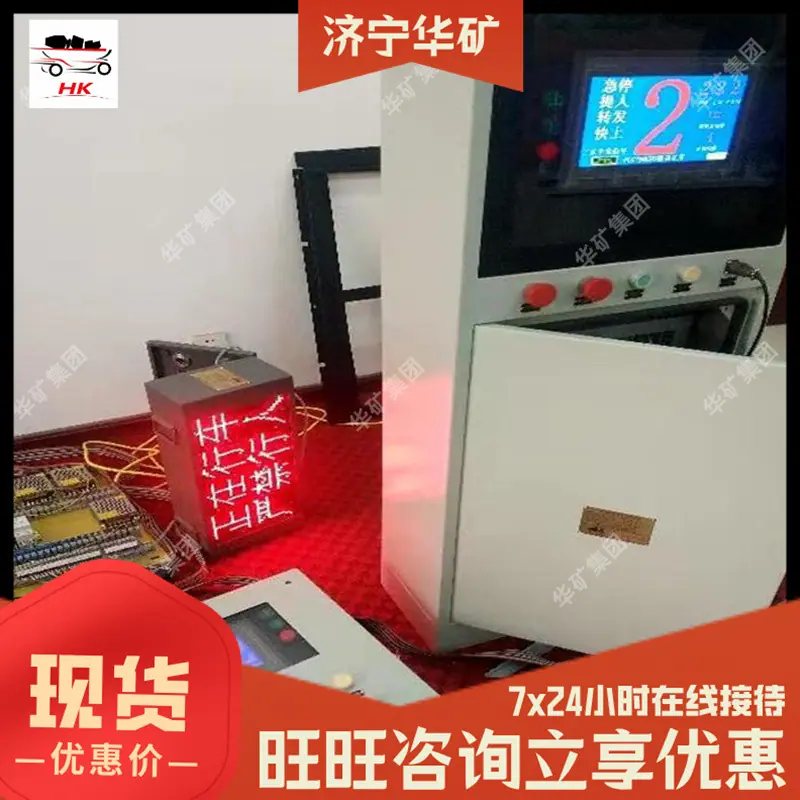

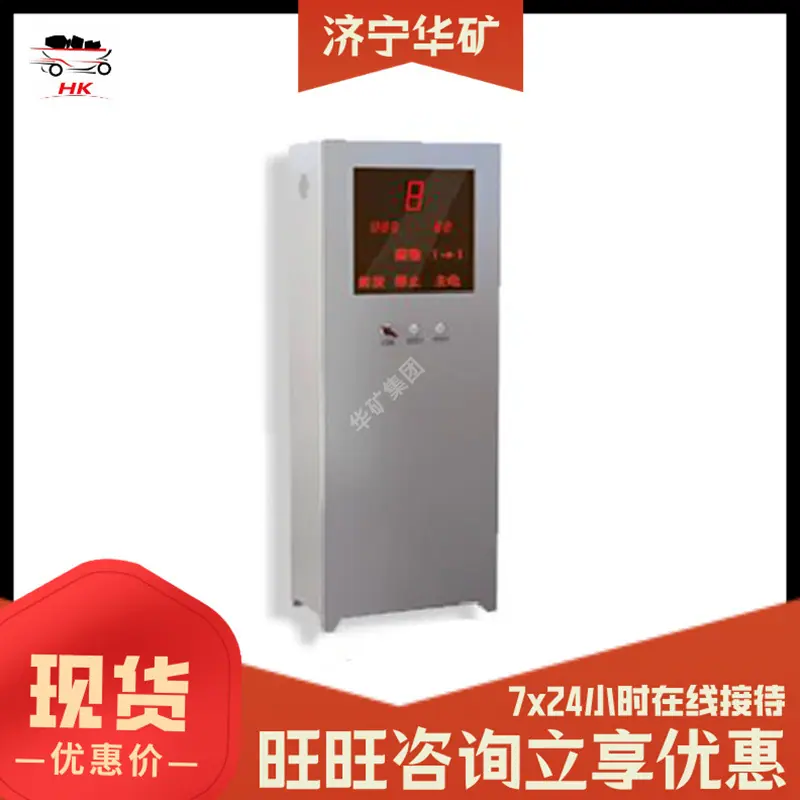

Kxt129 Dispositivo de Señalización para Ascensor Minero Dispositivo de Señalización para Ascensor de Mina Dispositivo de Señalización para Ascensor Minero

1. Descripción general del dispositivo

El dispositivo de señalización de izaje de mina es adecuado para el transporte ferroviario en pozos inclinados y ocasiones de producción de minas de carbón, realizando la informatización del transporte ferroviario en pozos inclinados y el transporte en pozos verticales en la producción de minas de carbón. El dispositivo está diseñado basándose en las "Condiciones Técnicas Generales para Dispositivos de Señalización de Izaje de Mina de Carbón" y adopta la estructura de control Ethernet PLC de Siemens, haciendo que todo el dispositivo sea simple en estructura, estable en operación y confiable en rendimiento. Puede usarse de forma independiente como un dispositivo de señalización de izaje de mina de carbón, o puede usarse en conjunto con el dispositivo de monitoreo de transporte ferroviario de mina de carbón de nuestra empresa, haciendo que el transporte ferroviario de mina de carbón sea más inteligente y visual, y mejorando eficazmente la seguridad y el nivel de automatización del transporte ferroviario.

dos,Función del dispositivo

1. Función de visualización

Pantalla de estado: Se muestran la categoría de elevación y los caracteres chinos designados y tienen algunas funciones de recordatorio de idioma: "elevar personas", "elevar cosas", "mantenimiento", "tipo especial", "parada de emergencia", "rápido", "lento", "alimentación principal", "envío directo", "avance"; y tienen visualización de dirección horizontal. Por ejemplo: "2→3";

Pantalla digital: "0" "2" "3" "4" "5"

Cuando el señalero del pozo superior selecciona un patio horizontal específico con autoridad para hacer un punto, se muestra el nivel en el que se encuentra el derecho a hacer un punto;

Mejorar la visualización del recuento de ticks;

Las instrucciones de elevación se memorizan y se muestran en tres ganchos y tienen una función de borrado manual;

Visualización de la señal de espera y del estado de energía.

2. Función de bloqueo

Bloqueo de señales entre niveles: durante la elevación, solo el patio del nivel seleccionado puede enviar señales de elevación, y otros niveles no pueden enviar señales de elevación, pero solo pueden enviar señales de estacionamiento y señales de parada de emergencia; la conversión de cada nivel solo se puede completar en la boca del pozo;

Enclavamiento entre señales: Cuando se envía una de las señales, las otras señales solo se pueden enviar después de que se despeje la señal actual, de lo contrario las otras señales no se pueden enviar;

Interbloqueo de la señal y el circuito del cabrestante: si la señal del cabezal del pozo superior no se envía a la sala de cabrestantes, este no puede arrancarse. El cabrestante solo puede izarse cuando la sala de cabrestantes recibe la señal de punto del cabezal del pozo superior.

En el estado de "envío directo", el cabezal de pozo superior puede enviar señales directamente a la sala de malacate sin estar restringido por otros bloqueos de señal horizontales; en el estado "reenviar", el cabezal de pozo superior puede confirmar la señal después de recibir otras señales de punto horizontales y transmitir la señal enviada a la sala de malacate;

Enclavamiento con el circuito de seguridad del cabrestante: Cuando la sala de cabrestantes recibe la señal de "parada de emergencia" de los señaleros en cada patio, el circuito de seguridad del cabrestante se dispara, y la señal de parada de emergencia no está sujeta a ninguna restricción de enclavamiento;

Las cuatro señales de elevación de personas, elevación de objetos, mantenimiento y tipo especial están entrelazadas entre sí, y la conversión de estas cuatro señales se completa en la boca del pozo;

3. Salida de sonido de señal

Hay una función de alarma con caja de sonido con el mismo número de puntos que los puntos de señal. Por ejemplo, cuando se emite la señal "3", habrá 3 salidas de sonido de puntos. Cuando se cambia el estado de la pantalla, habrá un aviso sonoro correspondiente.

4. Función de alarma de sonido y luz.

Después de que la señal de confirmación de la señal de izado en la boca del pozo se envía a la sala de winches y se emite el sonido de la señal de punto, la caja de alarma dará una alarma audible y visual y mostrará "Señal emitida, el paso de peatones está estrictamente prohibido".
