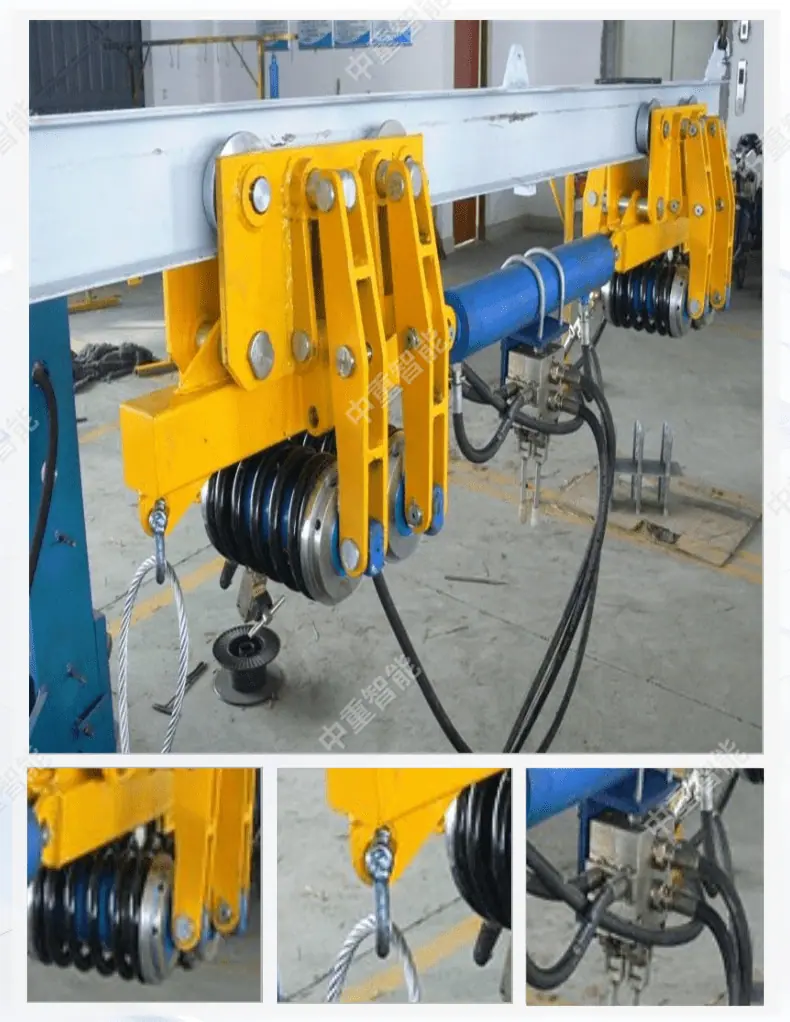

Polipasto Neumático de Monorriel para Minería DQ50/0.5 Múltiples Especificaciones y Modelos Grúa Polipasto Neumático de Transporte por Suspensión para Minería

1. Introducción del producto
El polipasto neumático de monorriel es un equipo de transporte auxiliar subterráneo alimentado por aire comprimido, que se desplaza sobre una vía de viga en I especialmente diseñada por encima de la vía de circulación. Se utiliza principalmente en entornos operativos inflamables y explosivos, como las minas de carbón, realizando tareas como el arrastre de cables, el transporte de materiales y la transferencia de componentes de equipos.
El núcleo del equipo consta de un sistema de rieles, una unidad de accionamiento, un sistema de frenado y un dispositivo de soporte de carga: El riel utiliza principalmente vigas en I I140V, fijadas al techo de la vía mediante cadenas colgantes o pernos de anclaje; La unidad de accionamiento, centrada en un motor neumático, convierte la energía neumática en energía mecánica para impulsar el equipo a lo largo del riel; El sistema de frenado utiliza principalmente frenado compuesto de resorte hidráulico o frenado compuesto hidráulico de resorte dual tipo freno de tambor, que puede bloquearse automáticamente en situaciones repentinas como fallo de aire o energía, garantizando la seguridad operativa; El dispositivo de soporte de carga puede equiparse con una unidad de almacenamiento de cables, un aparejo de elevación de materiales o una cabina de transporte de personal según los requisitos.
Su principio de funcionamiento es: el aire comprimido entra en el motor neumático para impulsar la rotación, que a su vez impulsa las ruedas a moverse a lo largo de la vía a través de un mecanismo de transmisión. Al mismo tiempo, se utiliza un dispositivo hidráulico de empuje y tracción para controlar la retracción y extensión del cable o la elevación de materiales. Todo el proceso no requiere electricidad, eliminando así los riesgos de seguridad causados por chispas eléctricas en la fuente.
2. Clasificación del Producto
1. Categorizar por propósito
Tipo de remolque de cable: Diseñado específicamente para frentes de trabajo de minería totalmente mecanizados, se utiliza para remolcar, colgar y almacenamiento temporal de cables entre estaciones de energía móviles y unidades. Puede reducir la frecuencia del movimiento del cable y disminuir la intensidad de la operación manual. Los modelos representativos incluyen la serie TDY y el tipo DQD10-6, adecuados para inclinaciones de galería de ±18°, y pueden remolcar longitudes de hasta 150 metros.
Tipo de Transporte de Materiales: Diseñado para las necesidades de transferencia de materiales y piezas pequeñas de equipo bajo tierra, con una fuerza de tracción que cubre 20KN-30KN, capaz de transportar objetos pesados de hasta 5 toneladas, adecuado para escenarios de transporte de corta distancia como los extremos superior e inferior de frentes de trabajo totalmente mecanizados, galerías de soporte de avance, etc. Los modelos representativos incluyen los tipos DQD20 y DQD30.
2. Clasificación por estructura de accionamiento
Tipo de accionamiento neumático estándar: Impulsado por un motor neumático acoplado a un juego de ruedas, tiene una estructura simple, es fácil de mantener y es adecuado para vías con pendientes pequeñas y distancias de transporte cortas.
Tipo de accionamiento de cremallera y piñón: Se añade un mecanismo de cremallera y piñón entre la unidad de accionamiento y la vía. Bajo la misma fuente de alimentación, la fuerza motriz aumenta significativamente, la capacidad de ascenso es mayor y puede adaptarse a entornos de carretera complejos y ondulados.
3. Ventajas del producto
1. Rendimiento de seguridad excepcional
Impulsado por aire comprimido, sin involucrar electricidad en todo el proceso, elimina la fuente de chispas eléctricas y es adecuado para entornos mineros con alto contenido de gas, inflamables y explosivos; el sistema de frenado tiene una función de seguridad intrínseca, bloqueando automáticamente para prevenir la fuga descontrolada del equipo en caso de pérdida de aire o falla del freno; algunos modelos adoptan una estructura a prueba de explosiones completamente cerrada, con el cuerpo principal fabricado de acero fundido ZG310-570, que es resistente a impactos, al desgaste y cumple con las normas de seguridad para equipos mineros.
2. Fuerte adaptabilidad al entorno
Puede operar en callejones con muchas curvas y ondulaciones, adaptable a radios de curva horizontal tan pequeños como 4 metros y radios de curva vertical tan pequeños como 10 metros. El tipo de tracción eléctrica puede adaptarse a pendientes dentro del 15°, y el tipo de tracción diésel puede adaptarse a pendientes dentro del 24°; puede operar de manera estable durante largos períodos en entornos subterráneos de alta temperatura, alta humedad y polvorientos sin protección especial.
3. Bajos costos de operación y mantenimiento
La fuente de alimentación se puede conectar directamente al sistema de aire comprimido existente en la mina de carbón, eliminando la necesidad de unidades de alimentación independientes adicionales y reduciendo los costos de despliegue; adopta un diseño modular, donde cada componente se puede desmontar y montar de forma independiente. Las dimensiones exteriores máximas de una sola unidad se controlan dentro de 980×580×680 mm, lo que facilita el transporte subterráneo y el montaje rápido; la tasa de desgaste de los componentes es baja y el mantenimiento solo requiere la inspección regular del sellado del circuito neumático y la eficacia del sistema de frenos, lo que resulta en costos de mantenimiento significativamente más bajos en comparación con los equipos accionados eléctricamente.
4. Alta eficiencia de transporte
Permite el transporte continuo de larga distancia, con algunos modelos capaces de una distancia máxima de transporte individual de hasta 2000 metros sin transferencia intermedia; operación sencilla, que requiere solo 3 manijas de válvula para completar acciones como movimiento hacia adelante/atrás y enrollado/desenrollado del cable. El trabajo de mover cables que originalmente requería la cooperación de 3-4 personas se puede completar por una sola persona, mejorando significativamente la eficiencia operativa.
