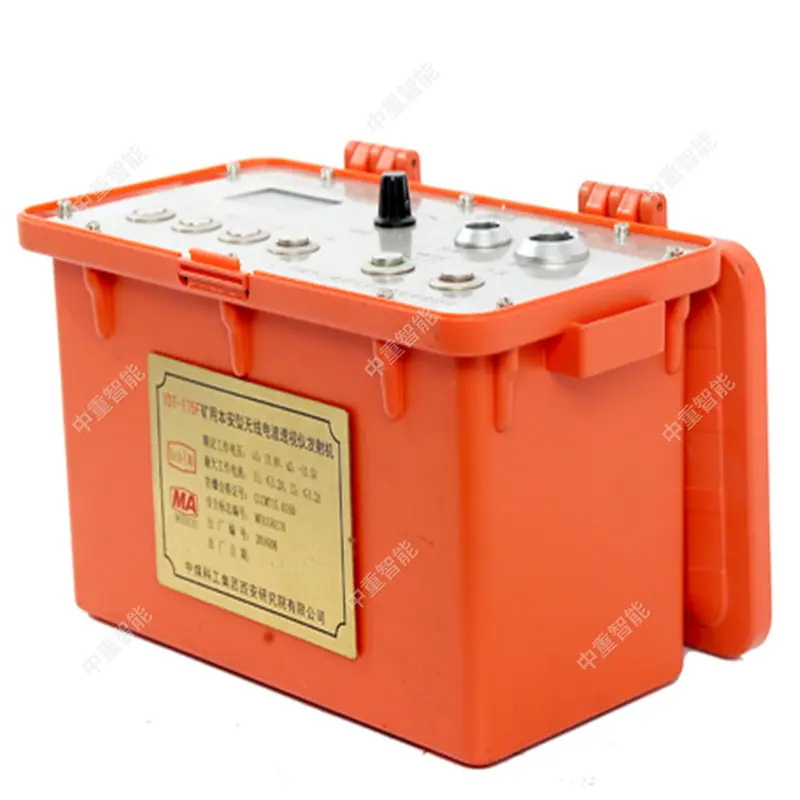

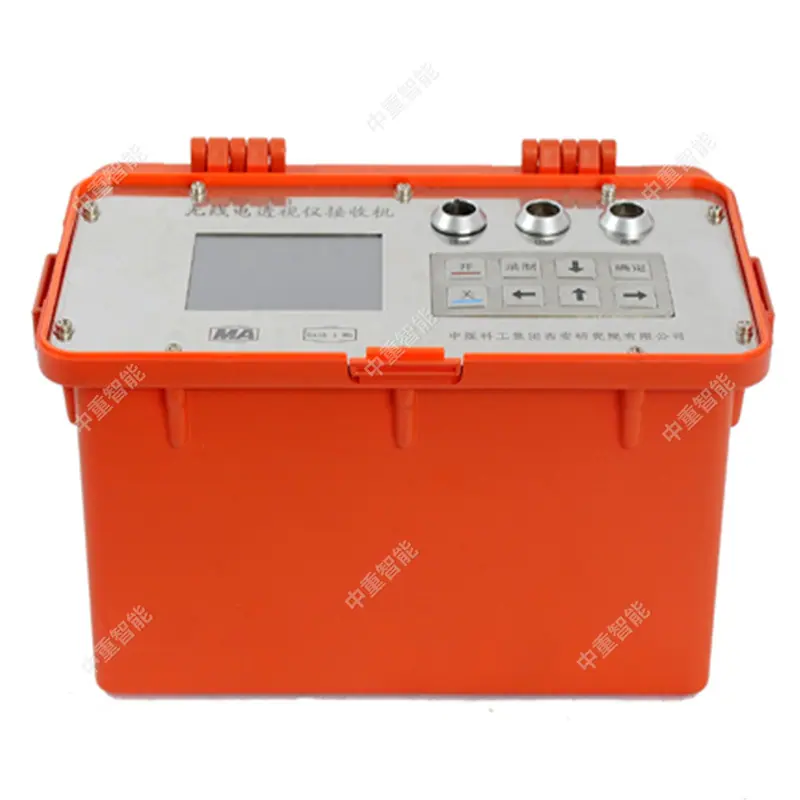

Instrumento de Imagen por Ondas de Radio a Prueba de Explosiones Instrumento de Imagen por Ondas de Radio a Prueba de Explosiones para Minería Instrumento de Imagen por Ondas de Radio a Prueba de Explosiones para Minería Wdt-2

• Toda la máquina está diseñada con circuitos intrínsecamente seguros, limitando la energía, libre de chispas, libre de altas temperaturas, con marcado de protección contra explosiones Ex ib I Mb, cumpliendo con las normas GB3836.4 y MT/T 693, puede operarse directamente en áreas peligrosas de gas y polvo de carbón (frente de trabajo, galería), no necesita apagarse, no necesita protección especial.
• El host, la antena y la batería son intrínsecamente seguros para uso en minería, con clasificaciones IP54/IP65 de resistencia al agua y al polvo, y resistencia a caídas y vibraciones, lo que los hace adecuados para condiciones subterráneas adversas como humedad, polvo e interferencia electromagnética. En la mina, solo se realiza la adquisición de señales; la exportación de datos, la carga y el análisis se realizan todos en el área segura en la superficie, eliminando los riesgos de seguridad.
• Diseño de bajo consumo, batería intrínsecamente segura de gran capacidad incorporada, tiempo de trabajo continuo ≥ 8–12 horas, satisfaciendo las necesidades de un turno único en la detección subterránea.

• Verdaderamente no destructivo, sin contacto: No requiere perforación, no daña la veta de carbón, no requiere parada de producción. Detección simultánea en túneles gemelos. La detección en una sola cara de trabajo solo toma 1–2 turnos. La eficiencia es 5–8 veces mayor que la de la perforación tradicional, y los costos se reducen en más del 40%.
• Paralelo Multifrecuencia, Profundidad de Penetración Ajustable: Admite **conmutación de tres frecuencias de 88 kHz (gran profundidad de penetración, máx. 500 m, adecuado para frentes de trabajo amplios), 158 kHz, 365 kHz (alta resolución, adecuado para frentes de trabajo estrechos, anomalías pequeñas)**, equilibrando la distancia de detección y la precisión, adaptable a frentes de trabajo con anchos de 30–500 m.
• Envío Único Recepción Dual, Sincronización Inteligente: Admite envío único recepción única, envío único recepción dual y construcción sin intercambiar entre los dos carriles. La sincronización automática de tiempo a nivel de milisegundo reduce las operaciones manuales y mejora la coherencia de los datos y la eficiencia de detección.

• Una máquina detecta 7 categorías principales de peligros geológicos centrales: fallas, columnas de colapso, zonas ricas en agua, capas de carbón delgadas, vacíos, zonas de socavación y áreas ricas en gas, cubriendo el riesgo geológico multidimensional de la cara de minería.
• Recepción de alta sensibilidad, muestreo de alta velocidad de 24 bits, algoritmo de reducción de ruido DSP para capturar señales anómalas débiles; El software de imagenología CT específico para el suelo genera automáticamente mapas de distribución de intensidad de campo, mapas de coeficientes de atenuación, mapas de perfiles de anomalías y modelos geológicos 3D, delineando intuitivamente los límites de las anomalías y determinando la escala, con una precisión de posicionamiento de hasta 5-10 m.
• Almacenamiento automático de datos, exportación con una tecla, admite la generación de informes, marcado de anomalías, comparación histórica, cumpliendo los requisitos para la supervisión de seguridad en minas de carbón y el archivo de datos geológicos.

• El host es ligero y compacto (≤2 kg), se puede sujetar con una mano, tiene una doble operación de pantalla táctil + botón, es operable con guantes y la pantalla de alto brillo es adecuada para la poca luz en la mina; la antena es una bobina flexible, fácil de transportar, fácil de desplegar y se adapta a espacios estrechos en los túneles.
• Proceso de Operación Simplificado: Despliegue → Transmisión → Recepción → Almacenamiento → Exportación → Imágenes. Se puede completar por una o dos personas, no se requiere experiencia profesional en exploración geofísica. El personal en el pozo puede comenzar después de una capacitación simple.
• Instalación Flexible: La antena se puede montar en la pared o sostener en la mano, adaptándose a varios escenarios de túneles como secciones rectas, cortes y frentes de trabajo.

• Exploración Geológica Estructural de Frente (Fallas, Columnas de Colapso, Zonas Ricas en Agua)
• Identificación y Evaluación de Capas de Carbón Delgadas, Zonas Erosionadas, Áreas de Desmonte y Zonas Enriquecidas con Gas
• Exploración de Estructuras Ocultas en la Cara / Costillas del Túnel Excavado
• Posicionamiento Preciso de los Límites de la Zona de Hundimiento y las Áreas Inundadas
• Verificación de datos geológicos, formulación del plan de prevención de desbordamientos y control de agua, garantía de seguridad en la minería
