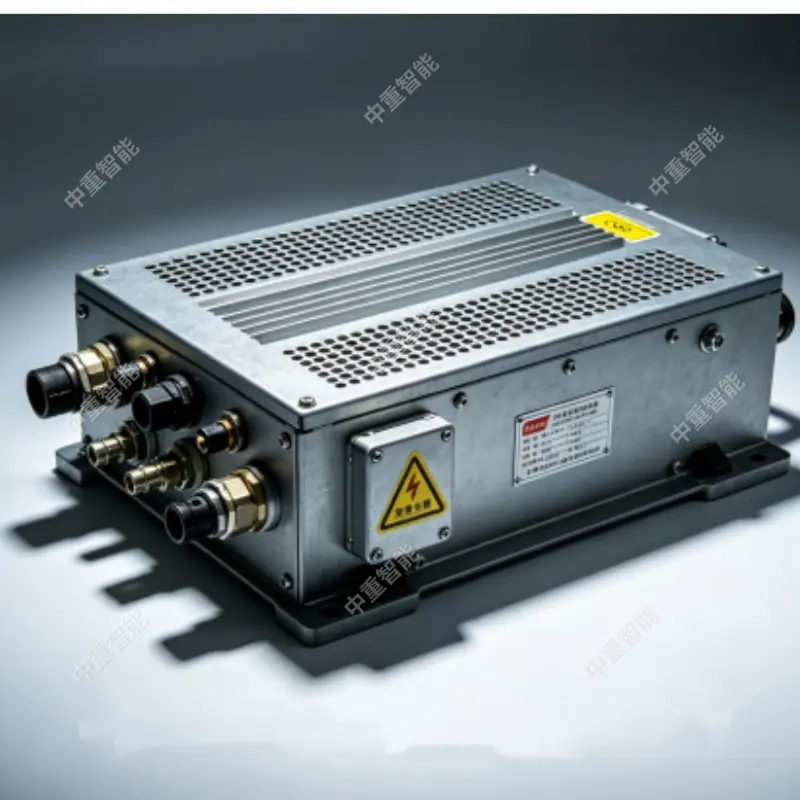

NJ-100/960 Minería Antiexplosivo e Intrínsecamente Seguro Inversor Antiexplosivo e Intrínsecamente Seguro

1. Introducción del producto
El inversor a prueba de explosiones y de seguridad intrínseca para uso en minería es un equipo de conversión eléctrica especialmente diseñado para entornos con peligros de gas y polvo de carbón en las minas de carbón. Se utiliza principalmente para convertir energía eléctrica de CC en energía eléctrica de CA, proporcionando soporte de suministro de energía estable para diversos equipos eléctricos de CA en la mina. También puede cooperar con otros equipos para realizar funciones como la regulación de la velocidad del motor y la retroalimentación de energía.
Este tipo de inversor se desarrolla y fabrica estrictamente de acuerdo con las normas a prueba de explosiones pertinentes para minas de carbón. La marca a prueba de explosiones es Ex d [ib] I Mb, y la clase de protección puede alcanzar IP55 o superior. Puede adaptarse a entornos mineros con una altitud no superior a 2000 metros, temperaturas ambiente que oscilan entre -20℃ y +40℃, y humedad relativa inferior o igual al 95%. El equipo adopta un diseño que combina una carcasa a prueba de explosiones con circuitos intrínsecamente seguros. La carcasa a prueba de explosiones puede soportar la presión de las mezclas de gases internas y evitar la propagación de llamas hacia el exterior; los circuitos intrínsecamente seguros limitan la energía de los circuitos para garantizar que las chispas eléctricas generadas durante el funcionamiento normal y las condiciones de fallo especificadas no enciendan los gases combustibles de la mina.
Desde una perspectiva de composición estructural, un inversor generalmente se compone de partes como una carcasa a prueba de explosiones, un módulo de circuito principal, un módulo de circuito de control y un módulo de circuito de protección. El módulo de circuito principal es responsable de la conversión de energía eléctrica, el módulo de circuito de control implementa la regulación del voltaje y la frecuencia de salida, y el módulo de circuito de protección posee varias funciones de protección como sobrecorriente, sobretensión, sobrecalentamiento y cortocircuito, asegurando la operación segura y estable del equipo.
2. Clasificación del Producto
(1) Por nivel de potencia
Inversor de Bajo Voltaje: El rango de potencia suele ser desde decenas de kilovatios hasta cientos de kilovatios, utilizado principalmente para el suministro de energía o la regulación de velocidad de equipos pequeños y medianos como cintas transportadoras subterráneas, raspadores transportadores, ventiladores y bombas de agua. El voltaje de entrada es mayormente CA 660V, 1140V, y el voltaje de salida coincide con el voltaje de entrada.
Inversor de Alto Voltaje: La potencia puede alcanzar varios miles de kilovatios, adecuado para grandes cintas transportadoras subterráneas, polipastos y otros equipos. Los voltajes de entrada comunes son 3.3kV, 6kV, 10kV, y la salida es CA de alto voltaje directamente, eliminando la necesidad de un transformador elevador adicional, permitiendo la transmisión directa de motores de alto voltaje.
(II) Por función y propósito
Inversor de propósito general: Posee la función básica de conversión de CC a CA, puede usarse como energía de respaldo o para suministrar energía a equipos de CA ordinarios, admite múltiples salidas de voltaje y frecuencia, tiene una gran adaptabilidad y se usa ampliamente en cámaras subterráneas, túneles y otros lugares.
Variador de Velocidad Variable: Integra la función de regulación de velocidad por conversión de frecuencia, permitiendo arranque suave, parada suave y ajuste de velocidad continuo del motor. Puede ajustar la velocidad del motor según los requisitos de carga, reduciendo el consumo de energía. Se utiliza principalmente para accionar equipos que requieren regulación de velocidad, como cintas transportadoras, transportadores de rasquetas, polipastos, etc.
Inversor de Retroalimentación de Energía: Posee capacidad de operación en cuatro cuadrantes, puede retroalimentar la energía eléctrica generada durante el frenado del motor a la red, mejorando la eficiencia de utilización de energía, adecuado para equipos con arranques y paradas frecuentes como polipastos y cabrestantes.
3. Ventajas del producto
(1) Rendimiento de seguridad fiable
El diseño a prueba de explosiones y de seguridad intrínseca garantiza la operación segura en el entorno del equipo en dos niveles. La carcasa a prueba de explosiones está hecha de acero fundido de alta resistencia o materiales de aleación, capaz de soportar la presión interna y prevenir la propagación de llamas; el circuito de seguridad intrínseca controla estrictamente la energía del circuito mediante medidas como la limitación de corriente y la estabilización de voltaje, evitando la generación de chispas eléctricas o altas temperaturas suficientes para encender gases.
(II) Fuerte adaptabilidad ambiental
Diseño de amplio rango de entrada de voltaje, adaptable a fluctuaciones de voltaje de ±15% en la red eléctrica subterránea, asegurando el funcionamiento normal incluso cuando el voltaje de la red es inestable. Alto grado de protección, con buen rendimiento a prueba de agua, a prueba de polvo y anticorrosión, capaz de operar de forma estable a largo plazo en el entorno subterráneo que es húmedo, polvoriento y contiene gases corrosivos. Algunos productos adoptan métodos de enfriamiento como tubos de calor, enfriamiento por aire o enfriamiento por agua, que pueden hacer frente eficazmente al entorno de alta temperatura subterráneo y garantizar el efecto de disipación de calor del equipo.
(III) Efecto significativo de ahorro de energía
Para los variadores de velocidad variable, al ajustar la velocidad del motor, la potencia de salida del motor se adapta a la demanda de la carga, evitando el desperdicio de energía causado por el estrangulamiento, la regulación de voltaje, etc. en los métodos tradicionales de control de velocidad. En comparación con los sistemas de accionamiento de motores asíncronos, el efecto de ahorro de energía es significativo. Los inversores con retroalimentación de energía pueden devolver la energía de frenado del motor a la red, mejorando aún más la eficiencia de utilización de la energía y reduciendo el consumo total de energía de la mina.
(4) Operación estable y eficiente
Utilizando algoritmos de control avanzados como el control vectorial, el control directo de par, etc., la tensión y la frecuencia de salida tienen alta precisión y la forma de onda se acerca a una onda sinusoidal, lo que puede proporcionar una fuente de alimentación estable para la carga, reducir la interferencia armónica al equipo y extender la vida útil del equipo. El equipo tiene una velocidad de respuesta rápida y puede adaptarse rápidamente a los cambios de carga, satisfaciendo las necesidades de arranque, parada y regulación de velocidad frecuentes del equipo de fondo de pozo.
