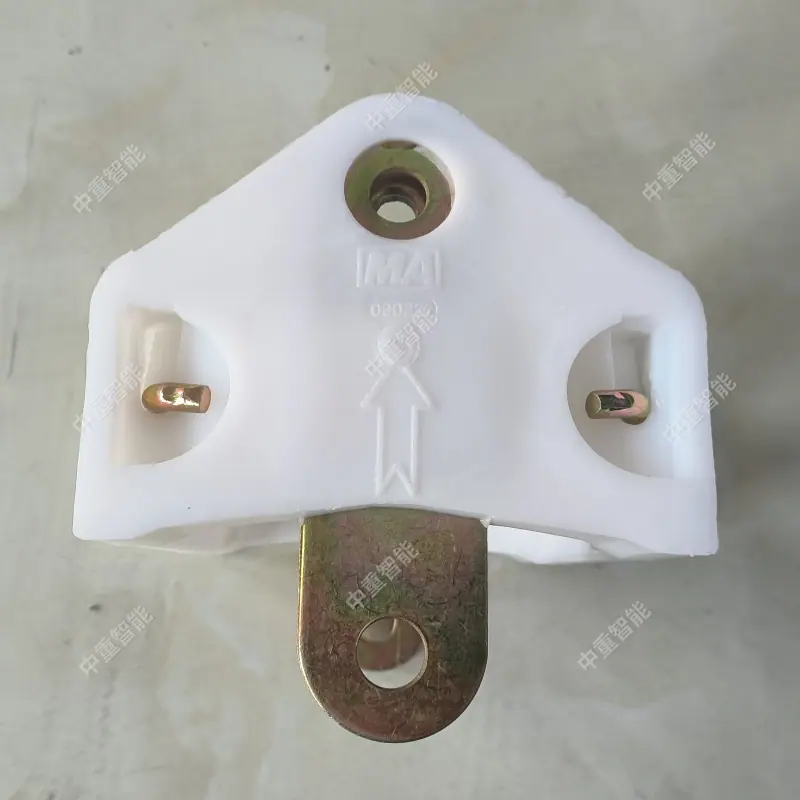

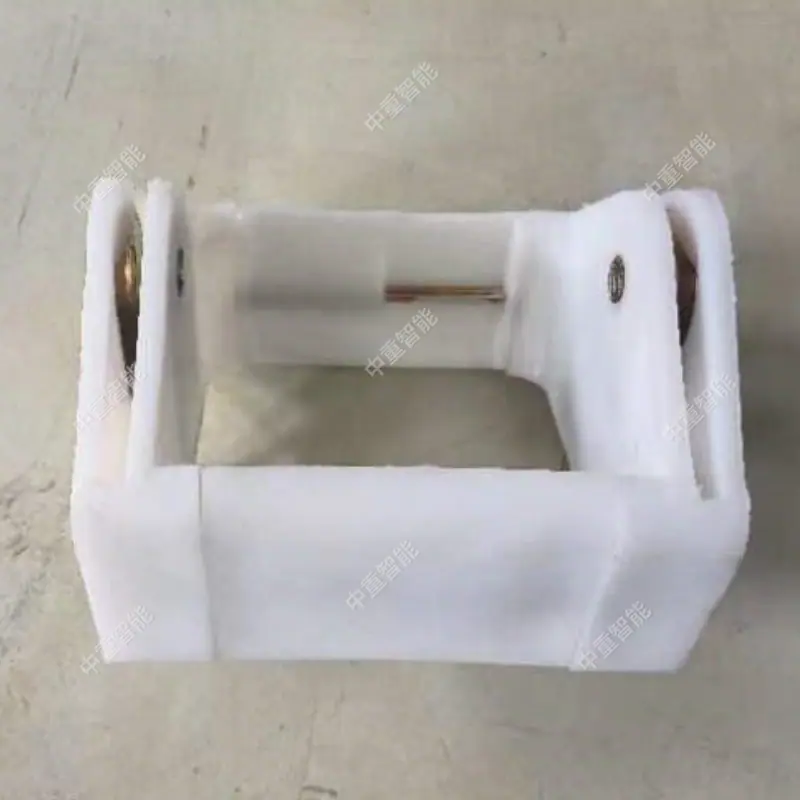

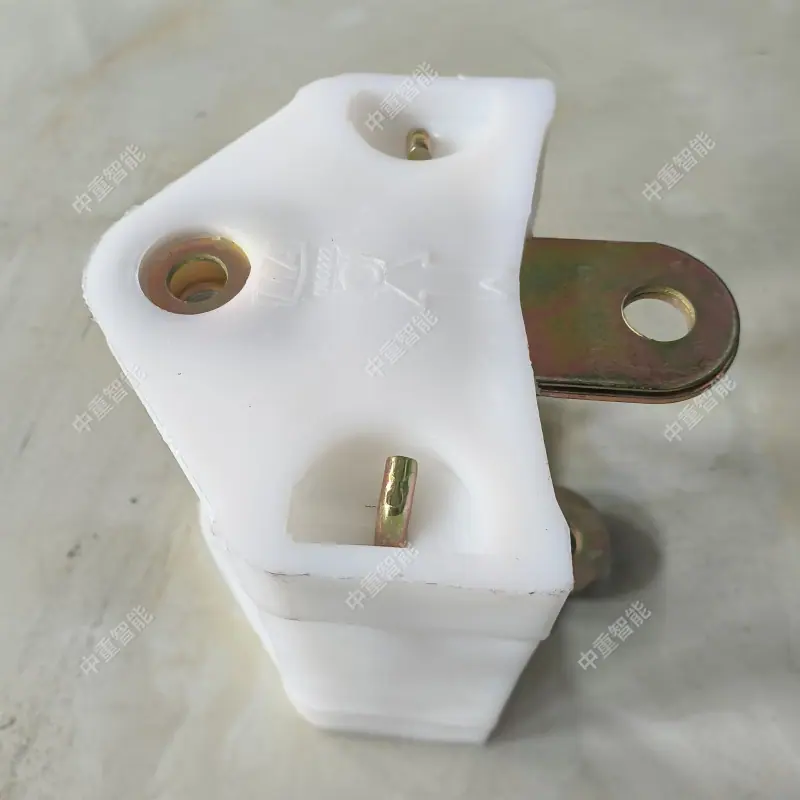

Abrazadera de cable tipo C para mineros de carbón, abrazadera de cable tipo H resistente a impactos, abrazadera de cable ignífuga y antiestática

La Abrazadera de Cable para Máquinas de Minería de Carbón (en adelante, "Abrazadera de Cable") está hecha de chapa de acero estampada como esqueleto y procesada mediante moldeo por inyección con polietileno de alta densidad de doble resistencia. Se ensambla en un dispositivo integrado para recoger y guiar cables, tuberías de agua y mangueras hidráulicas para los cables, tuberías de agua y tuberías hidráulicas móviles del equipo de minería totalmente mecanizado en la galería, según las necesidades del frente de trabajo totalmente mecanizado. Puede superar las causas comunes de daños como "tirón", "flexión", "enganche" y "aplastamiento" en los cables, tuberías de agua y mangueras hidráulicas, y les proporciona protección integral. Tiene características como peso ligero, tamaño pequeño, estructura compacta, instalación cómoda y rápida, mantenimiento y reparación sencillos, larga vida útil, alta resistencia a la tracción y alta resistencia al impacto. Su ventaja es que el esqueleto interno de acero soporta la fuerza de tracción, protegiendo los cables, las tuberías de agua y las mangueras hidráulicas de las fuerzas externas. Se añaden retardantes de llama, antiestáticos y otros aditivos al material polimérico, proporcionando efectos retardantes de llama y antiestáticos. Las abrazaderas de cable adyacentes son fáciles de conectar y se pueden extender arbitrariamente según las necesidades del frente de trabajo totalmente mecanizado. Durante el proceso de remolque, protege de manera confiable los cables, las tuberías de agua y las mangueras hidráulicas de romperse o dañarse, mejorando la eficiencia de producción y reduciendo los costos de mantenimiento y reparación.

principio de funcionamiento

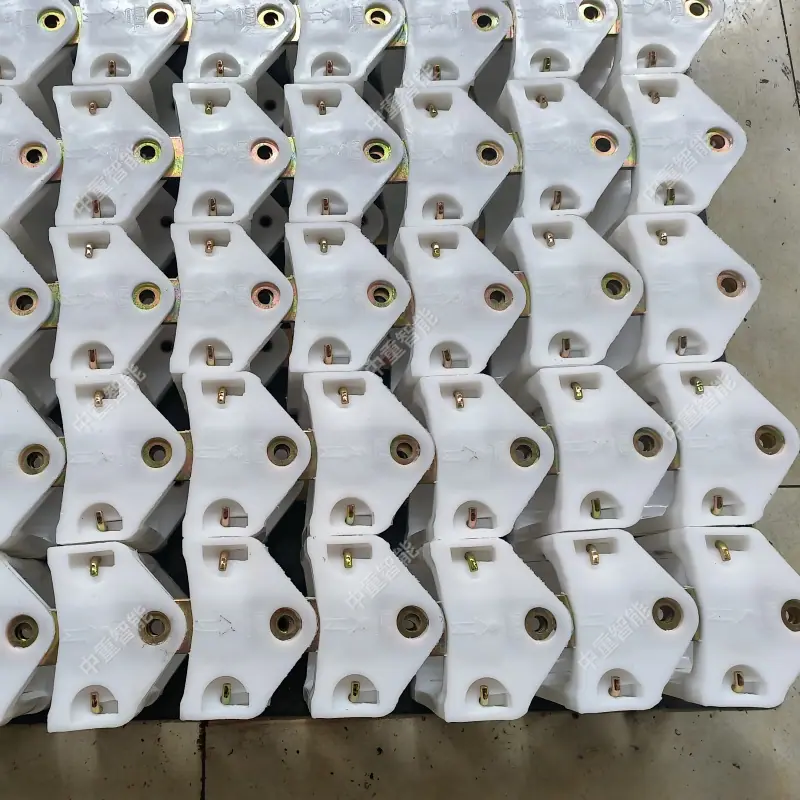

Las placas de soporte de cables adyacentes se conectan mediante pasadores o pernos especiales, integrando los cables móviles, las tuberías de agua y las líneas hidráulicas de los túneles del equipo de minería totalmente mecanizado de las minas de carbón en un canal protector (cadena de soporte de cables). La cadena de soporte de cables se mueve con el movimiento de la cara de minería totalmente mecanizada y puede girar flexiblemente en un cierto ángulo. El revestimiento interior con un esqueleto de tira de acero se utiliza directamente para conectar las placas de soporte de cables adyacentes, soportando la fuerza de arrastre del movimiento de la cara de minería totalmente mecanizada, protegiendo los cables, las tuberías de agua y las líneas hidráulicas de los efectos de la fuerza de arrastre y garantizando la operación continua normal de la minería totalmente mecanizada.

Método de Instalación y Requisitos de Instalación y Uso

1. Método de instalación

Las abrazaderas de cable se conectan de la siguiente manera:

Cuando estén en uso, conéctelos uno por uno según la longitud requerida de la cara de minería de carbón utilizando los pernos y tuercas correspondientes o los pasadores correspondientes. Apriete los pernos y tuercas de conexión con una herramienta especial. Después de instalar el pasador, asegúrelo con una chaveta para evitar que se caiga y cause anomalías. Luego, pase el cable a través de la abrazadera para cables.

2、Requisitos de Instalación y Uso

La instalación y el uso de abrazaderas para cables deben cumplir con los siguientes requisitos:

(1) El ancho interior de la pinza para cables debe coincidir con el ancho total de los cables, las tuberías de agua y las líneas hidráulicas;

(2) La altura interna de la cavidad de la abrazadera para cables debe coincidir con el diámetro exterior del cable, la tubería de agua y la tubería hidráulica.
