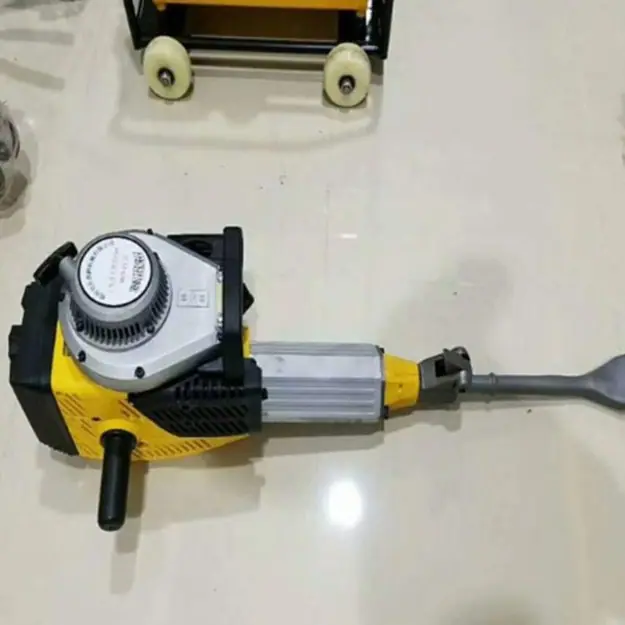

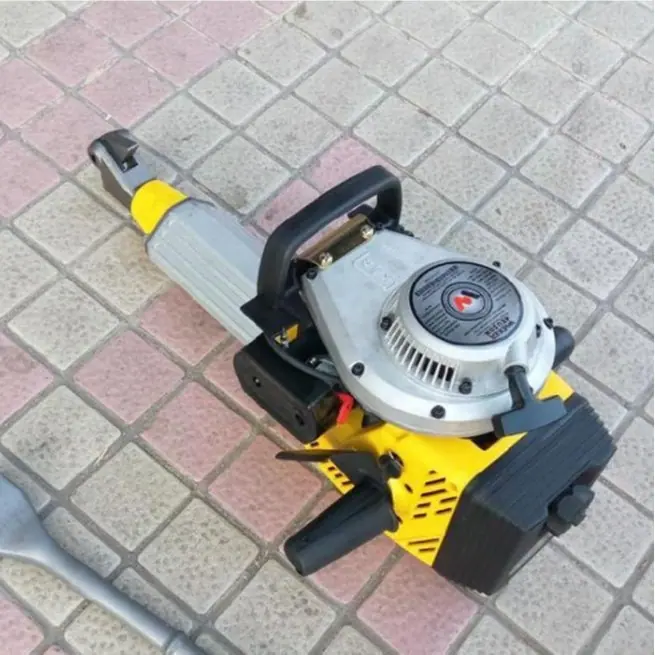

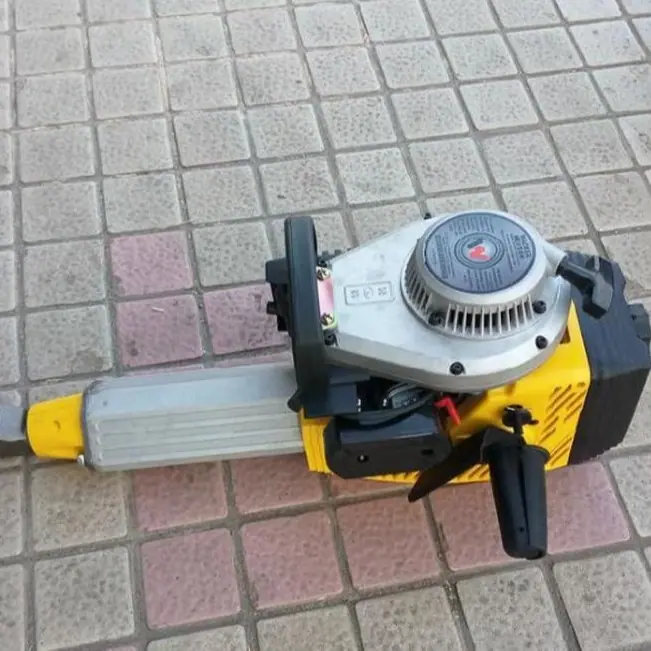

SND-23 Pica Compactadora de Vía de Combustión Interna Vibratoria de Balasto Tipo Directo Compactadora de Vía de Combustión Interna

Características Principales del Pisón de Combustión Interna Wicke

(1) Esta máquina utiliza un motor de gasolina 1E45F-3A como fuente de energía, que es potente y tiene alta eficiencia de trabajo;

(2) Estructura compacta y razonable, apariencia hermosa, conveniente para transportar, cómodo de operar;

(3) Seguro de usar, fácil de mantener.

2. Usos principales del pisón de combustión interna Wike

(1) Trabajos de trituración y demolición en la construcción de carreteras y la ingeniería civil;

(2) En la construcción ferroviaria, el apisonado de la balasta debajo de los rieles;

(3) Al reemplazar diferentes herramientas, esta máquina puede realizar diversas tareas como triturar, cincelar, excavar, compactar, etc.;

máquina apisonadora

Tipo de combustión interna

Portátil

Parámetros Técnicos del Pisón Compactador de Combustión Interna con Mecha

Dimensiones generales (L×A×H) mm     450×340×790

Tipo de motor: Monocilíndrico, refrigerado por aire, de dos tiempos

Cilindrada (ml) 80

Calidad sin herramientas (kg) 23

Frecuencia de impacto (l/min) 1300

Energía de Impacto (J)   55

Velocidad del Embrague (r/min) 2500±250

Velocidad de ralentí (r/min) 1800±180

Velocidad de trabajo (r/min) 4250

Combustible    Relación de mezcla de volumen de gasolina y aceite de motor (25～30):1

Capacidad del tanque de combustible (L) 2.4

Grasa para Sistema de Suspensión Grasa a base de Litio

Características Estructurales y Principio de Funcionamiento del Compactador de Combustión Interna Wicke

1. Características Estructurales (Figura Uno)

(1) Tanque de combustible. Almacena combustible.

（2） Motor. Genera potencia y se conecta al cárter a través del embrague.

(3) Caja de cambios. Reducción de engranajes, transmite torque.

（4） Compactadora. Parte de trabajo, se pueden reemplazar diferentes herramientas según la situación de trabajo.

2. Principio de funcionamiento

La potencia del motor se transmite a la caja de cambios mediante un disco pasivo, y después de la reducción de marcha, la rotación del engranaje del cigüeñal impulsa la biela, el pistón y el cilindro interior para que se muevan hacia arriba y hacia abajo, impactando la pica compactadora, transfiriendo energía a la pica compactadora. La pica compactadora golpea el objeto con alta frecuencia y alta energía, logrando la trituración y compactación del objeto de trabajo.

Operación Segura de Compactadora de Pistón de Combustión Interna

1. Precauciones de Seguridad (Por favor, lea y comprenda cuidadosamente)

ADVERTENCIA: Si se usa correctamente, esta máquina será un equipo de construcción eficiente y fácil de dominar; si se usa incorrectamente o sin las precauciones adecuadas, puede presentar ciertos peligros. Por motivos de seguridad, cumpla estrictamente las diversas normas de este manual.

(1) Solo los adultos con conocimiento del manejo de un pisón y que gocen de buena salud pueden operar esta máquina.

(2) No use corbatas, pulseras ni otros accesorios que puedan ser atrapados por el motor. Use el equipo de protección personal adecuado, como guantes, gafas de seguridad y protección auditiva.

(3) No se permiten transeúntes ni animales en el área de trabajo durante el arranque o la operación de la máquina.

(4) Siempre mantente en una posición segura mientras trabajas.

(5) El motor debe estar apagado durante el transporte y la transferencia de la máquina.

(6) Todos los dispositivos de seguridad de la máquina deben revisarse antes de cada uso.

(7) No utilice una máquina dañada o reparada y montada incorrectamente. No retire ni dañe los diversos dispositivos de seguridad de la máquina.

(8) No desarme ni repare la máquina usted mismo, excepto para el mantenimiento rutinario. Si es necesario, llévela a un centro de reparación profesional o a un distribuidor autorizado para su reparación.

(9) No usar cerca de equipos eléctricos.

(10) El gas de escape descargado de los motores de gasolina contiene monóxido de carbono tóxico; evite inhalarlo. Nunca lo use en espacios interiores cerrados o áreas mal ventiladas.

(11) La aceleración rápida y el frenado brusco están estrictamente prohibidos para evitar dañar la máquina.

(12) La máquina solo puede prestarse a personas con experiencia operativa hábil y que puedan operarla correctamente. Asegúrese de prestar el manual de instrucciones junto con la máquina e infórmeles que el manual de instrucciones debe leerse antes de usarla.
