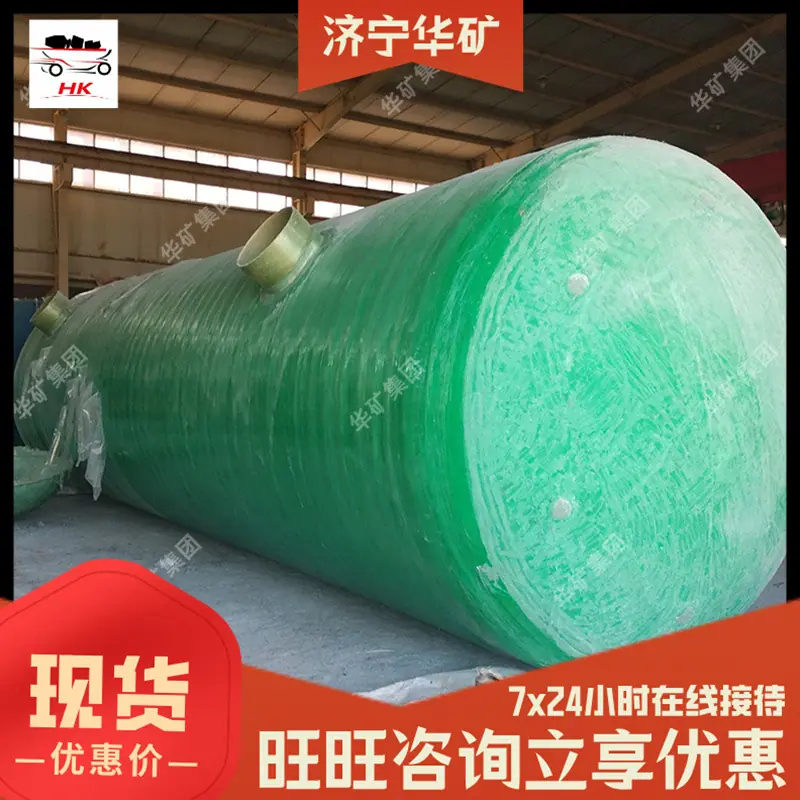

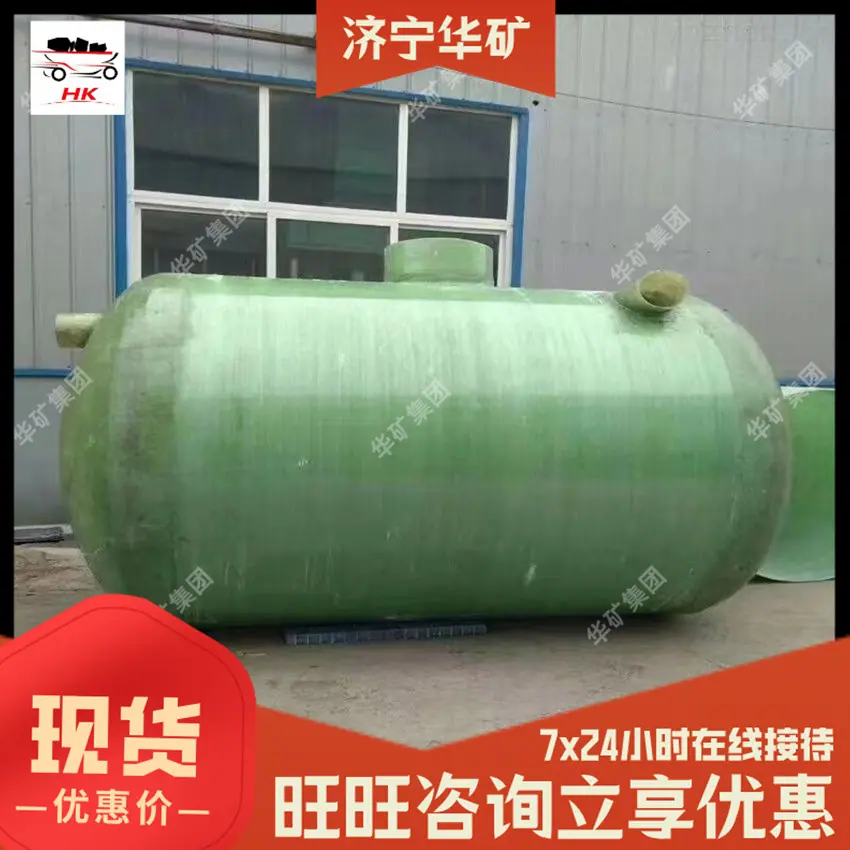

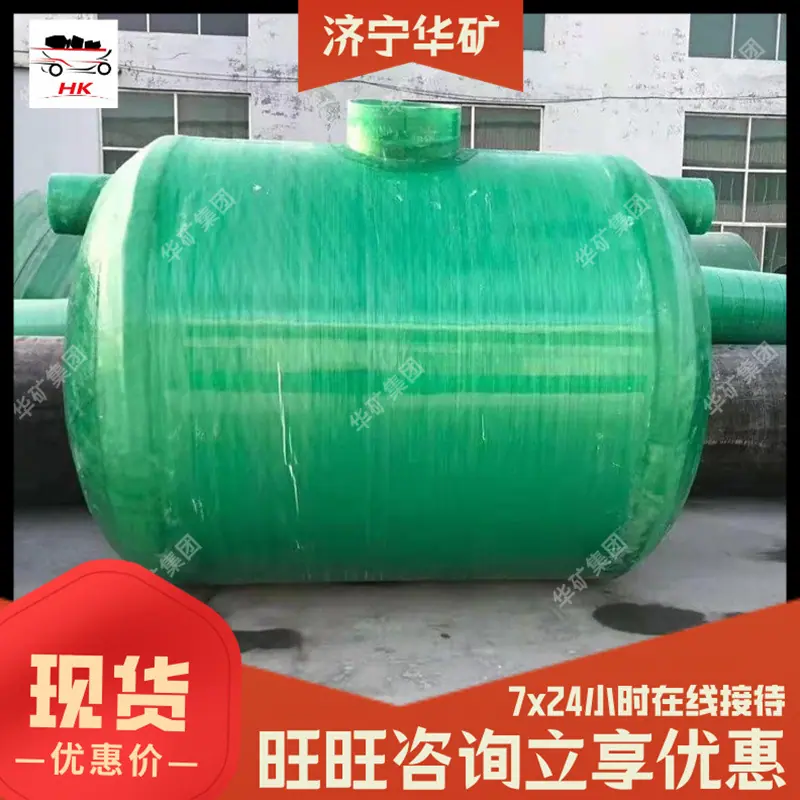

Separador de Aceite de Fibra de Vidrio, Tanque de Aceite para Accidentes Industrial de Fibra de Vidrio Resistente al Envejecimiento, Separador de Aceite de Fibra de Vidrio Resistente a Altas Temperaturas

El cárter de aceite para accidentes de transformador es una instalación de protección de emergencia fundamental para los transformadores del sistema eléctrico. Cumple una triple función: "recopilación de aceite en caso de accidente + prevención de fugas y desbordamientos + prevención de incendios y explosiones". Está diseñado específicamente para escenarios de fuga de aceite causados por fallas en el transformador (como cortocircuitos, sobrecargas y fugas). Puede recolectar rápidamente todo el aceite derramado, evitando que el aceite se filtre al suelo y contamine los cuerpos de agua y el entorno circundante. Al mismo tiempo, mediante la separación contra incendios y el diseño a prueba de explosiones, bloquea la vía de propagación del aceite en llamas, evita la expansión de los accidentes de incendio y gana tiempo para el manejo de las fallas del transformador y la evacuación del personal. Es una instalación de soporte esencial para garantizar la operación segura de las instalaciones eléctricas y cumplir con las regulaciones ambientales y de seguridad.

Diseñado con una estructura modular impermeable, los componentes principales incluyen un cuerpo de tanque de hormigón armado, una membrana impermeable de HDPE, un deflector separador de aceite resistente al fuego, una tubería de entrada de aceite, un dispositivo de drenaje, un orificio de ventilación, acceso de mantenimiento y una válvula de descarga de emergencia. El cuerpo del tanque está fundido de hormigón armado C30/C40. La membrana impermeable está hecha de polietileno de alta densidad y está equipada con tiras de sellado y fijaciones de anclaje. En algunos escenarios, se pueden añadir una red protectora de acero inoxidable y un dispositivo de monitoreo del nivel de líquido. Todos los componentes han sido sometidos a pruebas de impermeabilidad y resistencia a la presión y son adecuados para los requisitos de instalación en exteriores, interiores y diversos terrenos. Son resistentes a las altas y bajas temperaturas, la humedad y las condiciones de corrosión por aceite.

Alta Eficiencia, Impermeabilidad, Protección Ambiental y Cumplimiento de Normas: Adopta un diseño de doble impermeabilidad de "Estructura de Concreto + Membrana Impermeable de HDPE". El grosor de la membrana impermeable es ≥1.5 mm, el ancho de solape es ≥100 mm y se trata mediante soldadura por fusión en caliente. El coeficiente de impermeabilidad es ≤1×10⁻¹⁰ cm/s, lo que puede bloquear completamente la infiltración e intercambio de aceite y aguas subterráneas. Cumple con las "Regulaciones Operativas para Transformadores de Potencia" y las normas ambientales de impermeabilidad, previniendo la contaminación del suelo y cuerpos de agua, y cumpliendo con los requisitos de aceptación ambiental.

A prueba de fuego y explosiones, seguro y confiable: El tanque está equipado con deflectores a prueba de fuego y separadores de aceite, que pueden separar eficazmente el aceite en combustión del aceite no quemado y bloquear la propagación de las llamas; la parte superior del tanque está equipada con una tapa a prueba de fuego y transpirable, que tiene funciones tanto de ventilación como de prevención de incendios, evitando la acumulación de vapor de aceite y la causa de explosiones; la tubería de entrada de aceite está protegida por una funda a prueba de fuego y conectada con precisión a la válvula de drenaje del transformador. El aceite derramado puede fluir rápidamente hacia el tanque por gravedad, logrando una eficiencia de recolección del 100% y asegurando que no haya derrames de aceite.

Fuerte Adaptabilidad y Carga Estable: La estructura del tanque está optimizada mediante cálculos de carga, con una resistencia a la compresión de ≥30 MPa y un grado de resistencia a la filtración de ≥P8. Puede soportar la inmersión a largo plazo en aceite de transformador y la erosión de las duras condiciones climáticas exteriores, asegurando una vida útil de ≥50 años; el volumen del tanque se puede personalizar según la capacidad del transformador (10 kVA ~ 1000 MVA), lo que lo hace adecuado para diversos equipos sumergidos en aceite, como transformadores y reactores sumergidos en aceite. Admite un solo transformador o múltiples transformadores compartiendo un solo foso de aceite, adaptándose de forma flexible a diferentes diseños de centrales eléctricas.

Operación y Mantenimiento Convenientes, Controlable en Emergencias: Equipado con un canal independiente de inspección y mantenimiento y un dispositivo de drenaje, es posible la limpieza diaria de los sedimentos en el tanque, lo que simplifica el mantenimiento; algunos modelos integran sensores de monitoreo de nivel de líquido, proporcionando retroalimentación en tiempo real sobre el estado del nivel de aceite y activando alarmas sonoras y visuales cuando el nivel de aceite excede el límite para recordar al personal que lo maneje con prontitud; se instala una válvula de descarga de emergencia, que puede descargar de forma segura el aceite del tanque después de la resolución de problemas, facilitando el reciclaje y la reutilización o la eliminación conforme, equilibrando las necesidades de emergencia y ambientales.

1. Parámetros de Estructura y Antifiltración: Material del cuerpo del estanque hormigón armado C30/C40, material de la membrana antifiltración HDPE (espesor 1.5~2.0mm), grado antifiltración ≥P8, coeficiente antifiltración ≤1×10⁻¹⁰cm/s; altura de la barrera de aceite ignífuga ≥500mm, material acero inoxidable/hormigón armado.

2. Parámetros aplicables y de capacidad: Capacidad de transformador aplicable 10kVA~1000MVA, volumen del tanque diseñado en 1.2~1.5 veces el volumen de aceite del transformador (volumen convencional 5~500m³); diámetro de la tubería de entrada de aceite DN80~DN200, diámetro de la tubería de drenaje DN50~DN100, pendiente ≥3‰.

3. Parámetros de rendimiento: Resistencia a la compresión del cuerpo de la piscina ≥30 MPa, grado de resistencia a la helada ≥F150, temperatura de operación -40 ℃~+60 ℃; clasificación de resistencia al fuego alcanza Clase A, puede soportar altas temperaturas de la combustión de fluidos aceitosos, flujo de aire del orificio de ventilación ≥0,5 m³/h.

4. Parámetros de Instalación: El método de instalación es pre-empotramiento subterráneo/vaciado semi-subterráneo. Las dimensiones del cuerpo del tanque (largo × ancho × profundidad) se personalizan según sea necesario. El ancho del canal de mantenimiento es ≥800 mm. El espesor de la cubierta de tierra sobre el cuerpo del tanque es ≥500 mm (para instalación subterránea).

Ampliamente utilizado para la protección de emergencia de diversos equipos sumergidos en aceite en centrales eléctricas y subestaciones, incluyendo: transformadores y reactores sumergidos en aceite para subestaciones (exteriores/interiores), centrales eléctricas y subestaciones de distribución; también adecuado para escenarios de protección de equipos eléctricos grandes sumergidos en aceite en industrias como la petroquímica, la metalurgia y la minería. Particularmente adecuado para sitios exteriores al aire libre, áreas con altos niveles freáticos y parques industriales con estrictos requisitos ambientales, puede prevenir eficazmente accidentes de seguridad y contaminación ambiental causados por fugas de aceite de transformador, y es una instalación de soporte central para la operación segura y la producción conforme del sistema eléctrico.
