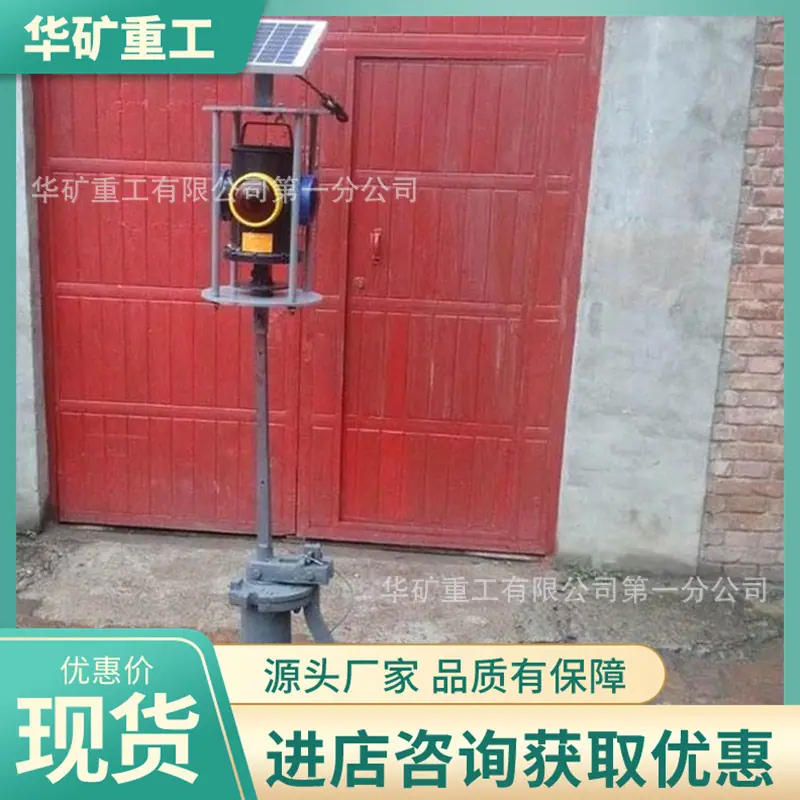

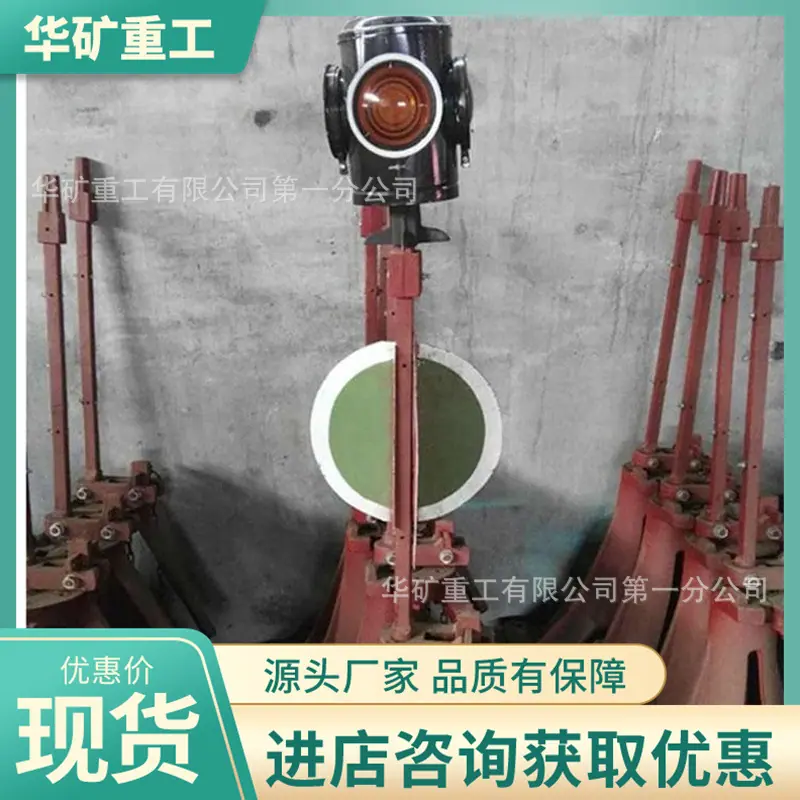

Indicadores de Desvío Indicadores de Desvío de Vía Férrea Indicadores de Desvío con o sin Manija, Color Dorado Opcional
Variaciones
Introducción del producto Indicador de participación
El indicador de desvío muestra la posición de la abertura. En estaciones sin enclavamiento centralizado, se deben instalar indicadores de desvío para que los operadores puedan confirmar la dirección de la abertura.
Modo de visualización del indicador de participación

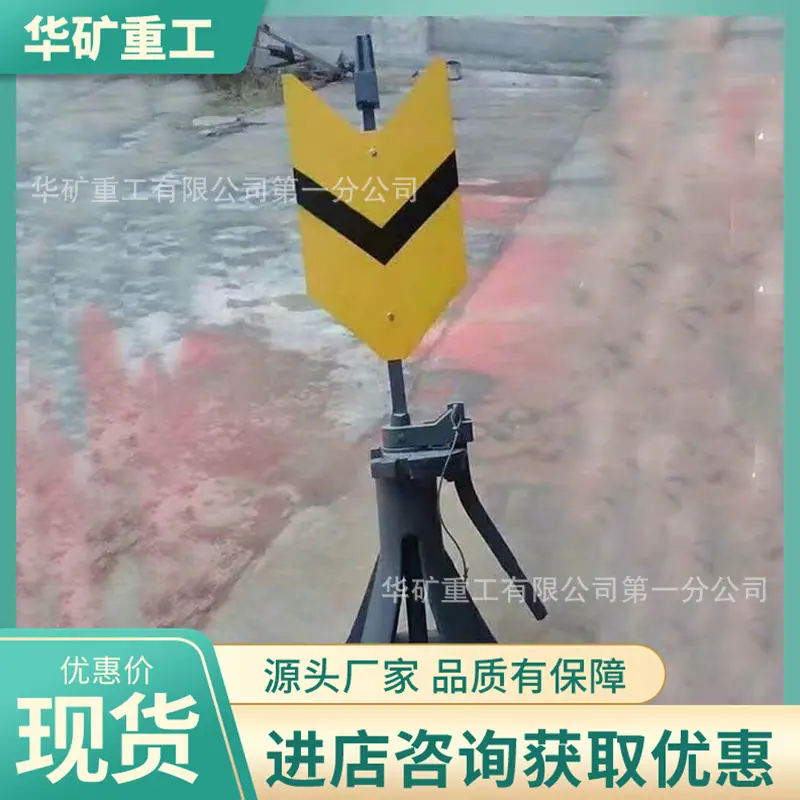

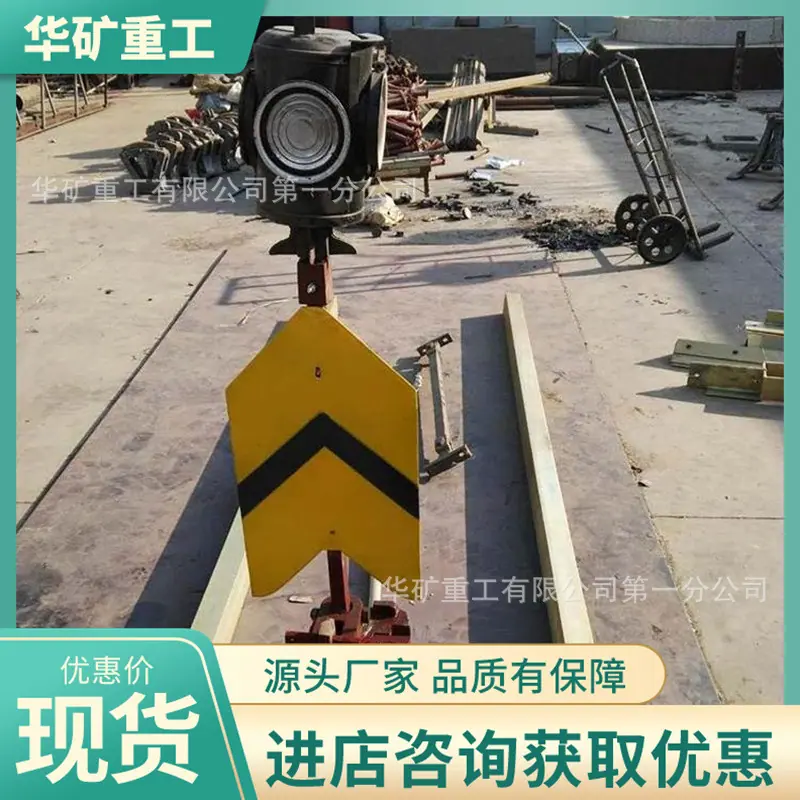

Durante el día, hay un letrero amarillo en forma de cola de pez con una línea negra en forma de cola de pez en el medio, y por la noche se ilumina con una luz amarilla, lo que indica que el interruptor está abierto en la posición lateral; no hay ninguna visualización de luz durante el día y por la noche se ilumina con una luz violeta, lo que indica que el interruptor está abierto en la posición recta.
Funcionamiento del indicador de desvío
El guardagujas levanta la manivela y gira la señal, y al mismo tiempo, su biela acciona el interruptor para cambiar de dirección. El indicador de interruptor sin manivela se conecta a la punta del interruptor cuando el dispositivo de conmutación cambia la dirección del interruptor al accionar el guardagujas. La biela en el riel acciona la señal del interruptor para cambiar de dirección según corresponda.
Requisitos de diseño de indicadores de participación
1. El indicador de cambio debe estar ubicado en el lado izquierdo de la vía para tomar y salir trenes de acuerdo a la dirección del movimiento del tren.
2. La acción del indicador de desvío es cambiar 90 grados, y la visualización de la placa de señalización y la luz indicadora deben ser consistentes con la acción de la posición de apertura del desvío.
Ámbito de aplicación del indicador de participación
El indicador de desvío se instala en el interruptor de accionamiento no central y señala su posición de apertura mediante luces o señales. Según su uso, los indicadores de desvío se dividen en dos tipos: con manivela y sin manivela.
