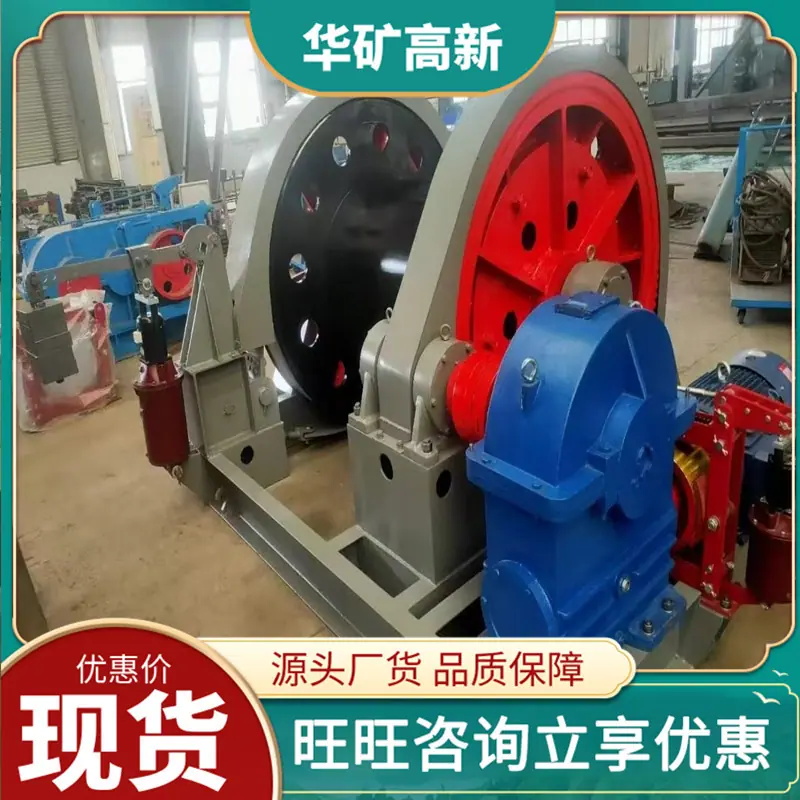

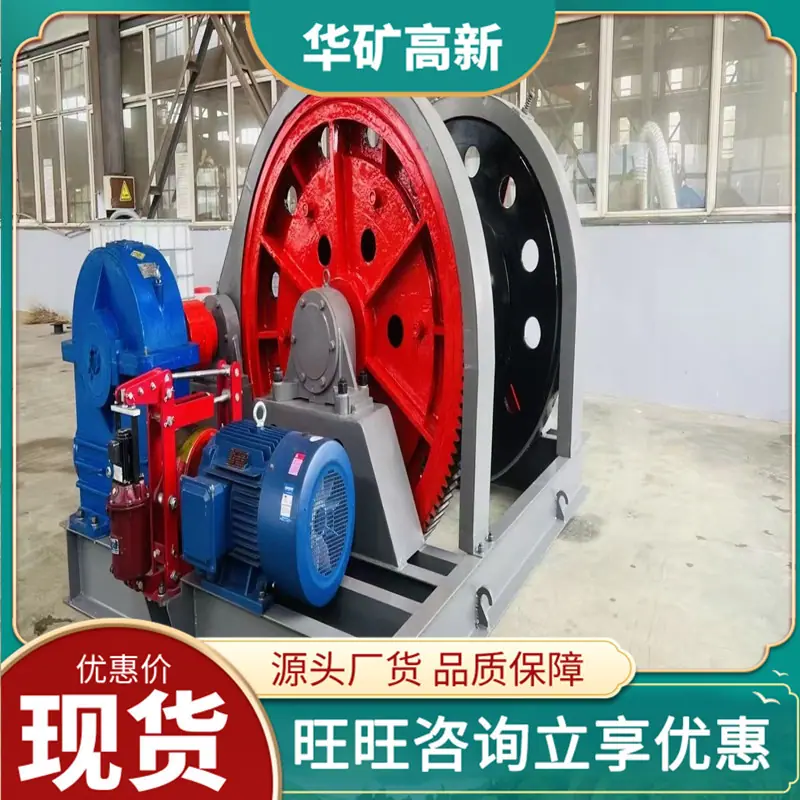

El cabrestante estable para excavación de pozos, también conocido como cabrestante de tambor estable o cabrestante para excavación de pozos, es un equipo de elevación especial diseñado para la ingeniería de excavación de pozos verticales en minas de carbón, minas metálicas y minas no metálicas. Se utiliza principalmente para suspender equipos de excavación como plataformas colgantes, bombas de agua, conductos de aire y tuberías de inyección, al tiempo que también asume la tarea de tensar y estabilizar la cuerda. También se puede extender para su uso en operaciones de elevación o manipulación en la construcción de superficie.

Este equipo está diseñado y fabricado en estricta conformidad con normas como la "Especificación de Inspección de Seguridad para Cabrestantes de Hundimiento de Pozos para Minas de Carbón" (AQ 1031-2007) y "Cabrestantes de Hundimiento de Pozos" (GB/T 15112-2007). Su enfoque principal de investigación y desarrollo está en la salida de baja velocidad y alto par, alta redundancia de seguridad y adaptabilidad a condiciones de trabajo adversas. Es una pieza clave de equipo para garantizar la suspensión estable y la seguridad operativa durante el proceso de excavación minera.

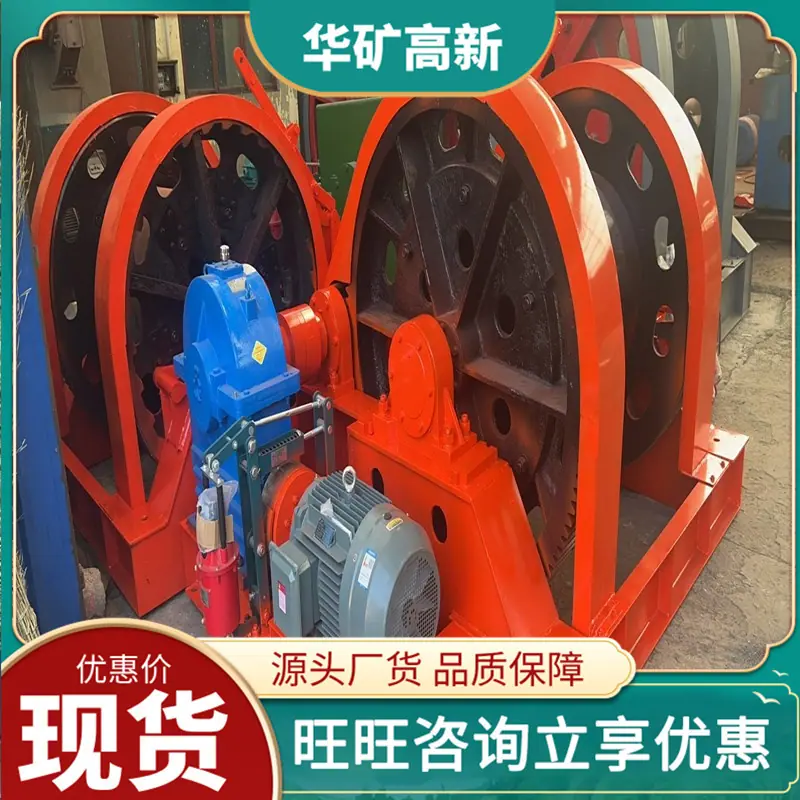

1. Malacate de Pozo de Perforación Tipo Bobinado：Este es actualmente el tipo más utilizado y se puede dividir en tipos de un solo tambor y de doble tambor según el número de tambores. La estructura de un solo tambor es relativamente simple y adecuada para levantar objetos pesados individuales; el de doble tambor puede lograr un izaje sincronizado con dos cables de acero y, al levantar equipos como conductos de ventilación o plataformas elevadoras, la verticalidad o estabilidad del objeto suspendido se puede garantizar cambiando la posición de la palanca diferencial.

2. Malacate de fricción para perforación de pozos：Se basa en la fricción para transmitir potencia y puede satisfacer las necesidades operativas de los cables de acero de larga distancia en algunos escenarios específicos de operación en pozos profundos.

1. Malacate Frenado para Perforación de Pozos：Utiliza un freno de banda, tiene una estructura simple, es fácil de mantener y se aplica ampliamente en escenarios de operación con cargas pequeñas a medianas.

2. Cabrestante de perforación de pozos con freno de disco：Equipado con frenos de disco, tiene un gran par de frenado, alta precisión de frenado y una mayor redundancia de seguridad. Algunos productos también están equipados con un dispositivo de bloqueo independiente, que puede proporcionar un bloqueo mecánico adicional cuando el sistema de frenado principal falla, mejorando aún más la seguridad operativa.

La línea principal son los cabrestantes de perforación serie JZ, con diferentes modelos que corresponden a diferentes parámetros de rendimiento para satisfacer diversas necesidades operativas:

• JZ-5/400：La tensión estática máxima del cable de acero es de 50 kilonewtons, la capacidad de cable del tambor es de 400 metros, adecuado para diámetro de cable de acero de 23 mm, la potencia del motor es de 11 kilovatios.

• JZ-10/600：La tensión estática máxima del cable de acero es de 100 kilonewtons, la capacidad de cable del tambor es de 600 metros, adecuado para un diámetro de cable de acero de 31 mm, la potencia del motor es de 22 kilovatios.

• JZ-16/1000：La tensión estática máxima del cable de acero es de 160 kilonewtons, la capacidad del tambor es de 1000 metros, adecuado para diámetro de cable de acero de 40 mm, la potencia del motor es de 37 kilovatios.

• JZ-25/1300：La tensión estática máxima del cable de acero es de 250 kilonewtons, la capacidad de cable del tambor es de 1300 metros, es adecuado para un diámetro de cable de acero de 52 mm y la potencia del motor es de 45 kilovatios.

• JZ-40/1300：La tensión estática máxima del cable de acero es de 400 kilonewtons, la capacidad de cable del tambor es de 1300 metros, adecuado para diámetro de cable de acero de 65 mm, la potencia del motor es de 75 kilovatios.

1. Salida de bajo régimen y alto par： Puede proporcionar un par estable y fuerte a velocidades extremadamente bajas, suspendiendo fácilmente cargas de cientos de toneladas, satisfaciendo las necesidades de elevación y descenso estables a baja velocidad de objetos pesados en la perforación de pozos profundos.

2. Diseño de bobina de línea de gran capacidad：El ancho y el diámetro del carrete están optimizados para alojar cientos o incluso miles de metros de cable de acero, adaptándose perfectamente a los requisitos de operación a larga distancia de la construcción de pozos profundos.

3. Función de ajuste de doble velocidad：Equipado con dos velocidades de funcionamiento, rápida y lenta. Cuando la carga es inferior al 50%, la velocidad se puede cambiar de forma flexible según las necesidades operativas; cuando la carga supera el 50%, se puede cambiar al modo lento para garantizar la estabilidad de las operaciones con carga pesada.

1. Sistema de frenado multirredundante：La mayoría de los productos están equipados con un sistema de frenado dual que consta de un freno de servicio y un freno de seguridad. El freno de seguridad actúa directamente sobre el tambor, proporcionando una amplia reserva de par de frenado. Algunos productos están adicionalmente equipados con un dispositivo de bloqueo mecánico para reducir aún más el riesgo de fallo de los frenos.

2. Adaptación a estrictas regulaciones de seguridad：Desde el diseño hasta la fabricación, se siguen las normas nacionales de seguridad en todo momento. Durante la operación del equipo, existen procedimientos de operación claros para el número de capas de enrollado del cable de acero, el ciclo de inspección de los bucles de la cuerda, etc., para guiar a los usuarios en una operación segura.

1. Diseño estructural robusto y duradero：Los componentes clave se fabrican con acero de alta resistencia, y la estructura general es robusta, capaz de soportar las duras condiciones de los entornos mineros subterráneos húmedos, polvorientos y vibratorios.

2. Sistema electrocontrolado estable：Se optimizó la estabilidad a baja velocidad del sistema de control eléctrico para las necesidades operativas de nivelación y centrado en operaciones de pozos profundos, permitiendo un control de micromovimiento a nivel de centímetro y mejorando la precisión operativa.

Ofrece diversas opciones de configuración, por ejemplo, el reductor se puede seleccionar como un reductor de engranajes cilíndricos o un reductor de engranajes planetarios. Los reductores de engranajes planetarios tienen ventajas como tamaño pequeño, bajo ruido, peso ligero y no requieren instalación en pozo; Los indicadores de profundidad están disponibles en dos tipos: tipo pórtico y tipo portal, y los usuarios pueden elegir flexiblemente según sus propios escenarios de operación y hábitos de uso.

1. Diseño de componentes modulares：El disco de freno está conectado al tambor mediante pernos, lo que facilita el mantenimiento y la sustitución posteriores; la parte giratoria adopta una estructura de transmisión de rodamiento completo, que reduce la pérdida por fricción durante el funcionamiento del equipo y también hace que el mantenimiento diario sea más conveniente.

2. Instrucciones de operación claras：La interfaz de operación del equipo es simple e intuitiva, la lógica para cambiar las manijas diferenciales del cabrestante de tambor doble es clara y los operadores pueden comenzar rápidamente después de un entrenamiento sencillo. También se proporciona un manual de operación detallado para guiar las operaciones estandarizadas.

Como equipo desarrollado específicamente para escenarios de túneles mineros, logra un equilibrio entre rendimiento y costo optimizando el diseño estructural y la selección de la configuración, al tiempo que satisface las necesidades operativas centrales. Esto le permite proporcionar soluciones de equipo fiables y económicas para proyectos de construcción de minas.
