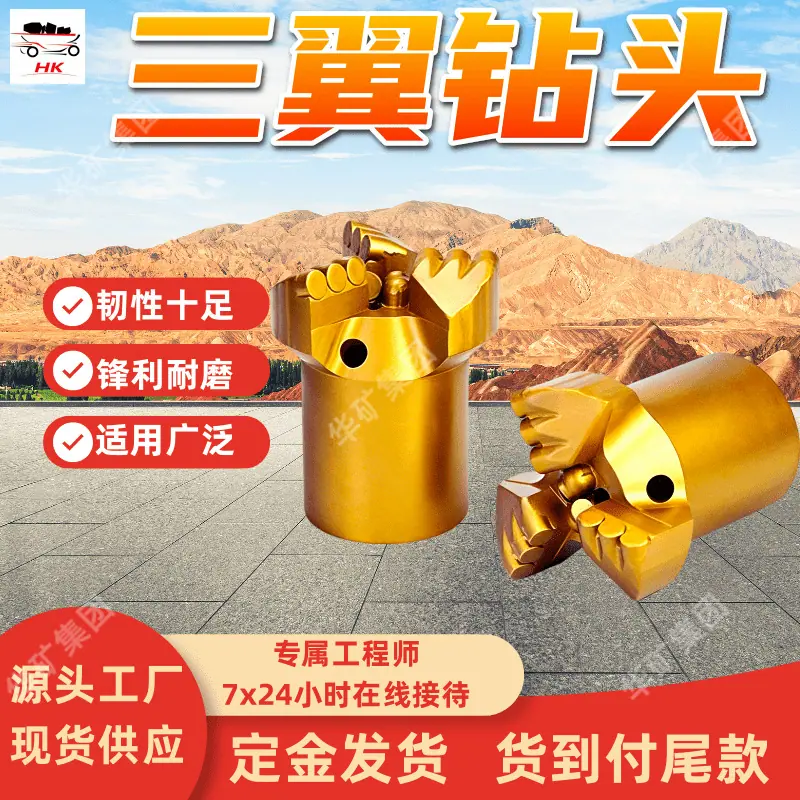

Broca de diamante cóncava de tres alas Llena de tenacidad Broca de diamante cóncava de tres alas de 171 mm

Broca de tres alas es un término técnico en ciencia y tecnología del tráfico vial publicado en 1996, que se refiere a una herramienta de perforación compuesta por tres alas de corte, y está incluida en la primera edición de "Términos Técnicos para Ciencia y Tecnología del Tráfico Vial". Desde la exitosa producción de prueba de la broca de chorro de tres alas por el Equipo de Exploración Geológica del Campo Carbonífero No. 14 de la Provincia de Liaoning en 1973, a través de décadas de iteración tecnológica, ahora se ha desarrollado en una de las herramientas de perforación centrales en campos como la exploración geológica, la extracción de minerales y el desarrollo de energía.

Su estructura básica gira en torno a un diseño central de "distribución simétrica de tres alas". Al optimizar el ángulo, el material y la disposición de las alas de corte, se logra un triturado y perforación eficientes de diferentes estratos rocosos. Las brocas de tres alas disponibles actualmente en el mercado han formado un sistema de productos con múltiples materiales y especificaciones, capaz de satisfacer diversas necesidades de perforación desde arcilla blanda hasta roca dura de nivel diez.

1. Broca de tres filos de carburo de tungstenoUtilizando carburo cementado como material de corte principal, el filo de aleación se fija a la hoja mediante procesos de soldadura por aporte o soldadura fuerte/inserción. Este tipo de broca tiene un costo moderado, excelente resistencia al impacto y es adecuada para su uso en formaciones rocosas blandas a semiduras (como lutita, arenisca). Es una opción común para la perforación en yacimientos de carbón y la exploración geológica superficial.

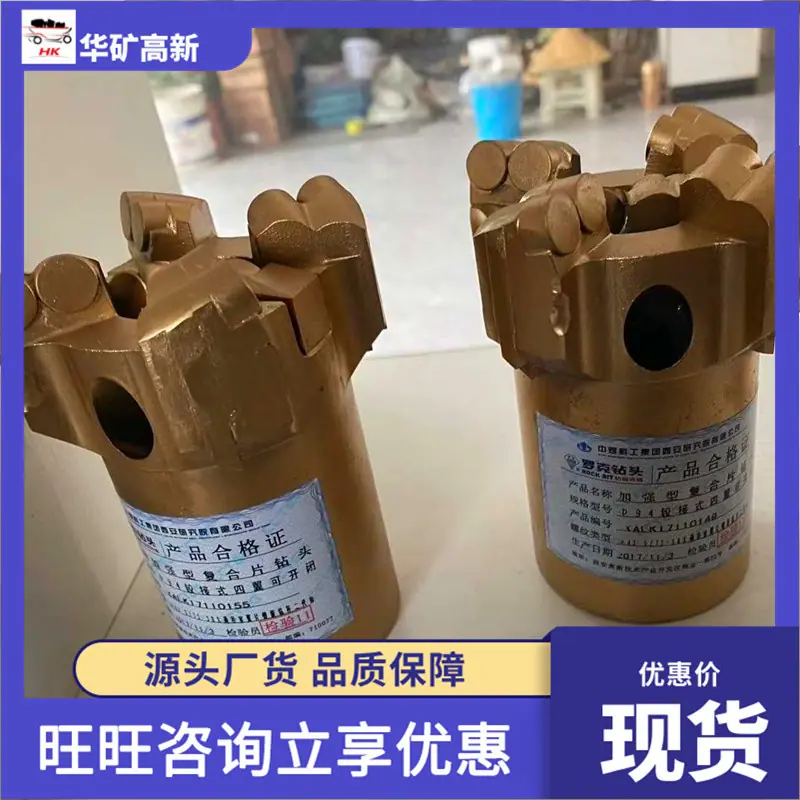

2. Broca de Tres Alabes de Compuesto de Diamante (PDC)El material PDC, compuesto por micropartículas de diamante y una matriz de carburo cementado, se utiliza como filo de corte, poseyendo tanto la alta resistencia al desgaste del diamante como la resistencia al impacto del carburo. Basado en el contenido de diamante y las variaciones del proceso, se puede dividir aún más en tipos estándar, reforzados y de alta resistencia, cada uno adecuado para operaciones de perforación en rocas blandas por debajo del grado ocho, rocas de dureza media por debajo del grado doce y rocas duras de grado diez.

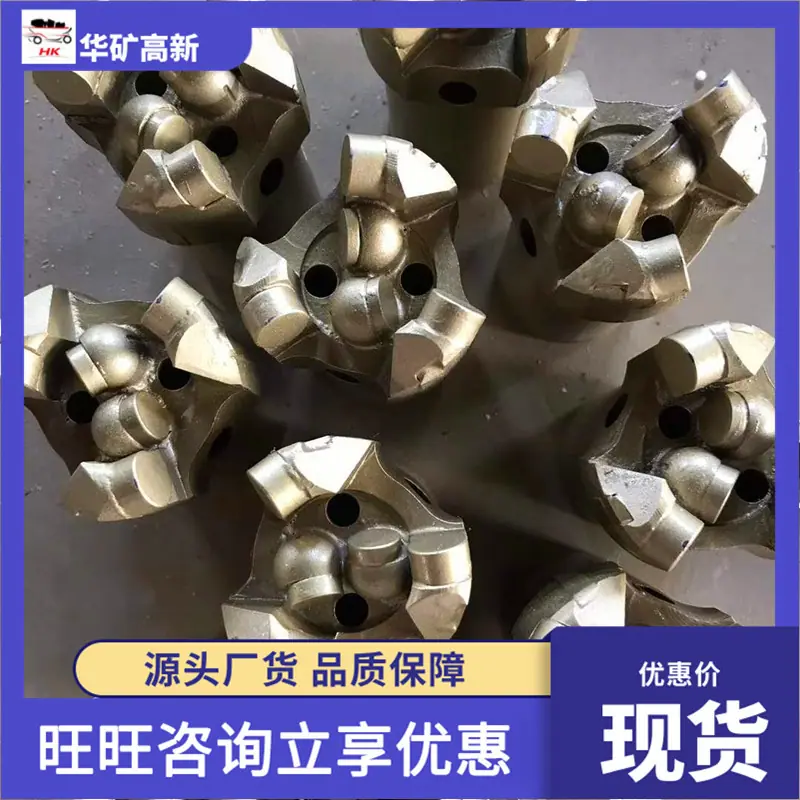

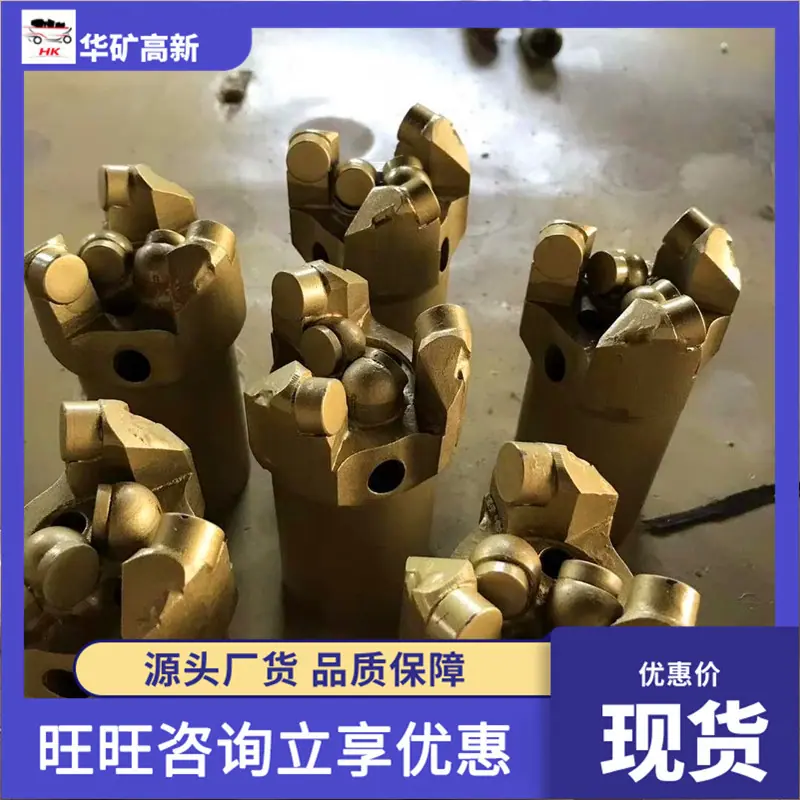

3. Broca cóncava de tres alasBasado en la estructura tradicional de tres alas, la forma central se optimiza mediante un diseño cóncavo para mejorar la capacidad de centrado de la broca. Junto con un filo de broca de compuesto de diamante, mejora aún más la estabilidad y la eficiencia de la perforación. Esto es particularmente adecuado para escenarios que requieren alta precisión de perforación, como proyectos de anclaje y la construcción de barrenos para drenaje de gas.

1. Broca de tres alas para perforación en yacimientos de carbónDiseñado para las características de estratos blandos y alto contenido de gas en las vetas de carbón, optimiza el canal de extracción de recortes y la estructura del agujero de agua, lo que puede reducir eficazmente el riesgo de colapso del pozo y mejorar la eficiencia de construcción de los pozos de drenaje de gas.

2. Broca de tres alas para exploración petroleraAdaptado para entornos subterráneos de alta temperatura y alta presión, utiliza materiales de aleación resistentes a altas temperaturas y estructuras de sellado. Si bien mantiene una alta resistencia, posee buena resistencia a la corrosión, satisfaciendo las necesidades de la perforación de pozos profundos en campos de petróleo y gas.

3. Broca de tres alas de exploración de ingenieríaEnfocado en la portabilidad y versatilidad, equipado con múltiples especificaciones y tamaños, adecuado para estudios geológicos preliminares de proyectos como ferrocarriles, autopistas y obras hidráulicas, capaz de obtener rápidamente datos de muestras de capas rocosas someras.

En comparación con las brocas de carburo tradicionales, la eficiencia de perforación de las brocas de tres alas se puede aumentar en aproximadamente un 50%; bajo las mismas condiciones de torque y empuje, con la ayuda de la tecnología de chorro abrasivo, la eficiencia de perforación se puede aumentar aún más en un 63,4%. Su diseño simétrico de tres alas hace que la fuerza de corte sea más uniforme, reduciendo el consumo de energía ineficaz, y el metraje mensual por equipo de perforación puede alcanzar los 9301 metros, acortando significativamente el período de exploración.

Esta broca de tres alas, fabricada con material compuesto de PDC, tiene una vida útil 10-30 veces más larga que las brocas de carburo cementado ordinarias. Al operar en formaciones rocosas complejas, puede reducir la frecuencia de los cambios de broca, disminuyendo así la intensidad de trabajo del personal de construcción y el tiempo de inactividad del equipo.

Adaptable a diversas formaciones rocosas como rocas carbonatadas, piedra caliza, creta y lutita, manteniendo un rendimiento de perforación estable tanto en estratos blandos como de dureza media. Algunos productos de alta resistencia pueden manejar rocas duras de nivel diez, satisfaciendo las necesidades de perforación de diferentes campos.

La estructura simétrica de tres alas reduce eficazmente la vibración y la desviación durante el proceso de perforación. Combinada con el diseño de centrado empotrado, puede mejorar la perpendicularidad y la redondez de los agujeros, proporcionando datos básicos y condiciones de trabajo fiables para la construcción de ingeniería posterior.

Las empresas de producción pueden ofrecer servicios personalizados multidimensionales, incluyendo el tamaño de la broca, el material y el ángulo de corte, basándose en las condiciones geológicas del cliente, los parámetros del equipo de perforación y los requisitos de construcción, para garantizar un alto grado de coincidencia entre la broca y el escenario de operación. Por ejemplo, para perforar en capas de grava, se puede personalizar una broca compuesta de tres alas que incorpore tecnología de trituración de cara de punta para mejorar la adaptabilidad a formaciones geológicas complejas.

Al extender la vida útil y mejorar la eficiencia de perforación, las brocas de tres alas pueden reducir el costo de perforación por metro de avance. Tomando como ejemplo la perforación en yacimientos de carbón, el uso de brocas de tres alas con chorro puede reducir los costos de adquisición de brocas y los costos de operación y mantenimiento del equipo en aproximadamente un 30%.

Los fabricantes líderes, basándose en equipos de investigación y la colaboración con instituciones educativas, promueven continuamente las actualizaciones tecnológicas. Por ejemplo, la disposición escalonada de las cuchillas de aleación puede reducir la resistencia a la fricción, y el portabrocas mejorado puede aumentar la precisión del procesamiento. La compra de productos a estos fabricantes proporciona soporte de actualización técnica sincronizado, asegurando la competitividad operativa a largo plazo.

Además de los productos de brocas, algunos proveedores pueden ofrecer una cadena completa de servicios, desde la selección del equipo de perforación y la orientación sobre los procesos de construcción hasta el mantenimiento posterior, ayudando a los clientes a resolver diversos desafíos técnicos en el proceso de perforación y a lograr un soporte operativo integral.
