Máquina de parcheo en caliente de cables

1. Descripción del producto


Jining Jiashuo Mining Equipment Co., Ltd. produce una gama completa de modelos de máquinas para reparación en caliente de cables, que incluyen principalmente especificaciones como máquinas reparadoras de cables totalmente automáticas hidráulicas y con control de temperatura totalmente automático, con un ancho de reparación de400、600、800, también se puede procesar y personalizar especialmente. Esta máquina utiliza una carcasa y moldes de aleación de aluminio, sujeción hidráulica, control digital de temperatura, avisos automáticos, ahorra mano de obra, ahorra energía, alta eficiencia de trabajo, fácil mantenimiento. El cable reparado tiene una apariencia lisa y plana, fuerte adhesión, resistencia a la presión y sellado, lo que lo convierte en el equipo para la reparación de cables.

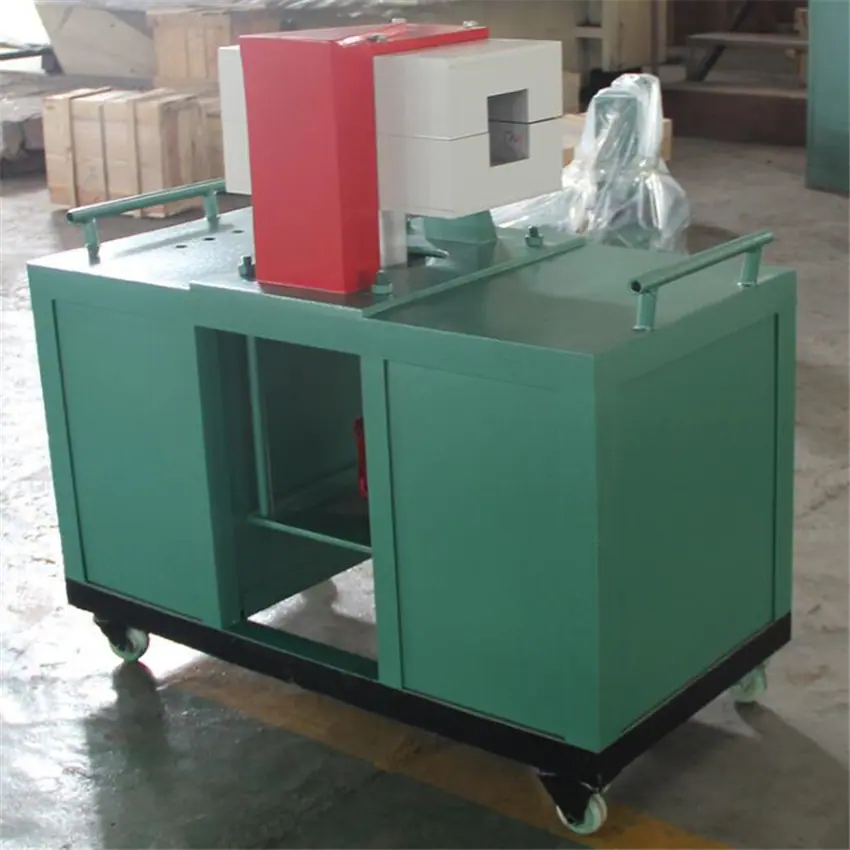

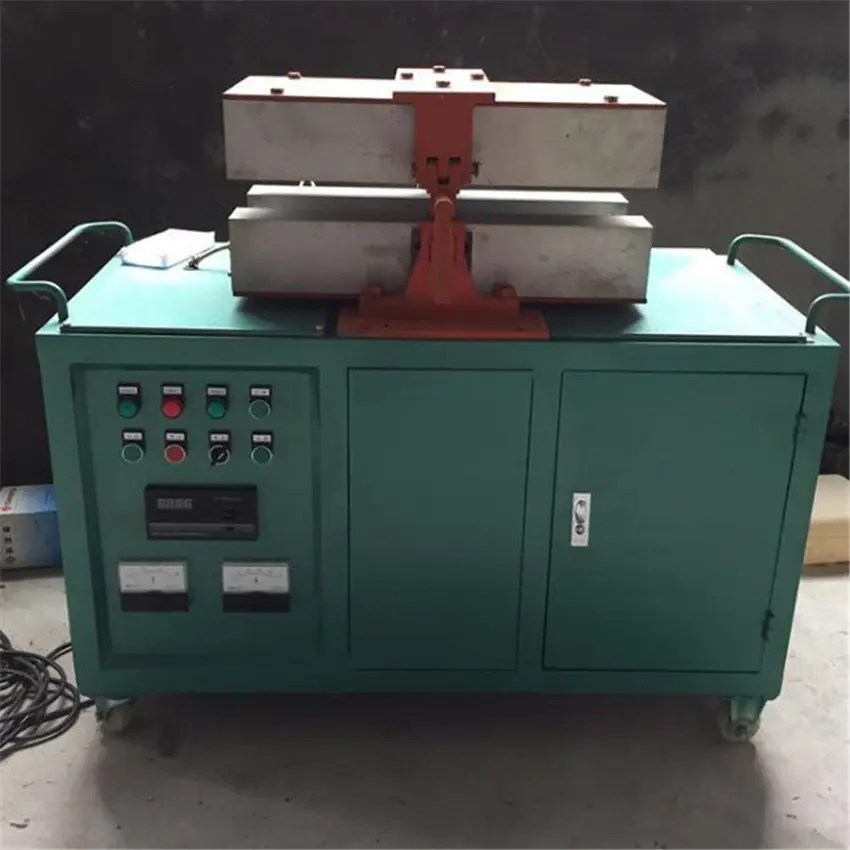

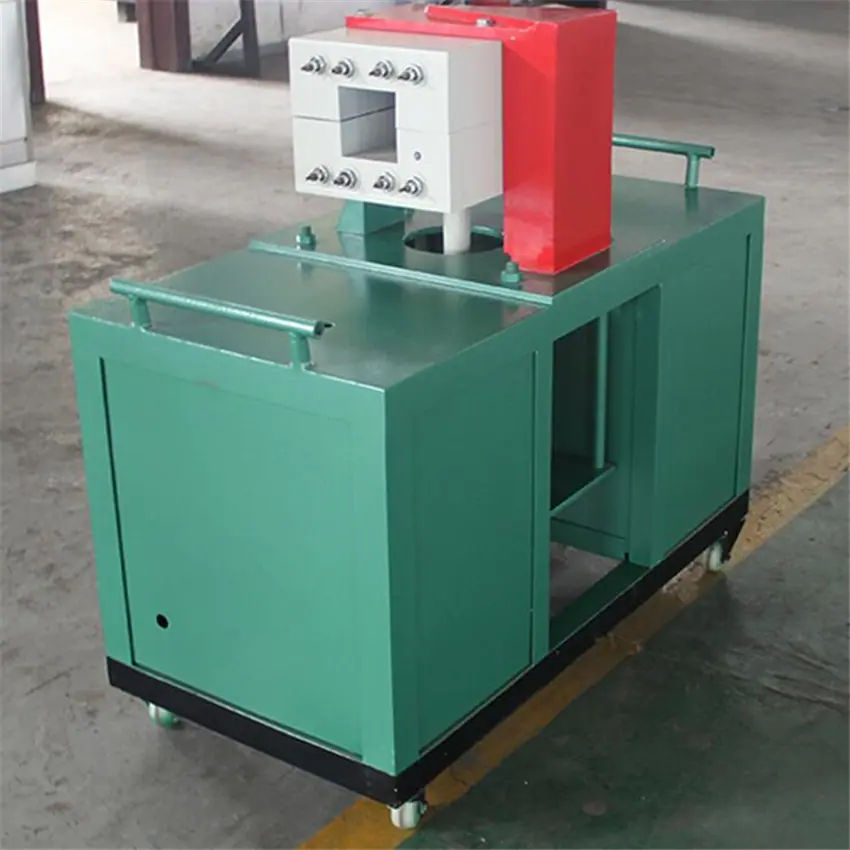

La máquina de reparación en caliente de cables consta principalmente de un soporte, una caja de calentamiento, un sistema de control eléctrico, un sistema hidráulico y un panel de control de instrumentos. El soporte es el componente estructural principal de esta máquina, y la caja de calentamiento, el sistema de control eléctrico, el sistema hidráulico, El panel de control del instrumento está instalado en un soporte, que está compuesto de acero estructural soldado. En la parte inferior se instalan ruedas universales, lo que permite moverlo automáticamente en el lugar de trabajo; la caja de calentamiento es el componente principal de la máquina de vulcanización en caliente, y dentro de la caja está instalado Tiene un tubo de calentamiento para suministrar la energía térmica requerida para el cable de fusión en caliente; el sistema de control eléctrico tiene funciones como aumento automático de temperatura, disminución, avisos y pantalla digital de temperatura; los componentes principales del sistema hidráulico son5El gato hidráulico de una tonelada, completa el levantamiento y la presurización de la carcasa inferior, asegurando la presión requerida durante el proceso de calentamiento y pegado; El panel de control del instrumento está compuesto por componentes como un voltímetro, amperímetro, luces indicadoras, botones pulsadores, un relé de tiempo, un zumbador, un controlador digital de temperatura, un fusible y un contactor de CA, formando así indicación luminosa, avisos acústicos, control automático de temperatura y un buen rendimiento de control.

Fabricante de Máquina de Reparación en Caliente de Cables Introducción a la Máquina de Reparación en Caliente de Cables Reparador Automático Completo de Cables

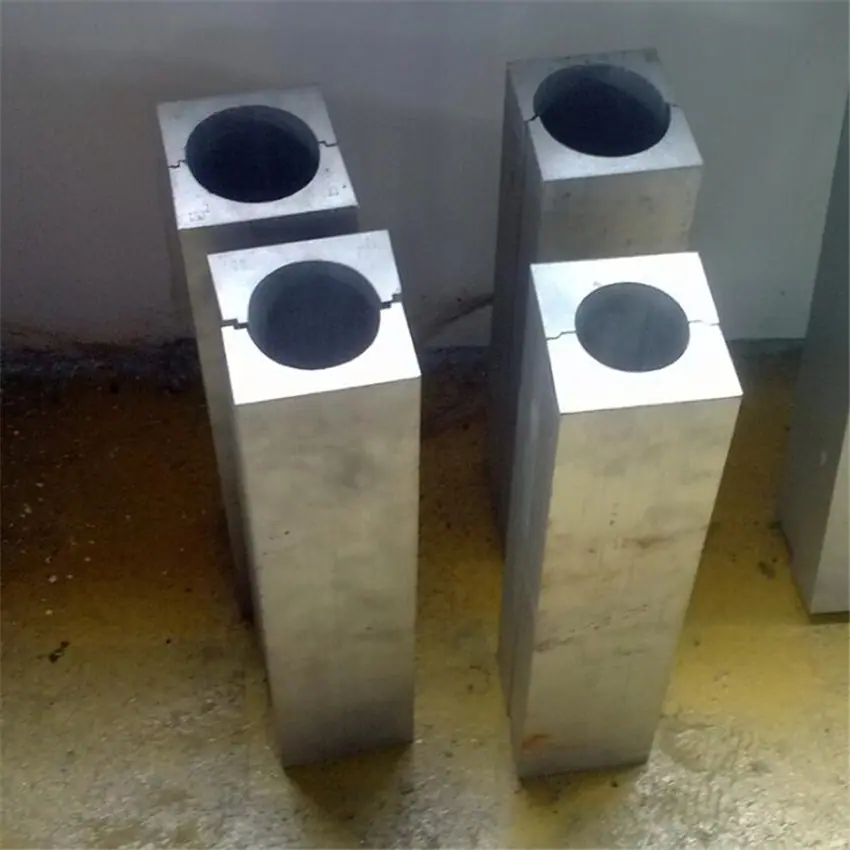

Características de la Máquina de Reparación Térmica de Cables: Adecuada para moldes de reparación térmica de varios tamaños de cable, no requiere procesamiento adicional, coincide con los moldes de reparación térmica originales, se calienta rápidamente, se enfría rápidamente, mejorando en gran medida la eficiencia de la reparación de cables. La Máquina de Reparación Térmica de Cables Totalmente Automática con Control de Temperatura RB-500 se utiliza para trabajos de reparación térmica en cables con cubierta de goma, y es adecuada para reparar y marcar cables de minas de carbón, menas de hierro, perforación y pozos. La carcasa y los moldes de la máquina están hechos de aluminio aleado, con sujeción hidráulica, para indicar la temperatura, control automático de temperatura y alarma, .... El cable reparado tiene una apariencia lisa y plana, fuerte adhesión, y es resistente a la presión y sellado, lo que convierte a esta máquina en el equipo de reparación térmica líder actual en el país.

Fabricante de Máquina de Reparación en Caliente de Cables Introducción a la Máquina de Reparación en Caliente de Cables Reparador Automático Completo de Cables

Parámetros de la Máquina de Reparación en Caliente para Cables RB-500 con Control Automático de Temperatura:
1、Voltaje de funcionamiento: 220v
2、Presión máxima de cierre del molde: 5T
3、Longitud de reparación: 0-400 mm
4、Especificación del cable para reparación: 1,5-95 mm²
5、Potencia de calefacción: 4 kW
6. Calentamiento del molde: 0-300℃ ajustable
7、Peso de la máquina: 155Kg
8. Altura de la superficie de trabajo: 750 mm
9、Dimensiones generales: 800×410×900mm

Fabricante de Máquina de Reparación en Caliente de Cables Introducción a la Máquina de Reparación en Caliente de Cables Reparador Automático Completo de Cables

Instrucciones de uso

1. Abra la caja de embalaje y verifique si hay alguna pieza e instrumento dañado durante el transporte. Si están intactos, se pueden usar.

2. Esta máquina utiliza un sistema trifásico de cuatro hilos. El voltaje de calentamiento es de 220V. Tenga en cuenta que el cable neutro y la secuencia de fases no deben conectarse incorrectamente.

3. Conecte la fuente de alimentación de 220 V y asegure una conexión a tierra fiable, luego realice la prueba de encendido.

4. Prepare el cable a reparar lijándolo como se describió anteriormente. Envuelva la parte dañada del cable con el material de reparación caliente. El enrollado debe ser firme y en capas claras. El material de reparación auxiliar no debe sobresalir más de 2 mm de la superficie del cable. Luego, envuelva con una película desmoldante. Seleccione un molde que coincida con el modelo del cable. Coloque el molde en el tanque de calentamiento. Coloque la sección reparada del cable en el centro del molde y presione el botón de cierre del molde para sujetarlo firmemente.

5. Ponga el botón en el medidor de temperatura en el estado de ajuste y ajuste la temperatura a la requerida para el cable de fusión en caliente (el ajuste de temperatura específico depende de la calidad, el tamaño y el grosor del cable). Después de ajustar la temperatura, ponga el botón en la posición de medición de temperatura para medir la temperatura.

6. Presione el botón de inicio, el sistema de calentamiento eléctrico comienza a calentar el molde, en este momento la luz indicadora de funcionamiento se pone verde.

7. Cuando la temperatura aumenta a la temperatura requerida, el relé del instrumento de temperatura se desconecta automáticamente, lo que hace que el contactor de CA corte la alimentación del sistema de calefacción, deteniendo automáticamente la calefacción, y la luz indicadora verde de funcionamiento se apaga.

8. Después de detener el calentamiento, en caso de emergencia, cierre el molde y aplique la presión adecuada para el segundo cierre del molde sobre el cable. Después de que la temperatura baje y se enfríe, libere la válvula de aceite del gato para abrir el molde, permitiendo que el molde se abra automáticamente. El cable se puede retirar entonces, completando todo el proceso de reparación.
