Máquina de Shotcrete Húmedo PS7I Aspersora Rotatoria de Concreto para Minería Soporte de Protección de Taludes de Túnel Aspersora Húmeda

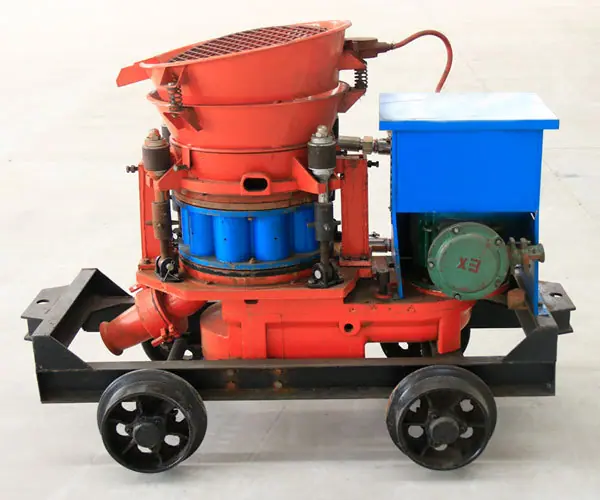

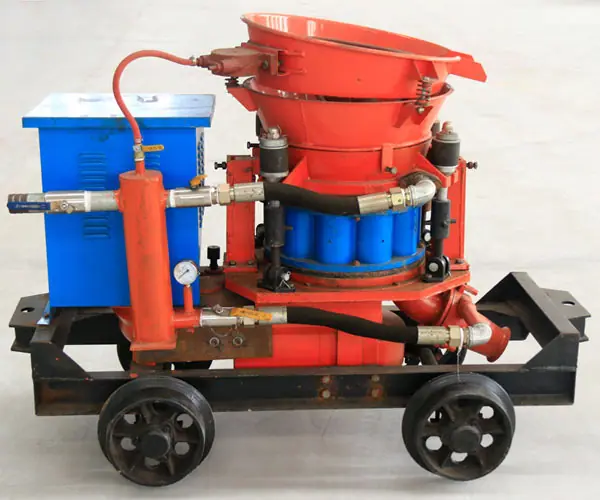

Presentación del Producto Máquina de Gunitado por Vía Húmeda PS7I

La máquina de hormigón proyectado húmedo PS7I es un nuevo tipo de máquina de pulverización de hormigón, utilizada principalmente para la proyección húmeda de hormigón húmedo. La proyección húmeda puede hacer que la mezcla se mezcle uniformemente, la relación agua-cemento se puede controlar con precisión, lo que favorece la hidratación del agua y el cemento, por lo que hay menos polvo, menos rebote, buena homogeneidad del hormigón y alta resistencia. La máquina tiene las características de estructura razonable, rendimiento estable, operación y mantenimiento convenientes, y larga vida útil. Se utiliza ampliamente en minas, túneles, alcantarillas, metros, proyectos hidroeléctricos, proyectos subterráneos y operaciones de construcción de hormigón proyectado en pozos y túneles de minas de carbón.

Estructura y principio de funcionamiento de la máquina de shotcrete por vía húmeda PS7I

La máquina de shotcrete húmedo PS7I se compone principalmente de un motor de accionamiento, un reductor, un conjunto de rotor, una placa de sellado, un asiento de tolva, una tolva vibratoria, un mecanismo de sujeción, un sistema de transporte de acelerante, un sistema de conductos de aire y un dispositivo de control electrónico.

Principio de funcionamiento:

(1) El concreto se mezcla con la mezcladora según la proporción y se agrega a la tolva vibratoria. Cae en la cavidad de material del cuerpo del rotor a través de la rejilla. El cuerpo del rotor giratorio lleva el material en la cavidad de material a la salida del panel, y entra el aire comprimido. Después del "dispositivo de distribución de aire" de esta máquina, se divide en tres caminos: uno hacia el mezclador de agente de fraguado rápido, otro hacia el ciclón (camino a favor del viento), y luego otro hacia el asiento de la tolva (camino a contraviento). El aire en este camino pasa a través del asiento de la tolva y el rotor. La cavidad de material del cuerpo está directamente conectada al puerto de descarga del panel. Por lo tanto, cuando la cavidad de material del cuerpo del rotor alcanza el puerto de descarga, el aire comprimido soplará el material mezclado a través del ciclón y la tubería de arenado hacia la boquilla. Después de que el aire en el camino de aire inferior pasa a través del ciclón, se forma un ciclón. Por lo tanto, cuando el flujo de material pasa a través del ciclón, el material se acelera y gira, por lo que no es fácil que se adhiera y bloquee la tubería.

(2) Sistema de Adición de Acelerador

La adición de agente acelerante líquido se completa mediante un sistema de suministro, que está compuesto por una bomba de agente acelerante. Consta de un tanque de almacenamiento de líquido, un bloque integrado, un medidor de flujo y otros componentes. El bloque integrado incluye una válvula de alivio, una válvula unidireccional y una cámara de mezcla. Después de que la bomba de agente acelerante bombea el agente acelerante líquido desde el tanque de almacenamiento de líquido, pasa a través de la válvula de alivio, la válvula reguladora y el medidor de flujo hacia la cámara de mezcla. El aire a presión del distribuidor de aire sopla el agente acelerante hacia el asiento de la boquilla y lo mezcla con el material agitado. chorro.

Características de la máquina de shotcrete por vía húmeda PS7I

1. Reduce en gran medida la concentración de polvo cerca de la máquina y fuera de la boquilla, lo cual es perjudicial para la salud de los trabajadores.

2. Alta productividad. Las máquinas de proyección de hormigón en seco generalmente no superan los 5 m³/h. Al usar una máquina de proyección de hormigón en húmedo, puede alcanzar los 10 m³/h trabajando manualmente; al usar un robot, puede alcanzar los 20 m³³/h。

3. Baja resiliencia. Al proyectar en seco, la resiliencia del hormigón puede alcanzar entre el 15 % y el 50 %. Con la tecnología de proyección húmeda, la tasa de rebote puede reducirse a menos del 10 %.

4. Durante el rociado húmedo, dado que la relación agua-cemento es fácil de controlar y el concreto no se degrada químicamente, la calidad del concreto rociado puede mejorarse considerablemente y la uniformidad del concreto puede mejorarse. Sin embargo, durante el rociado seco, la relación agua-cemento del concreto la determina la mano que rocía. Los ajustes se realizan basándose en la experiencia y la inspección visual. La calidad del concreto depende en gran medida de la operación correcta del operador.

Parámetros técnicos de la máquina de shotcrete húmedo PS7I
