El principio de funcionamiento de la máquina perforadora de núcleos específicamente para costillas de arco es utilizar un motor para hacer girar a alta velocidad una broca de diamante de pared delgada. Combinada con un sistema de avance manual o automático, realiza perforaciones verticales uniformes a baja velocidad en materiales duros como el concreto, obteniendo así muestras cilíndricas completas y lisas para la inspección de calidad de ingeniería.

Durante la operación, este equipo requiere un suministro continuo de agua para enfriar la broca, prevenir daños por sobrecalentamiento y asegurar que el proceso de perforación sea estable y suave.

El flujo de trabajo principal es el siguiente:

Posicionamiento y Fijación: Mueva el equipo a la posición de perforación, ajuste los tornillos de la base y fije los pernos de expansión, asegurando que el cuerpo de la máquina esté nivelado y estable.

Instalar la broca: Instale la broca de diamante de la especificación correspondiente (por ejemplo, Φ100 mm, Φ150 mm) según el requisito del diámetro del núcleo.

Arranque de la Refrigeración por Agua: Conecte la fuente de agua, verifique el flujo de agua desde la broca y asegure una refrigeración suficiente durante la perforación.

Arrancar la taladradora: Encienda la alimentación, el motor hace girar el husillo y la broca, la velocidad suele ser ajustable entre 360～900r/min.

Avance de perforación: La broca se introduce lentamente en el hormigón girando manualmente el volante o utilizando un dispositivo de avance automático. La velocidad de avance debe controlarse a 3-5 cm/min.

Extracción del núcleo completa: Después de que la broca alcance la profundidad predeterminada, primero levante la broca fuera de la pieza de trabajo, luego apague la alimentación y retire el testigo.

Componentes estructurales clave:

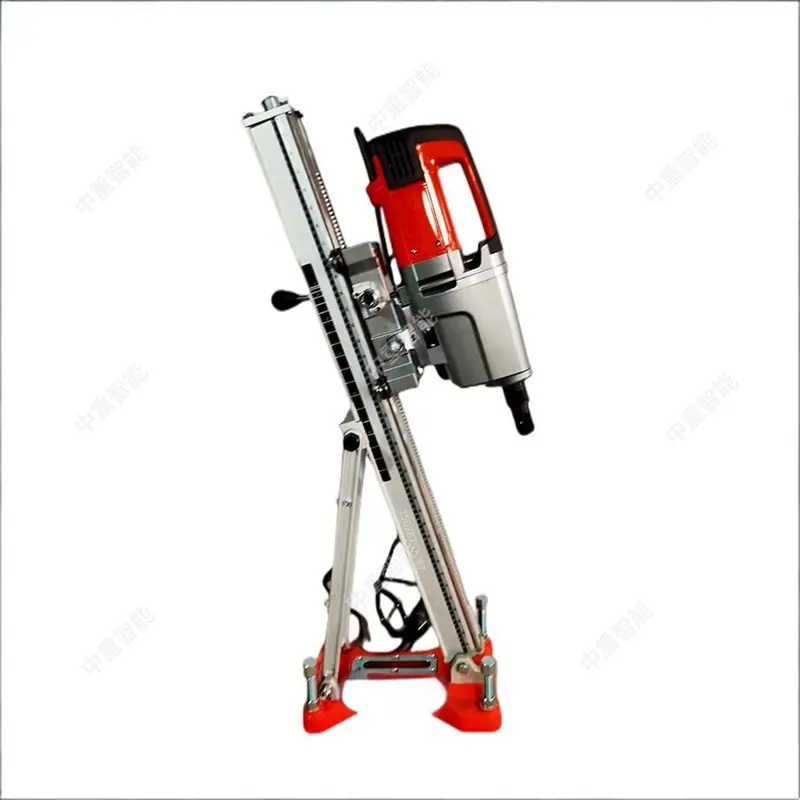

Bastidor y Columna: Adopta una estructura de doble columna o de una sola columna para garantizar la estabilidad de la perforación.

Par de corredera y engranaje: La corredera se mueve hacia arriba y hacia abajo a lo largo de la columna, realizando el movimiento de avance.

Caja de cambios y Husillo: Transmite potencia a la broca, algunos modelos están equipados con ajuste de tres velocidades para adaptarse a diferentes condiciones de trabajo.

Sistema de Protección de Seguridad: Incluye interruptor de protección contra sobrecargas, doble aislamiento, embrague de seguridad, etc., para mejorar la seguridad operativa.

Ventajas del equipo

Alta Seguridad: Equipado con protección contra sobrecorriente y una estructura de doble aislamiento, corta automáticamente la corriente cuando la broca se atasca, garantizando la seguridad operativa.

Ajuste multivelocidad: Ajuste mecánico de tres velocidades, se adapta a las necesidades de perforación de diferentes materiales y profundidades, más eficiente para la perforación de agujeros profundos.

Amplia Aplicabilidad: Se puede utilizar para diversos materiales duros como concreto, asfalto, roca, etc., satisfaciendo las necesidades de prueba de proyectos como túneles, autopistas y presas.

Operación Fácil: Columna ajustable, base fijable, conveniente para mover, perforación precisa, superficie lisa del núcleo de muestra.
