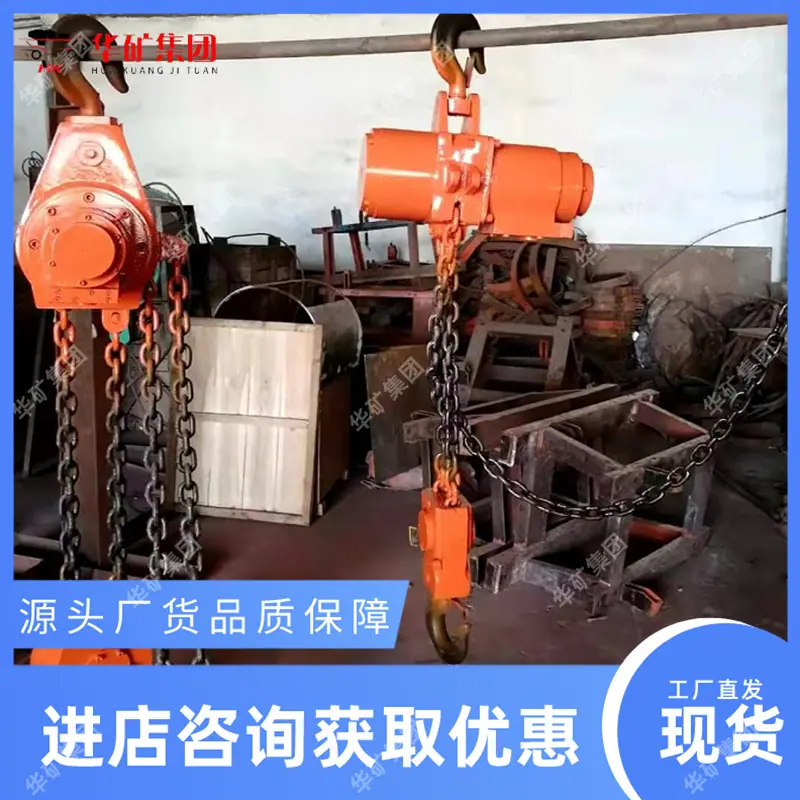

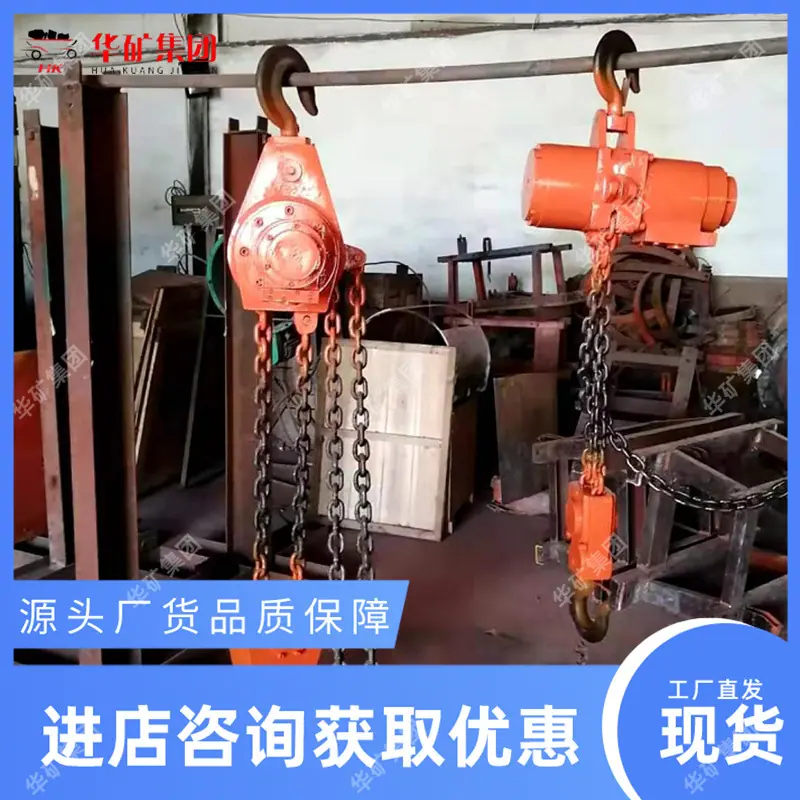

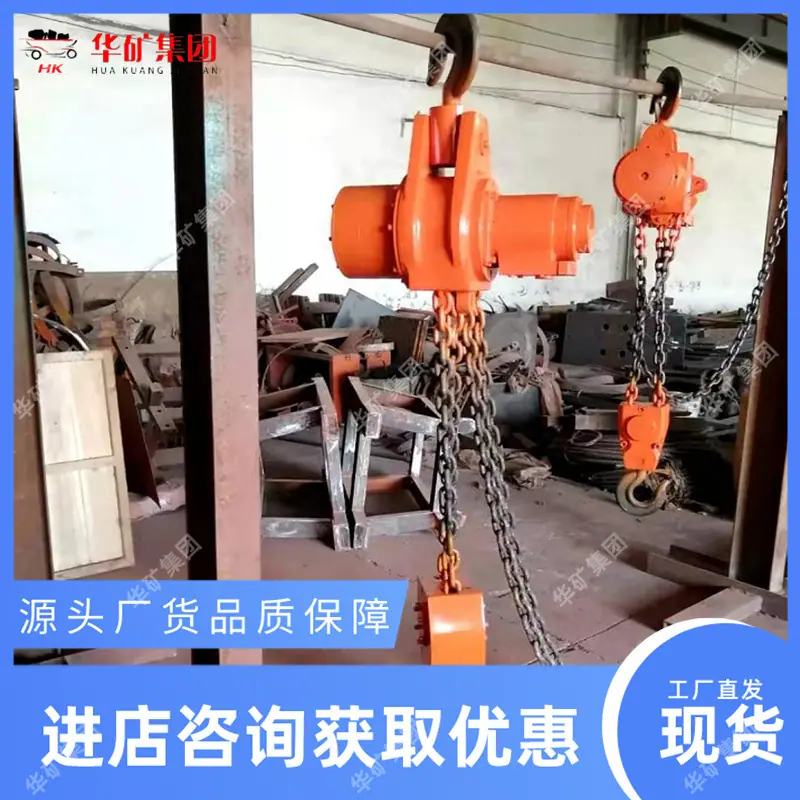

Polipasto hidráulico para minas de carbón con gran capacidad de carga, polipasto hidráulico HYD12 para minas de carbón

Introducción del producto de polipasto hidráulico:

El aceite hidráulico para accionamientos hidráulicos es un fluido de trabajo relativamente común. Se utiliza como fluido de trabajo en sistemas de plataformas marinas, buques e industrias militares. El polipasto hidráulico es a prueba de explosiones y silencioso, con transmisión estable y gran capacidad de carga, y el motor tiene efecto autolubricante.

Descripción de la estructura El polipasto hidráulico utiliza aceite hidráulico como energía para impulsar el motor hidráulico para que gire y completa el trabajo de elevación después de que se cambia la velocidad (desaceleración) para aumentar el torque. La grúa hidráulica se compone principalmente de: Consiste en ① válvula de control manual ② válvula de control principal ③ motor hidráulico ④ mecanismo de frenado ⑤ suspensión ⑥ reductor ⑦ mecanismo de enclavamiento, etc. Ver el diagrama estructural. La estructura ordenada e ingeniosa de estas siete partes garantiza el funcionamiento seguro y eficaz del producto.

① Válvula de control manual: compuesta principalmente por manija, cuerpo de válvula y botón, que puede realizar un cambio de velocidad continuo. ② Válvula de control principal: compuesta principalmente por vástago de válvula, manguito de válvula y resorte. El trabajo de suministro de aceite del motor de aceite se completa conmutando los circuitos de aceite izquierdo y derecho. ③ Motor hidráulico: compuesto principalmente por engranajes, carcasa y anillo de sellado. Cuando el circuito hidráulico se abre y se envía aceite a alta presión al motor, el engranaje gira a alta velocidad. ④ Suspensión: compuesta principalmente por gancho superior, cuerpo de suspensión, piñón, cadena, gancho inferior y otras piezas. ⑤ Reductor: compuesto principalmente por carcasa y un conjunto de mecanismo reductor planetario, que tiene la función de reducir la velocidad y aumentar el par. ⑥ Mecanismo de frenado: compuesto principalmente por pastilla de fricción de freno, pastilla de luz de freno, cilindro de aceite y. ⑦ Mecanismo de enclavamiento: compuesto principalmente por bloque anticolisión y bloque límite. Desempeña una función anticolisión y de protección al subir y bajar a la posición.

Parámetros principales y rendimiento del polipasto hidráulico:

1. La presión de trabajo del motor hidráulico es de aproximadamente 70~160 bar;

2. Cuando la carga nominal es de 6 toneladas, la velocidad de elevación es de 1,8 a 3 m/min y la velocidad de descenso es de 2,4 a 3,8 m/min;

3. El polipasto hidráulico tiene protección contra sobrecarga y funciones de parada de emergencia;
