Mesa de trabajo giratoria, plato giratorio minero, control automatizado, plato giratorio de alta eficiencia y alta resistencia, mesa de trabajo giratoria

Una mesa giratoria es un accesorio de máquina herramienta con una superficie giratoria, que se utiliza para sujetar piezas de trabajo y lograr posicionamiento rotatorio e indexado. También se conoce como plato giratorio o cuarto eje, y es uno de los componentes funcionales centrales de las máquinas herramienta CNC. Puede ayudar a completar el mecanizado de múltiples caras, el mecanizado rotatorio continuo y las operaciones de mecanizado que requieren indexación, como agujeros, ranuras y superficies curvas. Se utiliza ampliamente en múltiples campos como maquinaria, energía, defensa nacional, automotriz y aeroespacial, proporcionando soporte clave para el mecanizado de alta precisión y alta eficiencia.

Tocadiscos Universal：Como accesorios importantes para mandrinadoras, taladradoras, fresadoras y mortajadoras, satisfacen las necesidades convencionales de procesamiento de indexación.

Plato giratorio horizontal：La mesa se coloca horizontalmente y es impulsada por un par tornillo sin fin - rueda helicoidal. La circunferencia exterior de la mesa está grabada con líneas de graduación divididas equitativamente en 360°, que, junto con un dial de división fina y una rueda de mano, logran el control del ángulo. La precisión de indexación es generalmente de ±60″, y también se puede accionar mediante potencia a través de un acoplamiento conectado al dispositivo de transmisión de la máquina herramienta.

Plataforma giratoria vertical y horizontal：La base tiene dos superficies de montaje mutuamente perpendiculares, lo que permite colocar la superficie de la mesa tanto horizontal como verticalmente, adaptándose a diferentes escenarios de procesamiento.

placa giratoria：La mesa de trabajo se puede inclinar en cualquier ángulo dentro del rango de 0° - 90°, permitiendo un ajuste preciso del ángulo de la pieza de trabajo en el espacio, satisfaciendo requisitos de mecanizado complejos.

Plataforma Giratoria Óptica：El valor del ángulo se lee a través del ocular o la pantalla de luz subdividiendo y ampliando la escala mediante un sistema óptico.

Tocadiscos Digital：El husillo está equipado con una rejilla circular de precisión o un codificador inductivo circular, y el valor del ángulo se muestra mediante un dispositivo de visualización digital, lo que hace que la lectura sea intuitiva y conveniente.

Plataforma Giratoria de Engranajes de Cara Extrema de Ultra Precisión：Utiliza un par de engranajes de cara rectificados con precisión para indexación y posicionamiento. Los recuentos de dientes comunes incluyen 1440, 720 o 360 dientes, logrando una excelente precisión de indexación.

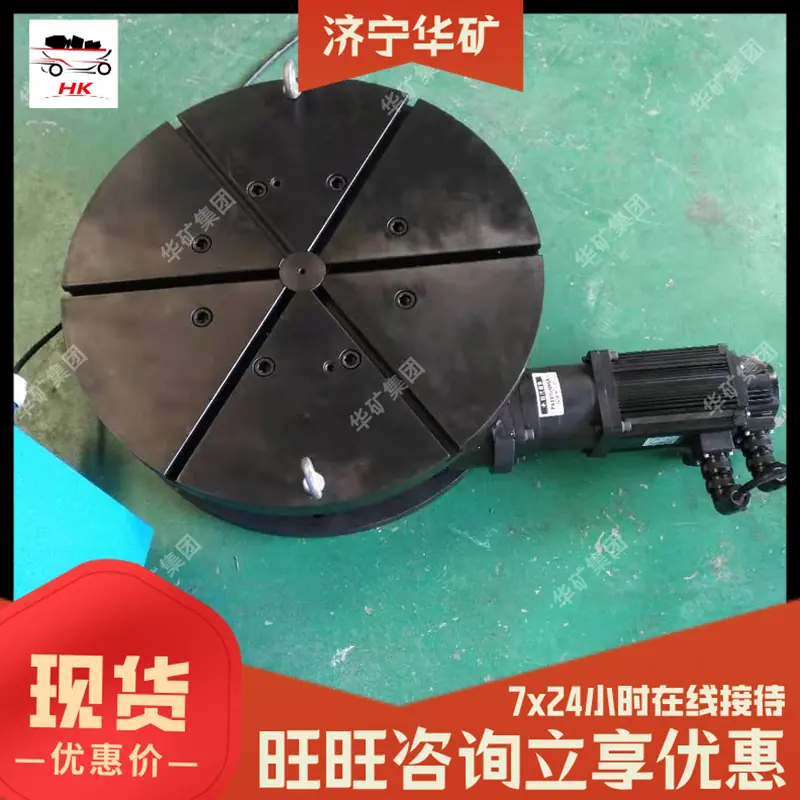

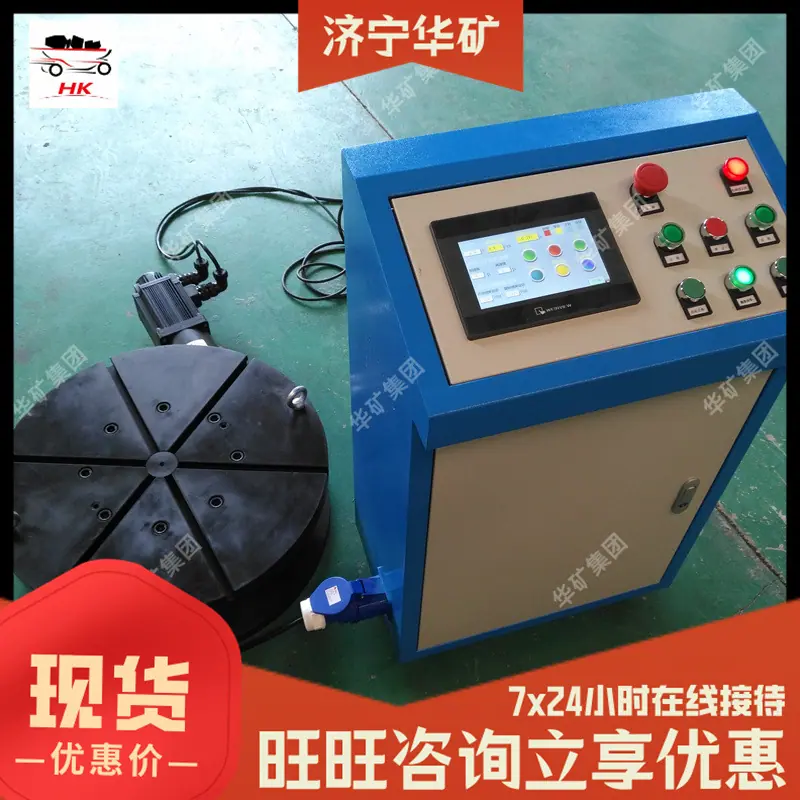

Mesa giratoria CNC：También conocido como mesa giratoria CNC, impulsada por un servomotor o motor paso a paso para lograr un ajuste angular automatizado. A menudo se utiliza como un eje servo (como el eje B o el eje C) en fresadoras CNC para participar en el control del eje de coordenadas. Se puede emparejar con servomotores de CA o motores paso a paso para completar divisiones angulares arbitrarias y se utiliza ampliamente en el campo del mecanizado CNC.
