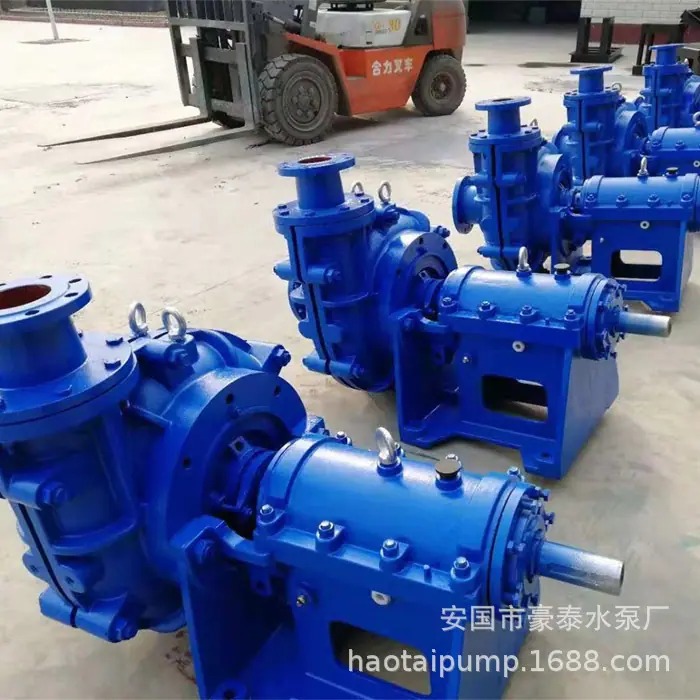

Introducción a las Bombas de Lodos Tipo AH, M y HH La bomba tipo AH es una bomba centrífuga de lodos horizontal en voladizo. Es adecuada para transportar lodos altamente abrasivos y de alta concentración en sectores industriales como la metalurgia, la minería, el carbón, la energía y los materiales de construcción. Este tipo de bomba también se puede usar en serie para múltiples etapas. El cuerpo de la bomba de los tipos M, AH y HH tiene revestimientos metálicos resistentes al desgaste o revestimientos de caucho reemplazables, y el impulsor está hecho de materiales metálicos o de caucho resistentes al desgaste.

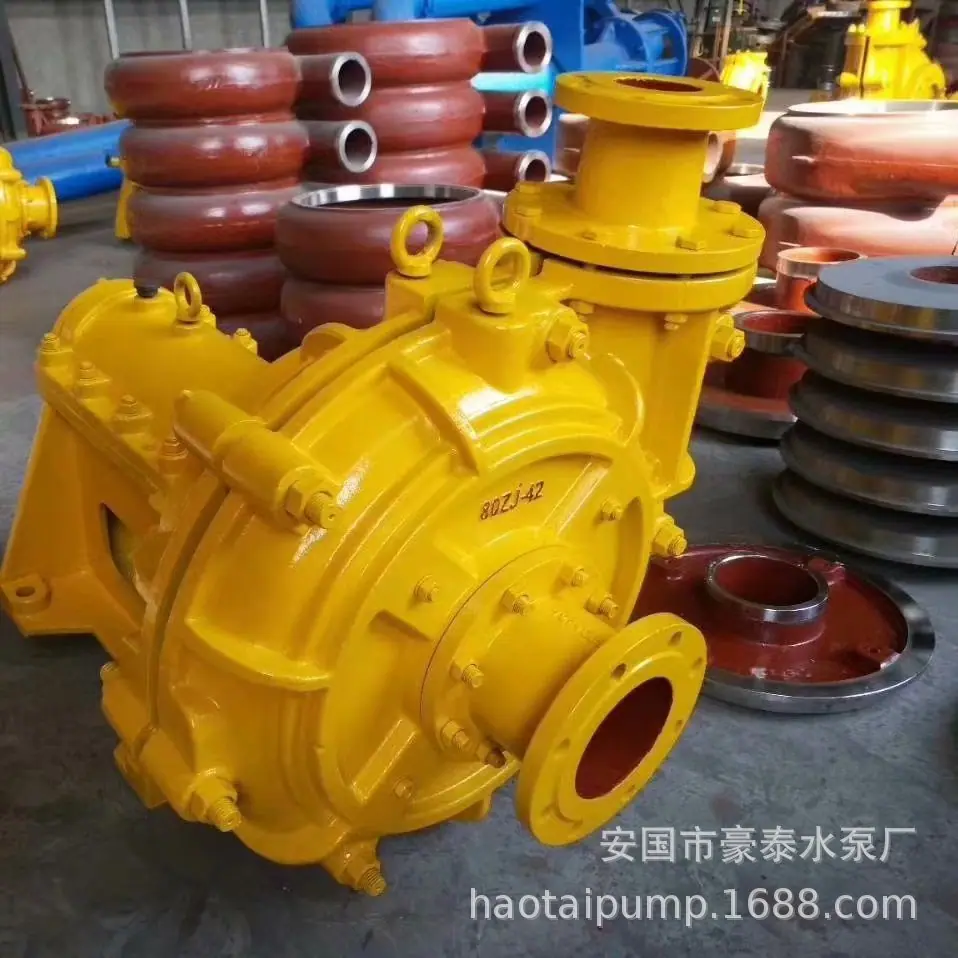

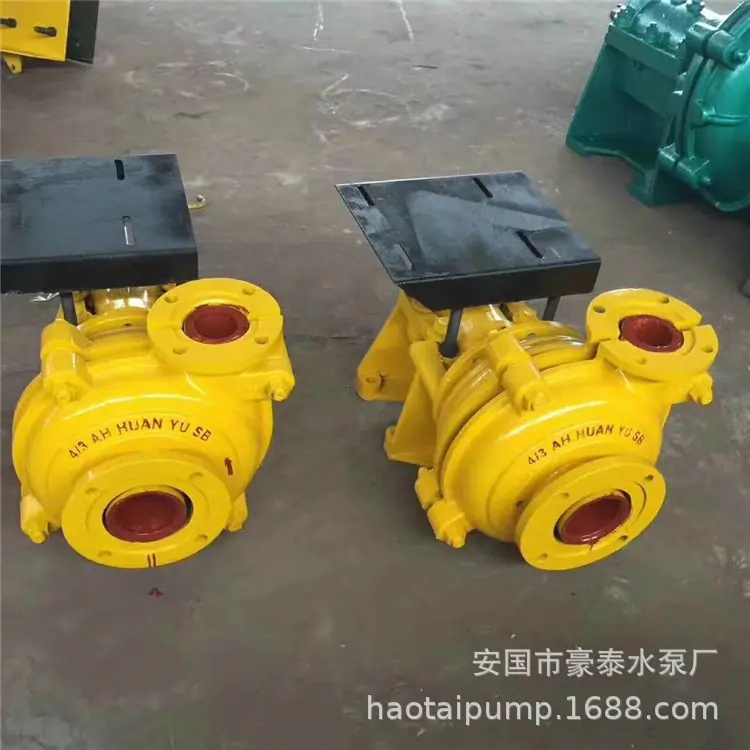

Introducción a la Bomba de Lodos AH

Carcasa de la Bomba, Tapa de la Bomba y Partes Húmedas: Esta serie de bombas es una bomba para lodos de estructura de doble carcasa, horizontal, de línea central vertical. La carcasa de la bomba y la tapa de la bomba están equipadas con revestimientos metálicos reemplazables. El material del revestimiento es un material de aleación resistente al desgaste de alto cromo, y el revestimiento se puede usar hasta que se desgaste por completo, extendiendo el ciclo de mantenimiento y reduciendo los costos operativos. La dirección de descarga de la bomba se puede girar e instalar en 8 ángulos.

Conjunto de Rodamientos: El conjunto de rodamientos de la bomba adopta una estructura cilíndrica, que facilita el ajuste del espacio entre el impulsor y la placa de cubierta frontal y puede retirarse como un todo durante el mantenimiento. Los rodamientos se lubrican con grasa.

Sello de Eje (Sellado): Los tipos de sellos de eje para bombas incluyen sellos de empaque, sellos de impulsor auxiliar y sellos mecánicos.

Método de transmisión: Incluye transmisión por correa trapezoidal, transmisión por acoplamiento flexible, transmisión por reductor de engranajes, transmisión por acoplamiento hidráulico, unidad de variador de frecuencia, control de velocidad por tiristor, etc. Entre ellos, la transmisión por correa trapezoidal incluye transmisiones CL, CV, CR, ZL, ZV, ZR.

Rendimiento General: La bomba tiene un amplio rango de rendimiento, buen rendimiento de cavitación y alta eficiencia. Se puede utilizar la conexión en serie multietapa para cumplir con los requisitos de transporte a larga distancia. Se pueden seleccionar varios metales para las partes del flujo y se aumenta la profundidad. Al utilizar múltiples velocidades y múltiples variaciones, la bomba puede operar en buenas condiciones de trabajo. Tiene una larga vida útil, alta eficiencia operativa y puede cumplir con diversas condiciones de bombeo severas.

Principio de funcionamiento de la bomba de lodos

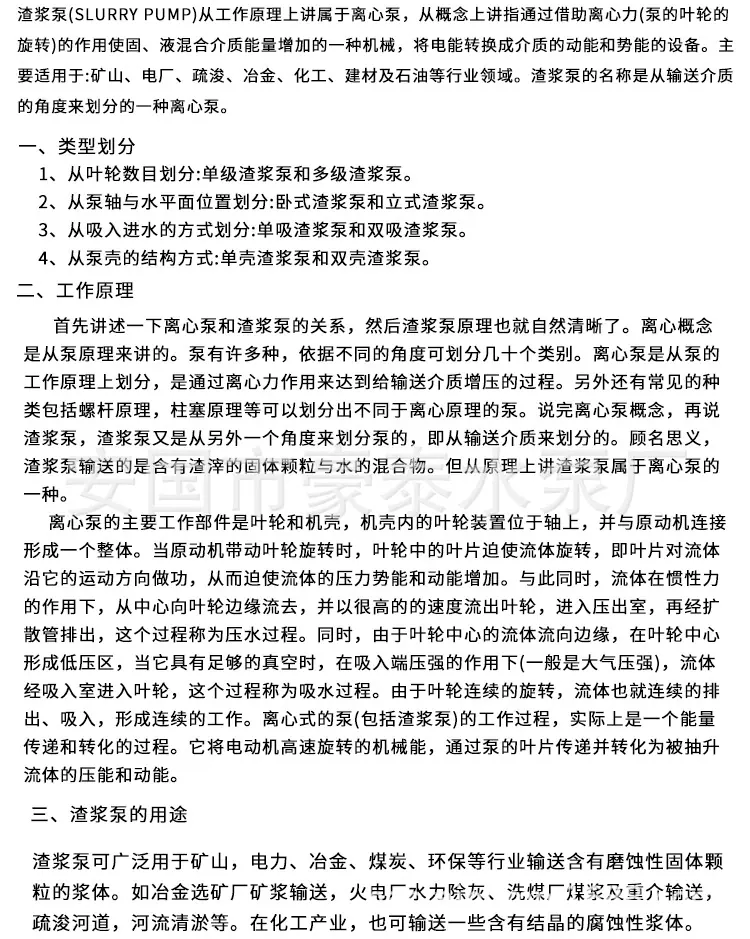

Primero, hablemos sobre la relación entre las bombas centrífugas y las bombas de lodo, y luego el principio de las bombas de lodo se aclarará naturalmente. El concepto centrífugo se basa en la bomba. Hay muchos tipos de bombas, que se pueden dividir en docenas de categorías según diferentes ángulos. Las bombas centrífugas se dividen según el principio de funcionamiento de la bomba, que es el proceso de presurizar el medio de transporte a través de la acción de la fuerza centrífuga. Además, existen tipos comunes que incluyen el principio de tornillo, el principio de pistón, etc., que se pueden dividir en bombas diferentes de los principios centrífugos. Después de hablar sobre el concepto de bombas centrífugas, hablemos sobre las bombas de lodo. Las bombas de lodo se dividen desde otra perspectiva, es decir, desde el medio de transporte. Como su nombre indica, las bombas de lodo transportan una mezcla de partículas sólidas que contienen escoria y agua. Pero en principio, las bombas de lodo son un tipo de bomba centrífuga. De esta manera, estos dos conceptos se explican claramente.

Las partes principales de trabajo de una bomba centrífuga son el impulsor y la carcasa. El conjunto del impulsor dentro de la carcasa está montado en un eje y conectado al motor principal, formando una unidad completa. Cuando el motor principal impulsa el impulsor a girar, las álabes del impulsor obligan al fluido a girar. Es decir, los álabes realizan trabajo sobre el fluido en la dirección de su movimiento, obligando así a que la energía potencial y la energía cinética del fluido aumenten. Al mismo tiempo, bajo la acción de las fuerzas inerciales, el fluido fluye desde el centro hacia el borde del impulsor y sale del impulsor a muy alta velocidad, entrando en la cámara de descarga y luego siendo descargado a través del difusor. Este proceso se llama proceso de bombeo. Simultáneamente, debido a que el fluido en el centro del impulsor fluye hacia el borde, se forma una zona de baja presión en el centro del impulsor. Cuando tiene suficiente vacío, bajo la acción de la presión en el extremo de succión (generalmente presión atmosférica), el fluido entra al impulsor a través de la cámara de succión. Este proceso se llama proceso de succión. Debido a la rotación continua del impulsor, el fluido se descarga y se succiona continuamente, formando una operación continua.

El proceso de funcionamiento de una bomba centrífuga (incluida la bomba de lodos) es en realidad un proceso de transferencia y conversión de energía. Transfiere la energía mecánica de la rotación a alta velocidad del motor a través de los impulsores de la bomba y la convierte en la energía de presión y la energía cinética del fluido bombeado.

Aplicación de bomba de lodo fraccional AH, M, HH

Las bombas de lodos pueden usarse ampliamente en industrias como la minería, la generación de energía, la metalurgia, el carbón y la protección ambiental para transportar lodos que contienen partículas sólidas abrasivas. Por ejemplo, transporte de lodos en plantas de beneficio metalúrgico, eliminación hidráulica de cenizas en centrales térmicas, transporte de lodos de carbón y medios densos en plantas de lavado de carbón, dragado de ríos, desarenado de ríos, etc. En la industria química, también pueden usarse para transportar algunos lodos corrosivos que contienen cristales.

Primero, en la aplicación de plantas de beneficio, alrededor del 80% se utiliza en las plantas de beneficio de la industria minera. Debido a las condiciones de operación relativamente duras de la selección inicial del mineral, la vida útil de las bombas de lodo es generalmente menor en esta etapa. Por supuesto, los diferentes minerales tienen diferente abrasividad. Por ejemplo, en etapas como el transporte de concentrado, la abrasividad se reduce relativamente y la vida útil general de la bomba es más larga. Por lo tanto, cuando los usuarios preguntan generalmente sobre la vida útil de los productos de un proveedor durante el proceso de adquisición, estrictamente hablando, ningún fabricante prometerá un ciclo de vida útil exacto sin fundamento, porque la vida útil de las partes de flujo (partes resistentes al desgaste y a la corrosión) depende de varios factores diferentes. La diversidad y complejidad de las condiciones de operación conducen a diferencias en la vida útil de los materiales de la misma calidad. Sin embargo, en la etapa de selección inicial, los fabricantes capaces pueden realizar un diseño de selección de condiciones de operación razonable para ellos. Fábrica de Bombas Haotai de Anguo, Hebei. Segundo, en la industria eléctrica, se utiliza principalmente en centrales térmicas. Actualmente, los principales tipos de generación de energía en China son la energía térmica y la energía hidroeléctrica. En las centrales térmicas, debido a la gran cantidad de carbón utilizada para la generación de energía, las escorias o cenizas generadas después de quemar el carbón deben eliminarse. Las bombas de lodo se utilizan para la eliminación de cenizas. Después de mezclar una cierta cantidad de agua con las escorias, se transportan al sitio de disposición de cenizas mediante bombas de lodo. Por lo tanto, a veces las bombas de lodo también se llaman bombas de cenizas en las centrales eléctricas.

En tercer lugar, en la industria de lavado de carbón, debido a las diferentes condiciones de trabajo, los trozos grandes de carbón y la ganga de carbón son propensos a la obstrucción, lo que impone altas exigencias al diseño de las bombas de lodo. En 2005, una planta de lavado de carbón bajo la Oficina Minera de Huaibei adoptó una bomba de lodo especialmente diseñada para reemplazar la original importada de Australia. Ha estado operando normalmente hasta la fecha, transportando trozos grandes de carbón y ganga de carbón sin obstrucción, y su vida útil supera la de las bombas importadas.

En el campo de la selección de arena de agua de mar, la aplicación de bombas de lodo también ha comenzado a ser gradualmente reconocida por los clientes. Sin embargo, al seleccionar arena de agua de mar y dragar arena de ríos, es más probable que las bombas de lodo se llamen bombas de arena y bombas de dragado. Aunque los nombres son diferentes, todas pueden llamarse bombas de lodo en términos de características estructurales y principios de rendimiento de la bomba. Por lo tanto, a menudo lo llamamos una bomba de arena en la selección de arena de agua de mar, y bombas de dragado en el dragado de ríos.

Aunque las bombas de lodos tienen una amplia gama de usos, la aplicación correcta es muy importante. El nombre de bombas de lodos ha causado que algunas personas ajenas a la industria lo malinterpreten debido a las limitaciones de su nombre. De hecho, las bombas de lodo, las bombas para impurezas, las bombas de dragado, las bombas para remover sedimentos, etc., están todas dentro del ámbito de aplicación de las bombas de lodos. En el proceso de aplicación de las bombas de lodos, es importante prestar atención al diseño razonable, al cálculo correcto y a la selección apropiada. Estos puntos son muy importantes.
