Puerta plana electrohidráulica

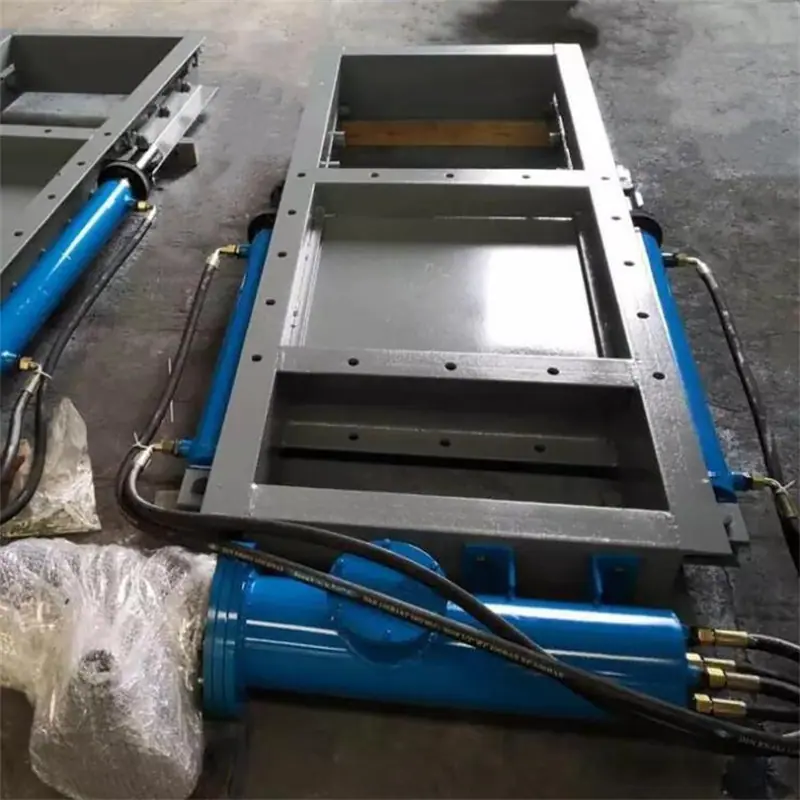

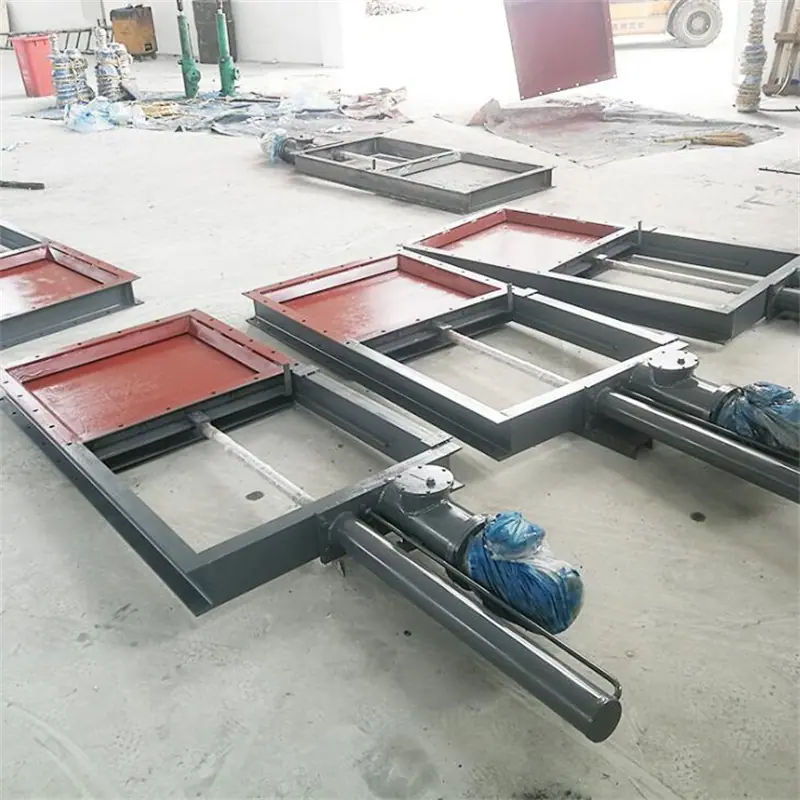

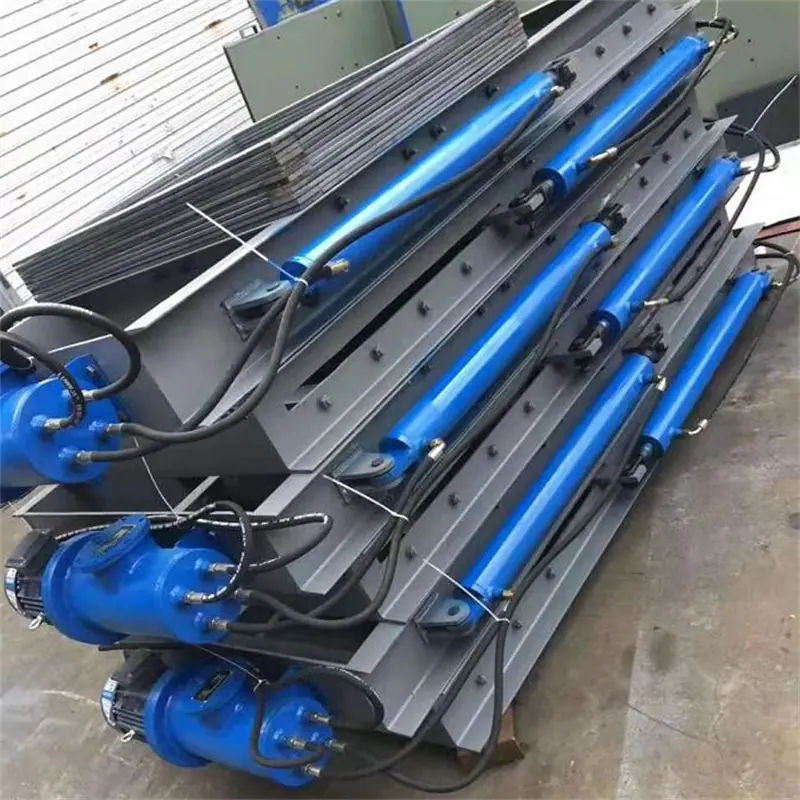

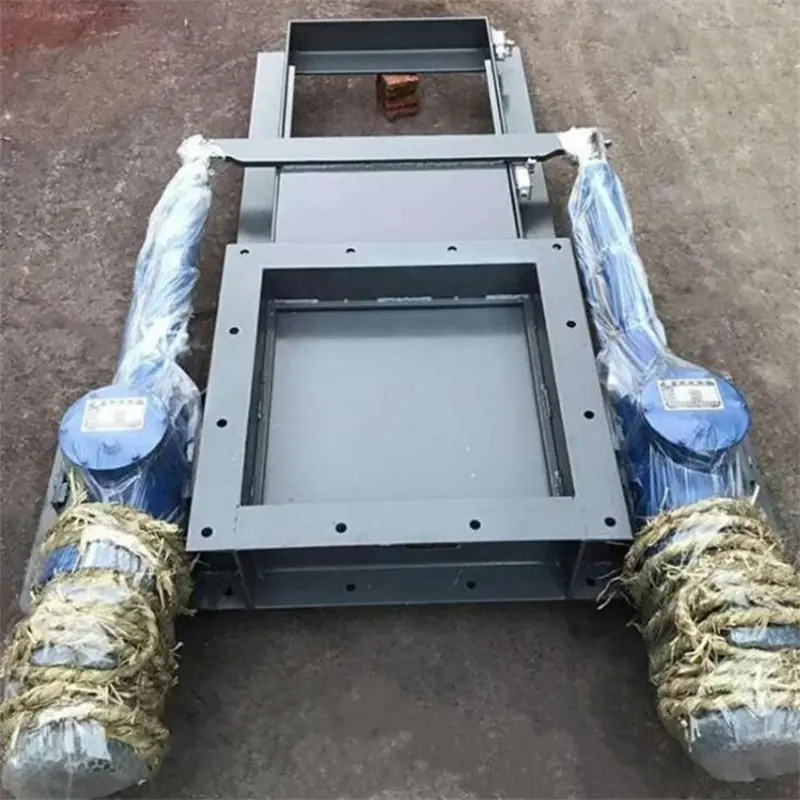

La válvula de compuerta plana electrohidráulica DPZ se compone de un actuador electrohidráulico dividido, el cuerpo de la válvula de compuerta y un cilindro de accionamiento. El cilindro de accionamiento es actuado por presión hidráulica para mover la placa de compuerta deslizante en un movimiento horizontal alternativo, cumpliendo los requisitos de apertura, cierre y control. A menudo se utiliza como válvula de compuerta de carga debajo de tolvas de carbón (u otras tolvas de material) y pertenece a la categoría de válvulas de compuerta de carga intermitente. Dependiendo del material, el caudal y los requisitos funcionales, también se pueden seleccionar compuertas sectoriales electrohidráulicas o compuertas de cuña electrohidráulicas como equipo de descarga y control debajo de las tolvas de material.

Válvula de Compuerta Eléctrica Válvula de Compuerta Plana Eléctrica Válvula de Compuerta Plana Electrohidráulica

Características estructurales:

1. Estructura simple, peso ligero, apertura y cierre bidireccional, sellado flexible y fiable, instalación conveniente, bajo mantenimiento, larga vida útil.

2. Adopta una estructura con ruedas guía y rodillos de arrastre, logrando sincronización mecánica. La estructura es compacta y previene el atasco de material y la desviación de la placa guía.

3. Las piezas y componentes están estandarizados, tienen buena intercambiabilidad, son fáciles de inspeccionar y mantener, y tienen bajos costos de mantenimiento en etapas tardías.

4. Adopta un propulsor electrohidráulico dividido (unidad de potencia hidráulica en miniatura) para la transmisión de manera de una estación y doble cilindro. Ocupa poco espacio, funciona suavemente y tiene un control preciso.

5. Puede aceptar señales de ajuste o de la unidad transmisora para control automático, capaz de lograr control de carrera, visualización de señal; control centralizado remoto, visualización digital; o control por microcomputadora de 4~20mA.

Válvula de Compuerta Eléctrica Válvula de Compuerta Plana Eléctrica Válvula de Compuerta Plana Electrohidráulica

Parámetros del producto de portón plano eléctrico:

Las válvulas de compuerta eléctricas también se llaman válvulas de compuerta helicoidales eléctricas. Las compuertas eléctricas se suelen utilizar junto con el descargador. El diámetro de la válvula de compuerta helicoidal eléctrica coincide con el puerto de alimentación del descargador y existen dos tipos: cuadrados y redondos. La ventaja de la válvula de compuerta eléctrica es que no hay ranuras en el diámetro del cuerpo de la válvula, el medio no se atascará ni obstruirá, y tiene características de flujo completamente pasante, lo que la hace adecuada para su uso en tuberías con medios pulverulentos y granulares. La estructura de sellado de la válvula de compuerta se puede dividir en estructuras de sellado blando y sellado duro. La válvula de compuerta eléctrica tiene las características de buena mano de obra y estructura compacta. El asiento de la válvula de sellado es una estructura móvil diseñada con funciones antidesgaste y de compensación automática, por lo que tiene una vida útil más larga. Durante el proceso de cierre y apertura de la válvula de compuerta, el asiento de la válvula y la placa de la compuerta siempre están en estrecho contacto, lo que hace que la fuerza de apertura y cierre de la válvula sea estable y tenga las características de corte del medio.
