Abrazadera de Manguera con Brida de Aleación de Aluminio Dn50-Dn400 Abrazadera de Tubería de Seguridad Abrazadera de Manguera con Brida de Aluminio

Abrazadera de seguridad forjada también llamada abrazadera de tubería de seguridad, abrazadera de seguridad de aleación de aluminio, abrazadera de acero inoxidable.
Está compuesto por dos placas semicirculares curvadas hacia afuera y cuatro tornillos. Normalmente, las posiciones para conectar tuberías de agua se fijan con abrazaderas para manguera o abrazaderas de un solo perno, pero estas solo se pueden usar para conexiones de tuberías de agua de baja presión y no pueden soportar alta presión. El círculo interior de la abrazadera de seguridad tiene marcas de mordida corrugadas, que pueden evitar eficazmente que la abrazadera se caiga debido a una presión excesiva. Además, los puntos de apriete en ambos lados de la abrazadera de seguridad se aseguran con dos tornillos, lo que garantiza que no se desprenderá de la conexión de la tubería de agua durante el uso. Proceso de forjado

DIN2817、EN14420-3 Algunas personas lo llaman abrazadera de dos piezas, que en realidad es una traducción directa del inglés. Su función es similar a la de una abrazadera para mangueras, pero es diferente de las conexiones rápidas con las que se utiliza. Por lo tanto, aquí lo llamamos abrazadera de seguridad según la costumbre china, y se divide por material en: abrazadera de seguridad de acero inoxidable, abrazadera de seguridad de aluminio, abrazadera de seguridad de latón.
Ejecutar la norma DIN2817 con junta de manguito roscado
Rango de presión de trabajo aplicable para abrazaderas de dos piezas:
El conector para sujetar la manguera de goma con aleación de aluminio forjado de dos piezas tiene una presión de trabajo de 25 bar apto para mangueras de goma; la presión de trabajo para el conector de manguito de aluminio es de 16 bar; el hecho de polipropileno PP es de 10 bar; la junta de sellado es a base de poliuretano, y la junta de sellado para el conector de acero inoxidable es politetrafluoroetileno PTFE.
Un extremo de la unión de manguito con rosca macho es una rosca externa, y el otro extremo está equipado con una abrazadera para tubería de aleación de aluminio forjado.
Un extremo del conector de manguito roscado hembra tiene una tuerca giratoria (no es de rosca estándar NPT) y el otro extremo está equipado con una abrazadera de tubería de aleación de aluminio forjado.
Características de la abrazadera de dos piezas:
La abrazadera de dos piezas según DIN2817 y EN14420-3 tiene un fuerte rendimiento de sellado plano. Al usar componentes del tamaño adecuado, puede lograr un cierre sin juntas, haciendo que la conexión sea visualmente más atractiva. Al mismo tiempo, su resistencia a la presión es bastante estable, asegurando cualquier uso de este producto. La presión de trabajo adecuada es de 25 bar. La ventaja principal es su conexión muy simple y fácil de usar, que puede reducir adecuadamente el tiempo de construcción y aumentar la eficiencia de la construcción en el sitio. Si su producto tiene un diámetro nominal de DN250 o mayor, solo proporcionamos una conexión de brida en el extremo.

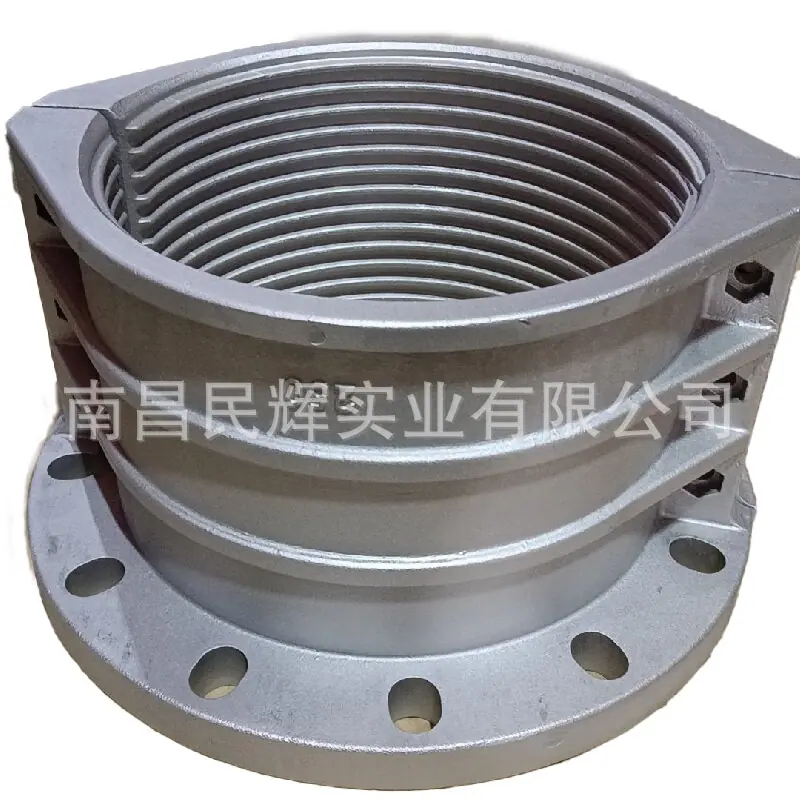

Abrazadera de Tubo con Brida de Aleación de Aluminio
【Estándar】Estándar de EE. UU. / Estándar del Reino Unido
【Método de Fabricación】Fundición
[Material] Aleación de aluminio
【Tamaño】2"-16"(DN50-DN400)
【Características】Cierre de perno de dos piezas;
【Uso y Alcance de Aplicación】Se utiliza para conectar el equipo principal de diversas mangueras flexibles de transporte de petróleo de gran calibre. Ampliamente utilizado en sistemas de transporte de petróleo y agua en industrias como equipos petroleros, maquinaria minera, conservación de agua e industria química.

Estándar:EN14420-3/DIN2817

Proceso: Forjado

Tornillo: DIN912/EN ISO4762 (Tornillo de cabeza cilíndrica con hexágono interior estándar alemán)

Tuerca: DIN934/EN ISO4032 (Tuerca Hexagonal Norma Alemana)
