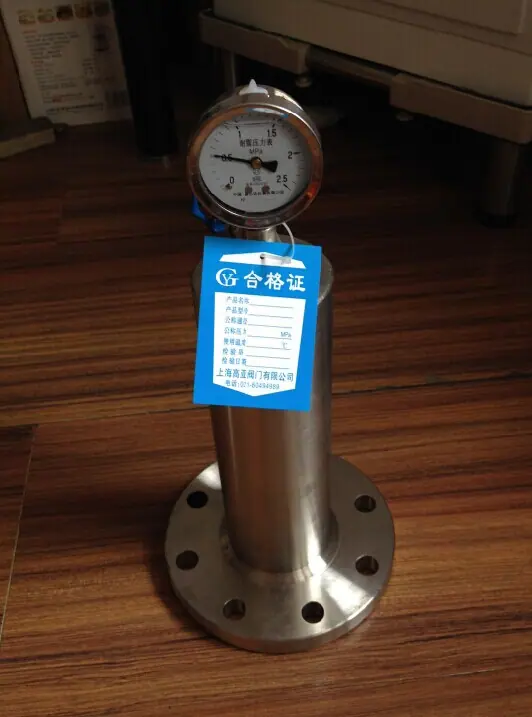

Amortiguador de Golpe de Ariete Amortiguador de Golpe de Ariete de Acero Inoxidable

Manual de Instrucciones del Amortiguador de Golpes de Ariete Tipo Pistón

Modelo del Producto: GY9000

产品展示


水锤消除器主图




1. Características del producto
El Arrestador de Golpe de Ariete Tipo Pistón GY9000-16/25P puede eliminar eficazmente las oscilaciones irregulares de onda de choque causadas por el golpe de ariete y las sobrepresiones que pueden ocurrir en los sistemas de transmisión de fluidos, sin necesidad de detener el flujo del fluido. Esto logra el propósito de eliminar las ondas de choque destructivas y proporcionar protección.
2. Principio de funcionamiento

El supresor de golpe de ariete tipo pistón GY9000-16/25P tiene una cámara de gas sellada en su interior, con un pistón en el extremo inferior. Cuando una onda de choque entra en el supresor de golpe de ariete, la onda de golpe de ariete actúa sobre el pistón, provocando que el pistón se mueva hacia la cámara de gas. La carrera del movimiento del pistón está relacionada con la presión del gas en la cámara de gas y la magnitud de la onda de golpe de ariete. Bajo la acción dual del gas a cierta presión y el golpe de ariete irregular, el pistón se mueve hacia arriba y hacia abajo, formando un equilibrio dinámico, eliminando así eficazmente las oscilaciones de las ondas de golpe de ariete irregulares.

3. Principales parámetros técnicos

Presión nominal MPa

presión de prueba

Medios adecuados

Temperatura adecuada

Presión en la cámara de retención de gas (como porcentaje de la presión de la tubería)

Prueba de Presión Sellada

Prueba de presión de resistencia

MPa

MPa

1.6

1.76

2.4

agua pura

<=80℃

50~70%

2.5

2.75

3.75

IV. Diagrama Esquemático Estructural

V. GY9000-16/25 Amortiguador de Golpe de Ariete Tipo Pistón Dimensiones Exteriores Principales y Dimensiones de Conexión Los siguientes datos son solo para referencia

modelo

Diámetro nominal DN

Diámetro de brida D

Diámetro del círculo central de los agujeros para pernos D1

Conecte la parte sobresaliente de diámetro D2

Espesor de brida b

Altura total H

Número de agujeros para tornillos diámetro Z-d

mm

pulgada

1,6 MPa

GY9015

15

1/2

95

65

45

14

200

4-φ14

GY9020

20

3/4

105

75

55

16

300

4-φ14

GY9025

25

1

115

85

65

16

320

4-φ14

GY9032

32

1 1/2

140

100

78

18

340

4-φ18

GY9040

40

1 1/2

150

110

85

18

350

4-φ18

GY9050

50

2

165

125

100

20

455

4-φ18

GY9065

65

2 1/2

185

145

120

20

505

4-φ18

GY9080

80

3

200

160

135

20

745

8-φ18

GY9100

100

4

220

180

155

22

765

8-φ18

GY9125

125

5

250

210

185

22

796

8-φ18

GY9150

150

6

285

240

210

24

828

8-φ23

G9200

200

8

340

295

265

24

918

12-φ23

G9250

250

10

405

355

320

26

948

12-φ25

G9300

300

12

460

410

375

28

970

12-φ25

2.5MPa

G9015

15

1/2

95

65

45

14

220

4-φ14

G9020

20

3/4

105

75

55

16

320

4-φ14

G9025

25

1

115

85

65

16

340

4-φ14

GY9032

32

1 1/4

140

100

78

18

350

4-φ18

GY9040

40

1 1/2

150

110

85

18

380

4-φ18

GY9050

50

2

165

125

100

20

455

4-φ18

GY9065

65

2 1/2

185

145

120

22

505

8-φ18

GY9080

80

3

200

160

135

24

745

8-φ18

GY9100

100

4

235

190

160

24

765

8-φ23

GY9125

125

5

270

220

188

26

796

8-φ25

GY9150

150

6

300

250

218

28

828

8-φ25

GY9200

200

8

360

310

278

30

918

12-φ25

GY9250

250

10

425

370

332

32

948

12-φ30

GY9300

300

12

485

430

390

34

970

16-φ30

Nota: 1. Las dimensiones de la conexión por brida se refieren a la norma GB/T9113.1-2000.
2、Lamentamos no haberle notificado de los cambios en la altura total debido a variaciones en el tamaño del manómetro.

VI. Instalación, Mantenimiento y Precauciones

Los DN15~50 son conexiones roscadas, se instalan verticalmente en la tubería usando una T estándar, se usan en sistemas de tuberías de derivación para eliminar las ondas irregulares de golpe de ariete y el ruido en la tubería. Los DN50~300 son conexiones bridadas, se conectan externamente usando una T estándar.

1. El supresor de golpe de ariete tipo pistón GY900~16/25P debe instalarse lo más cerca posible de la fuente del golpe de ariete. Su instalación debe facilitar el paso sin obstrucciones de la onda de golpe de ariete hacia el supresor. El diagrama esquemático de instalación se muestra en los siguientes dos ejemplos:



7. Precauciones

1. El manómetro en el cuerpo de la válvula muestra la presión de la cámara de aire del cuerpo de la válvula antes de la instalación y la presión de la tubería después de la instalación.

2. Antes de la instalación, confirme que la presión de la cámara de aire del supresor de golpe de ariete no sea superior a la presión de la tubería.

3、Cuando la altura es superior a 50 m, la presión es de 5 kgf/cm². Cuando esto ocurra, se recomienda instalar un supresor de golpe de ariete en cada uno de los puntos de giro debajo del tubo largo y encima de la válvula antirretorno.

4. Para facilitar el mantenimiento, se recomienda dejar un espacio de 10 cm entre el cuerpo de la válvula y la pared para facilitar las operaciones de mantenimiento.

5. Si la presión del agua en la tubería es baja, o la presión en la cámara de aire del supresor de golpe de ariete es baja, puede agregar presión de aire o liberar presión de aire abriendo el tapón de llenado de aire en la parte superior del supresor de golpe de ariete.

6. Presión de la cámara de aire del supresor de golpe de ariete, manteniéndola entre el 50% y el 70% de la presión de la tubería para la efectividad del supresor de golpe de ariete

7. Para aplicaciones a presión abierta en el lado secundario, por ejemplo, válvulas de nivel de agua constante, aparatos sanitarios, grifos, etc., inyecte aire a 1-1.3 Kgf/cmRelativamente adecuado.
