I. Descripción general

   Los aisladores de espiga son uno de los tipos más antiguos de aisladores utilizados en líneas de transmisión y distribución de alto voltaje. Debido a su fabricación sencilla, bajo costo, fácil instalación y capacidad para reducir la altura de la torre (porque el aislador se instala verticalmente, con la parte conectada a tierra en la parte inferior), se utilizan ampliamente en líneas eléctricas aéreas de alto voltaje en áreas ordinarias y áreas contaminadas con voltajes nominales de 6-35kV y frecuencias que no exceden los 100Hz, para el aislamiento y soporte de los conductores.

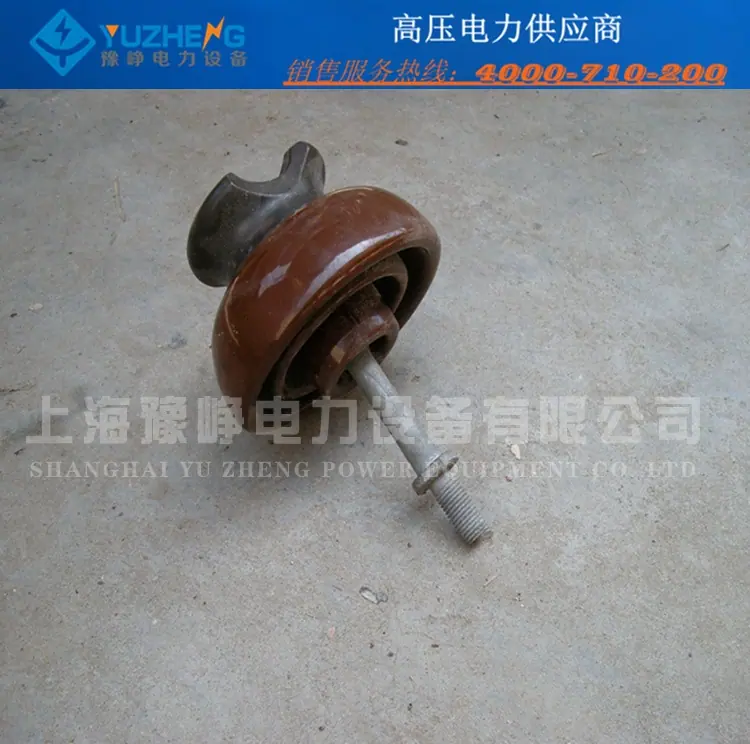

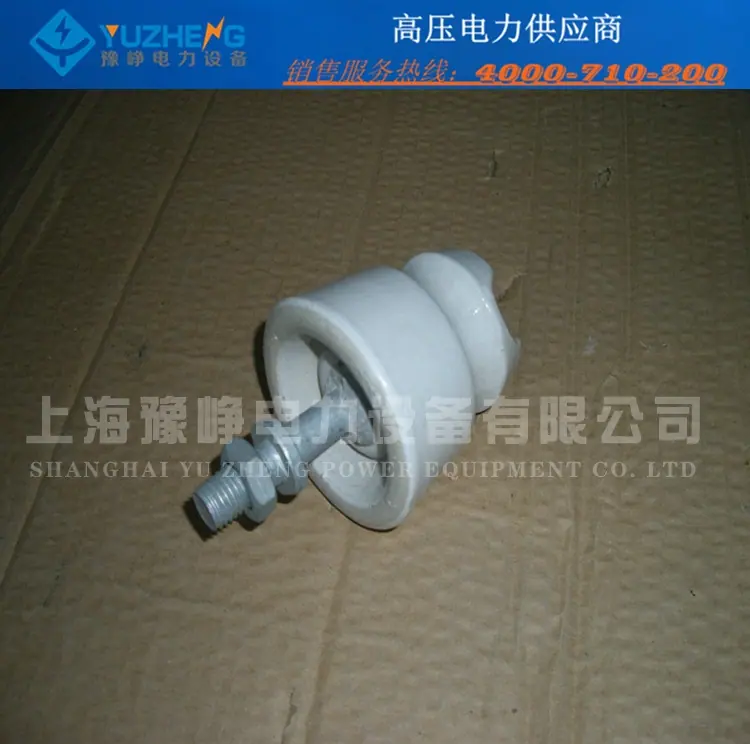

   Los aisladores de pasador constan de una parte aislante y un pasador de acero, y son un tipo de aislador rígido en el que la parte aislante está montada rígidamente en la estructura de soporte mediante un pasador de acero fijado dentro del aislador. El aislador puede estar compuesto por una o varias partes aislantes conectadas permanentemente entre sí. La parte aislante de un aislador de porcelana es una pieza de porcelana, cuya superficie generalmente está vidriada de color marrón o blanco. La fijación de la pieza de porcelana y el pasador puede ser separable o permanente (aisladores de pasador con pasadores pegados).

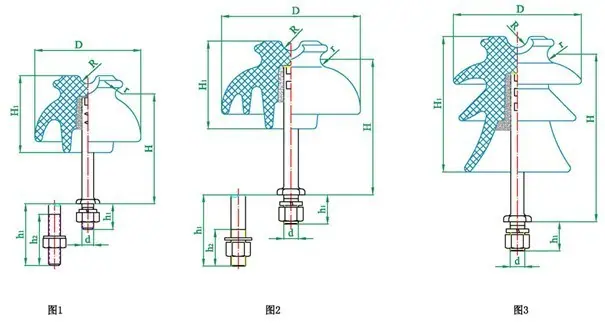

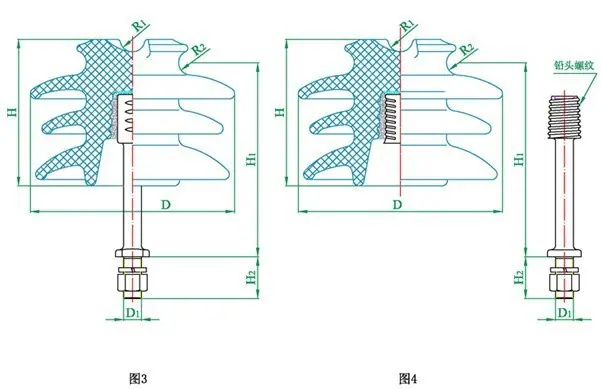

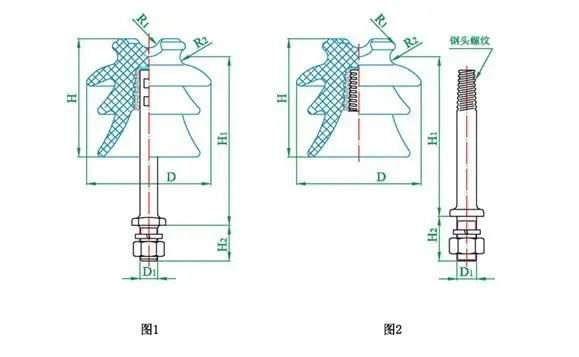

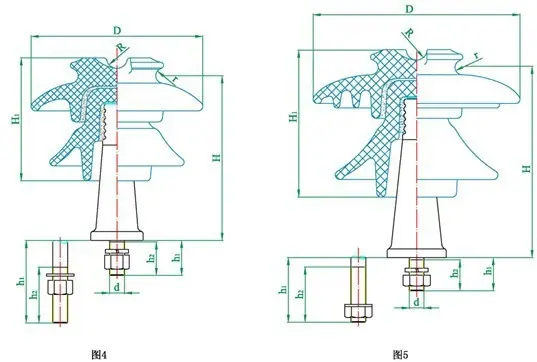

   Los aisladores se dividen en dos formas estructurales: tipo cementado y tipo de conexión roscada con capuchón de zinc. El tipo cementado tiene la parte de porcelana cementada directamente al perno con cemento, y la parte del perno de acero cementada en la parte de porcelana tiene ranuras profundas para evitar que el perno de acero se afloje. Se coloca una junta elástica entre la parte superior del perno de acero y la parte de porcelana. El tipo de conexión roscada con capuchón de zinc tiene un manguito roscado de zinc cementado en el orificio interior de la parte de porcelana con cemento, y luego el perno de acero se conecta mediante las roscas de este manguito. El manguito de zinc tiene un efecto amortiguador y también facilita la sustitución de la parte de porcelana. También existen tipos que utilizan conexión mecánica mediante roscas de porcelana.
   GB1000-1981Los aisladores de porcelana tipo pasador de tipo antiguo especificados en la norma se dividen en cinco niveles según el voltaje nominal: 6, 10, 15, 20, 35 kV. Cada tipo se subdivide además en dos especificaciones según el tipo de pie de acero: pie recto para cruceta de hierro y pie recto para cruceta de madera.
   GB/T1000.2-1988El voltaje nominal de los aisladores de porcelana tipo pasador de nuevo tipo especificados en la norma es de 10 kV en todos los casos, y se dividen en tres tipos según las condiciones ambientales aplicables: tipo ordinario, tipo de aislamiento reforzado 1 (tipo de contaminación media) y tipo de aislamiento reforzado 2 (tipo de contaminación extra pesada).
   Para reducir la interferencia de radio, también hay aisladores de borde (con esmalte semiconductor en la parte superior de la ranura lateral, modelos con la letra "B" en el número de modelo).

2. Estándares Técnicos

   GB/T 1001.1-2003《Aisladores para Líneas Aéreas con Tensiones Nominales Superiores a 1000 V Parte 1: Elementos Aisladores de Porcelana o Vidrio para Sistemas de CA - Definiciones, Métodos de Ensayo y Criterios de Aceptación》
   GB/T 1000.2-1988《Dimensiones y Características de los Aisladores de Porcelana Tipo Pasador para Líneas de Alto Voltaje》
   GB 1000-81《Aisladores de Porcelana de Pasador para Líneas de Alto Voltaje》

3. Descripción del modelo

   GB 1000-1981Regulaciones estándar:
       P——aislador de pasador;
       El número después de "—" es el voltaje nominal, kV;
       T——Palo de hierro;
       M——Hombro de madera.
   GB/T 1000.2-1988Regulaciones estándar:
       P——Aislador ordinario tipo pasador;
       PQ1——Aislador de pasador tipo 1 (tipo de contaminación media) con aislamiento reforzado;
       PQ2 ——Aislador de pasador tipo 2 (tipo de contaminación extra pesada) con aislamiento reforzado;
       El número después de "—" es el valor del voltaje nominal, kV;
       B——La parte de la pieza de porcelana por encima de la ranura lateral, excepto la superficie de cocción, es todo esmalte semiconductor;
       T——con pies, poste de hierro;
       L——Sin pies, la pieza de porcelana está conectada al pie mediante roscas;
       LT——con pies, parte de porcelana conectada a los pies con roscas, asa de hierro;
       TLos números después de 16 y 20 indican el diámetro de la rosca inferior.
