Kubler Kubler Encoder Incremental A020

Nombre del producto:Encoder Incremental KUBLER A020

Número de producto:A020

Descripción del Producto:

Encoder incremental con tecnología de sensor óptico A020 Se puede usar con ejes huecos hasta un diámetro máximo de 42 mm.

Su profundidad de instalación es solo 43 mm, muy adecuado para la instalación en ejes grandes, incluso en espacios de instalación reducidos.

Características de rendimiento:

- Estructura compacta

• Profundidad de instalación reducida, al tiempo que cuenta con un gran eje hueco。

• Proporcionar conectores M12 compactos。

• Radio pequeño del brazo de torsión。

- Flexible

• Con interfaz push-pull, RS422 o SinCos.

• Estándar con eje hueco de 20 mm a 42 mm.

• Con conexión por cable, conector M12 o M23.

Características y Accesorios Opcionales:

- Brazo para cordón, 70 mm

• Para codificadores A020, A02H, H120

• radio máximo de instalación 135 mm

• Adecuado para aplicaciones con pequeños juegos axiales y radiales, se puede ajustar de forma flexible.

- Brazo de perro, largo

• Para codificadores A020, A02H, H120

• radio máximo de instalación 165 mm

• Aplicable a situaciones con pequeños holguras axiales y radiales, se puede ajustar de forma flexible.

- Brazo para cordón, 150 mm

• Para codificadores A020, A02H, H120

• radio máximo de instalación 215 mm

• Adecuado para aplicaciones con pequeños juegos axiales y radiales, se puede ajustar de forma flexible.

- Acoplamiento del estator

• Para codificadores A020, A02H, H120

• Diámetro de paso 59.5 mm

• Adecuado para aplicaciones con juego axial y radial bajo alta dinámica.

- Pasador cilíndrico, con rosca para fijación

• Para codificador A020, A02H

• Con rosca de instalación.

- Brazo de apriete largo

• Para codificador A020, A02H

• Radio de instalación 52 ... 103 mm

• Adecuado para aplicaciones de baja dinámica con juego axial y radial.

- Elemento de resorte corto

• Para codificador A020, A02H

• Diámetro de paso 76 mm

• Adecuado para aplicaciones con espacio de instalación limitado.

- Elemento de resorte largo

• Para codificador A020, A02H

• Radio de instalación 27 ... 36 mm

• Adecuado para aplicaciones con gran juego axial.

- Brazo de sujeción corto

• Para codificador A020, A02H

• Radio de instalación 74,5 mm

• Adecuado para aplicaciones con juego axial.

Parámetros técnicos:

- Tamaño: Ø 100 mm

- Tipo de eje

• Eje hueco de 20 mm, tipo pasante

• Eje hueco de 24 mm, tipo pasante

• Eje hueco de 25 mm, tipo pasante

• Eje hueco de 28 mm, pasante

• Eje hueco de 30 mm, pasante

• Eje hueco de 38 mm, pasante

• Eje hueco de 40 mm, pasante

• Eje hueco de 42 mm, pasante

• Eje hueco de 1 pulgada, pasante

- Tipo de brida

• Diámetro 100.00 mm

• Diámetro 115.00 mm

- Tipo de conexión

• Cable radial

• Conector Radial M23

• Conector radial M12

- Escaneo: Óptico

- resolución máxima: 5.000 ppr incremental

- Fuente de alimentación

• Voltaje de 5 V CC

• 5...30 V de voltaje CC

• 10...30 V de voltaje CC

Propiedades mecánicas

- velocidad más alta ：3000 min-1

- Momento de Inercia de Masa ： < 150 x 10-6 kgm2

- Par de arranque a 20 °C [68 °F] sellado: < 0.2 Newton metros

- Peso: Aprox. 0.7 kg [24.69 oz]

- La clase de protección cumple con EN 60529: IP65

- Rango de temperatura de funcionamiento: -40 °C ... +70 °C [-40 °C ... +158 °C］

- Materiales

• Eje: Acero inoxidable H7

- Lugar de origen:Alemania

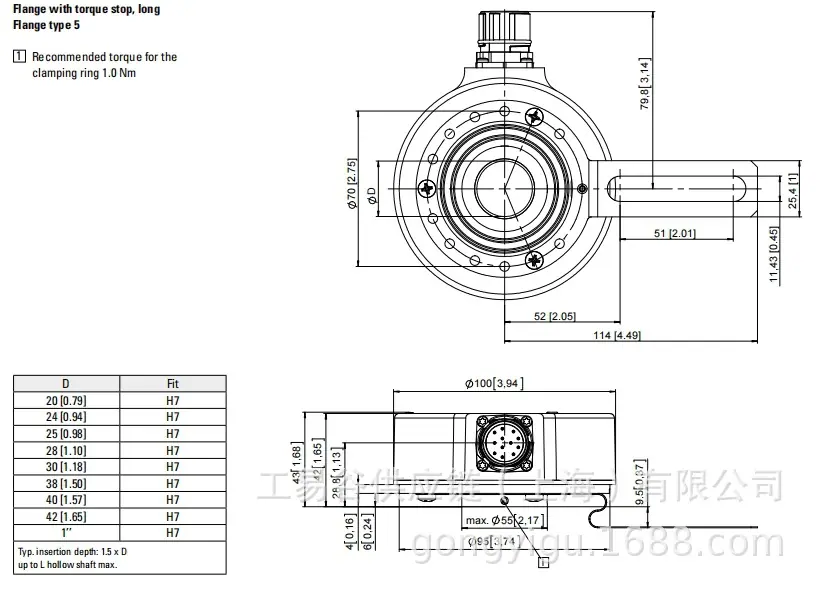

Tamaño del producto:
