Sismógrafo de Ondas de Canal Distribuido para Minas Telemetría Multicanal Sismógrafo de Ondas de Canal Distribuido YTC12

1. Introducción del producto

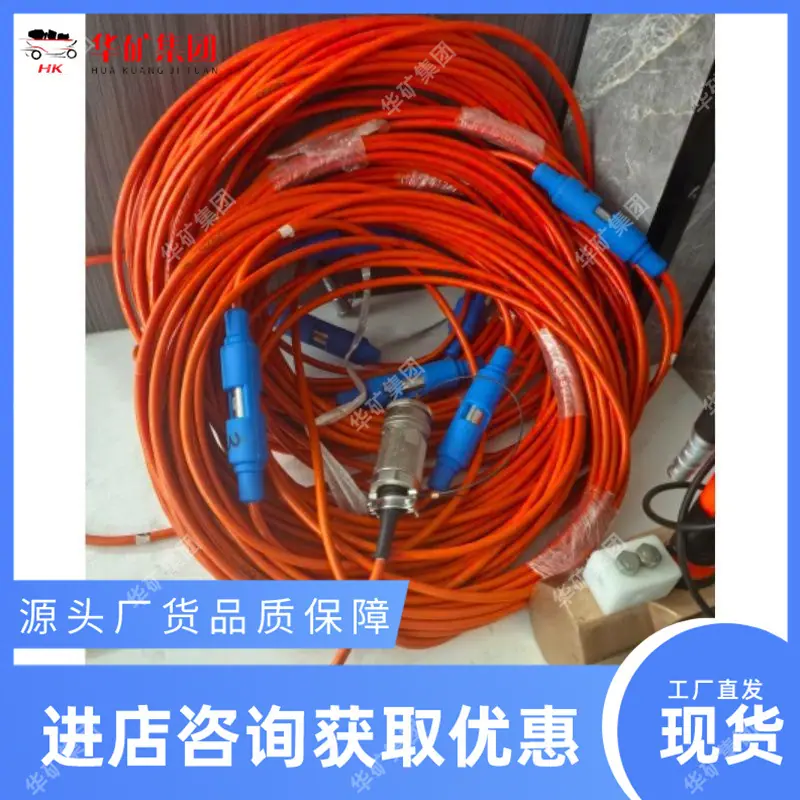

El sismógrafo de ondas de canal intrínsecamente seguro para minería es un dispositivo electrónico de registro síncrono de datos diseñado específicamente para la exploración sísmica de ondas de canal en minas de carbón subterráneas. Su función principal es recopilar y almacenar señales de exploración sísmica, proporcionando soporte de datos para el análisis de las estructuras geológicas de las capas de carbón. Se compone principalmente de dos partes: una parte en superficie y una parte subterránea. La parte en superficie incluye software de procesamiento de datos de la computadora superior y un cargador, responsables del postprocesamiento de los datos y de garantizar el suministro de energía del equipo. La parte subterránea está compuesta por múltiples sismógrafos multicanal, arreglos de geófonos, cables de comunicación, transformadores de disparo y geófonos. Puede operar de forma independiente como una sola unidad o utilizarse de forma en cascada con múltiples unidades. Cuando se conectan en cascada, se debe designar una unidad principal para la operación unificada.
En la operación real, el personal primero conecta los instrumentos de fondo de pozo a los geófonos a través del cable principal, luego conecta todos los instrumentos en serie usando el cable de comunicación y conecta el transductor de disparo a uno de los instrumentos. Posteriormente, todos los parámetros del equipo se configuran en el dispositivo principal y el instrumento conectado al transductor se designa como el instrumento de disparo. Antes de la detonación, todo el equipo se controla para entrar en el estado de adquisición, la señal de detonación se transmite a través del transductor al instrumento de disparo y luego todo el equipo se activa sincrónicamente para recopilar datos.
2. Clasificación del Producto
(I) Clasificación por Arquitectura Técnica
Sismógrafo de Onda de Ranura Tipo Telemetría Multicanal: Este tipo de instrumento adopta una arquitectura de sistema distribuido de telemetría multicanal, representada por el modelo KDZ-3. Cuenta con funciones completas de visualización y aviso en chino, adaptándose a los hábitos de uso de los operadores de minas de carbón nacionales. El sistema tiene bajo consumo de energía, un tamaño pequeño y un peso más ligero, lo que facilita su transporte. También posee funciones prácticas como autocomprobación, monitorización de ruido y ajuste automático de ganancia. El formato de datos utiliza estándares internacionales, ofreciendo una gran compatibilidad y la capacidad de adaptarse a diversos equipos y software relacionados.
Sismógrafo de Ondas de Ranura Tipo Nodo: Introduce el concepto de diseño de instrumento sísmico "tipo nodo" en el campo de los sismógrafos de ondas de ranura para minería. El instrumento tiene una tasa de localización superior al 90%, puede recolectar microsignales, posee excelentes capacidades antiinterferencia, demuestra buena precisión de detección y puede resolver eficazmente problemas como la voluminosidad, los procedimientos complejos y los altos requisitos de personal del equipo tradicional, mejorando significativamente la eficiencia de la adquisición de datos de detección.
Sismómetro de Ondas Superficiales basado en MEMS: Utiliza acelerómetros MEMS como componentes de detección principales, como en algunos modelos nuevos. Su ancho de banda de frecuencia puede alcanzar 1-800 Hz, lo que le permite retener más componentes de alta y baja frecuencia, resultando en una mayor calidad de señal. Logra una operación independiente "cero" cables y adquisición distribuida. La masa de un solo instrumento es de solo 0.52 kg, y la masa total de un sistema de observación de 100 canales es de solo 52 kg, lo que reduce significativamente la intensidad de la construcción y mejora la eficiencia operativa.
(II) Clasificado por modelo
Sismógrafo de Ondas de Canal Tipo YTC-12: La tasa de muestreo se puede ajustar entre 0.1, 0.2, 0.5, 1, 2, 4, 8, 16, 24, 48KHz, y los múltiplos de preamplificación (PGA) cubren múltiples engranajes desde 1/8x hasta 64x, lo que puede adaptarse a las necesidades de adquisición de señales de diferentes escenarios de exploración. Admite procesamiento personalizado, y la configuración del equipo se puede ajustar según los requisitos reales de exploración de las minas de carbón.
Sismógrafo de Ondas de Canal Tipo YWZ11: Cuenta con 96 canales, un rango de frecuencia de muestreo de 0.5KHz～100KHz, resolución A/D de 24 bits, un rango dinámico de no menos de 140dB y está equipado con 32 acelerómetros tricomponentes. Demuestra una excelente precisión y exhaustividad en la adquisición de datos.
3. Ventajas del producto
(1) Rendimiento de seguridad excepcional
Como equipo intrínsecamente seguro para minas, sigue estrictamente las normas de seguridad para minas de carbón desde el diseño hasta la producción. Adopta una estructura intrínsecamente segura a prueba de explosiones y puede operar de forma segura en entornos complejos donde existen gases inflamables y explosivos como el metano en las minas de carbón, minimizando los peligros de seguridad en la mayor medida y garantizando la seguridad del personal y del equipo.
(II) Adecuado para entornos subterráneos complejos
Fuerte adaptabilidad ambiental: Posee buen rendimiento a prueba de humedad, a prueba de explosiones y a prueba de polvo, adaptándose al ambiente húmedo, polvoriento y de temperatura variable bajo tierra en las minas de carbón.
Buena adaptabilidad espacial: El equipo es pequeño y ligero. Por ejemplo, un solo sismómetro de ondas superficiales basado en MEMS pesa solo 0.52 kg, y un solo sismómetro de ondas superficiales distribuido para minería YTC12 pesa 1.5 kg. Esto facilita su transporte y despliegue en galerías subterráneas estrechas, permitiendo una adaptación flexible a diferentes diseños de galerías.
(III) Excelentes capacidades de adquisición y procesamiento de datos
Alta precisión de adquisición: Algunos instrumentos utilizan convertidores A/D de 24 bits o incluso de 32 bits, proporcionando un amplio rango dinámico.
Funciones de procesamiento integrales: El software de procesamiento de datos del equipo host de soporte tiene funciones potentes y puede completar una serie de tareas como graficación de datos, procesamiento e interpretación de inversión. Algunos instrumentos nuevos también han logrado la adquisición, el procesamiento y la generación de imágenes de datos integrados, mejorando la eficiencia del trabajo y la precisión de la interpretación de los datos.
(4) Eficiencia de construcción mejorada
Despliegue Conveniente: Los instrumentos con diseños distribuidos y basados en nodos no requieren extensas conexiones de cableado, reduciendo el laborioso trabajo de tender cables grandes y ahorrando tiempo de preparación de la construcción.
Batería de larga duración: Al adoptar un diseño de bajo consumo y una batería de alto rendimiento, algunos instrumentos pueden grabar continuamente durante no menos de 80 horas a una frecuencia de muestreo de 0.25 ms. La estación de adquisición individual del instrumento sísmico de onda Rayleigh distribuida para minería YTC12 puede funcionar continuamente durante 18 horas, satisfaciendo las necesidades de operaciones subterráneas a largo plazo y reduciendo la frecuencia de carga del equipo.
