El Módulo de Detección de Temperatura Gwd90 es Adecuado para Componentes de Adquisición de Temperatura Estable en Sistemas Mecánicos

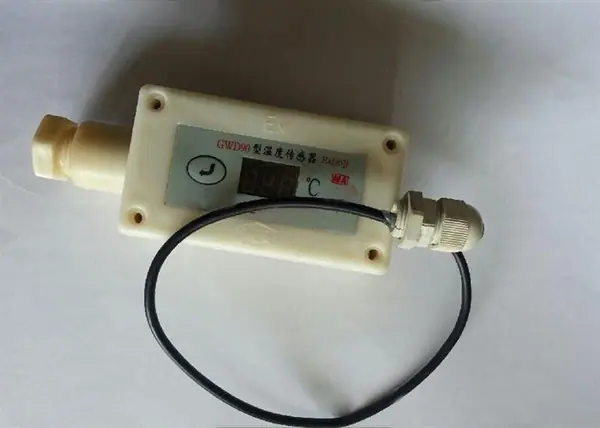

El sensor de temperatura GWD90 se utiliza principalmente para monitorear la temperatura excesiva causada por la fricción de los rodillos de las cintas transportadoras subterráneas en las minas de carbón. Tiene tres rangos: 50℃, 60℃ y 70℃, para que el lugar de uso elija. En condiciones normales, el terminal "temperatura" del sensor de temperatura emite un nivel alto. Cuando la temperatura detectada excede la temperatura establecida, emite un nivel bajo, cortando automáticamente la fuente de alimentación de la cinta transportadora para lograr la protección contra sobretemperatura. El sensor de temperatura es intrínsecamente seguro, de estructura completamente cerrada con tres tornillos de cableado para la conexión con la unidad principal.

Temperatura de acción: dividida en tres velocidades 50 ℃ ± 3 ℃, 60 ℃ ± 3 ℃, 70 ℃ ± 3 ℃

Tiempo de retardo: 2 segundos.

Dimensiones: 150 mm × 62 mm × 45 mm;

Calidad: 0,5kg.

El sensor funciona normalmente en las siguientes condiciones ambientales

Temperatura ambiente: 0～40℃;

Presión atmosférica: 86 ~ 106kPa.

Voltaje de funcionamiento: DC12V

Corriente de trabajo 50mA;

Longitud del cable 1000m, inductancia distribuida ≤1mH/km;

Condensadores distribuidos ≤ 0,1 μF/km.

Parámetros técnicos y rendimiento de Benan: UI: DC12V.

Cuando la temperatura en el punto medido supera la temperatura de acción, el sensor emite un nivel bajo ≤0.5V; cuando la temperatura en el punto medido está por debajo de la temperatura de acción, el sensor emite un nivel alto ≥5V.

La depuración del sensor de temperatura se realiza generalmente en tierra. El punto de ajuste de temperatura del sensor de temperatura se prueba uno por uno con agua tibia. Cuando la temperatura alcanza el punto de ajuste, la protección contra sobretemperatura debe activarse. El indicador "Sobretemperatura" del host se ilumina y suena simultáneamente una fuerte alarma de voz de "Sobretemperatura". El punto de ajuste de la protección de temperatura debe configurarse en tierra de acuerdo con el valor de temperatura que necesita ser protegido en el sitio, y generalmente ya no se depura después de la instalación. La salida de frecuencia del sensor de temperatura inteligente es una salida de colector abierto de un transistor, que se puede conectar directamente a la interfaz de temperatura inteligente de la protección del transportador de banda. Al probar con un osciloscopio, conecte a tierra el puerto de salida de frecuencia a través de una resistencia de 1K. Se puede medir una señal de frecuencia de 200-1000 Hz con un osciloscopio. Mantenga presionado el botón de configuración durante 5-8 segundos y suéltelo para ingresar al estado de configuración de temperatura. En este momento, al presionar nuevamente el botón de configuración, la temperatura establecida cambiará entre 30-90℃. Al soltar el botón y presionarlo nuevamente durante unos segundos, se ingresará al estado de detección normal y se mostrará el valor de temperatura en tiempo real.

Una vez completada la configuración, se guarda el valor establecido y, cuando la temperatura excede el valor establecido, se activará el relé.
