Junta de riel férula junta de riel eclisa junta de riel eclisa junta de riel férula junta de riel eclisa

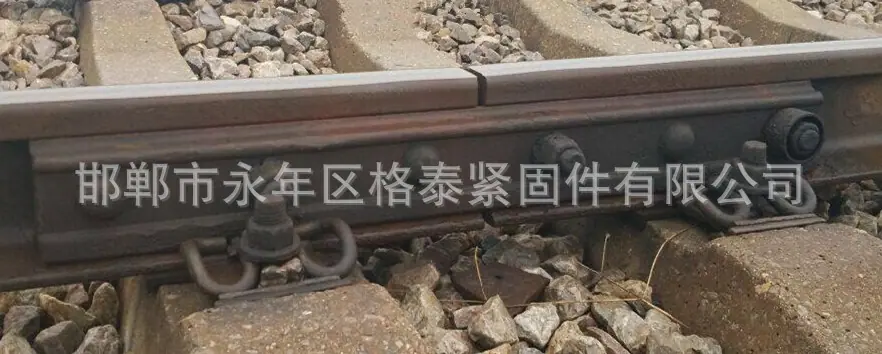

Abrazadera de carreteraLa función principal es conectar dos rieles. Debido a la naturaleza del transporte ferroviario, se crea la separabilidad del transporte ferroviario. Por lo tanto, se utiliza madera contrachapada en las juntas de los rieles para una conexión floja para garantizar la estabilidad de la vía, lo que puede garantizar el paso de la locomotora con el soporte de los ejes continuos de los vehículos. Los clips de riel son un componente importante del transporte ferroviario. Su conexión es apretada, lo que por un lado garantiza la seguridad de los trenes y, por otro lado, garantiza la seguridad de los peatones.

I. Parámetros del Modelo de Junta de Riel

Modelos Prácticos de Riel Ligero: 8KG, 9KG, 12KG, 15KG, 18KG, 22KG, 24KG, 30KG

Riel Pesado 38KG, 43KG, 50KG, 60KG

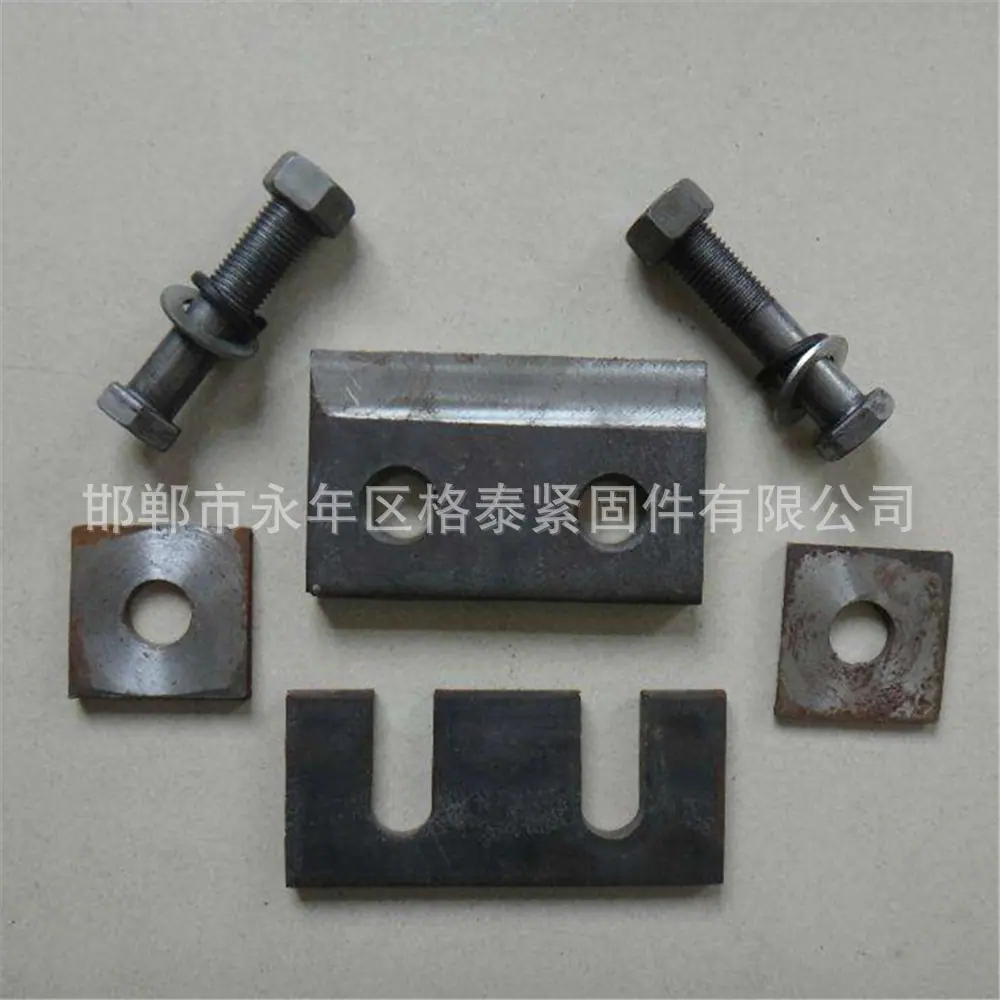

Riel de grúa QU70.QU80.QU100.QU120, también conocido como placa de sujeción para junta a inglete de riel de grúa.

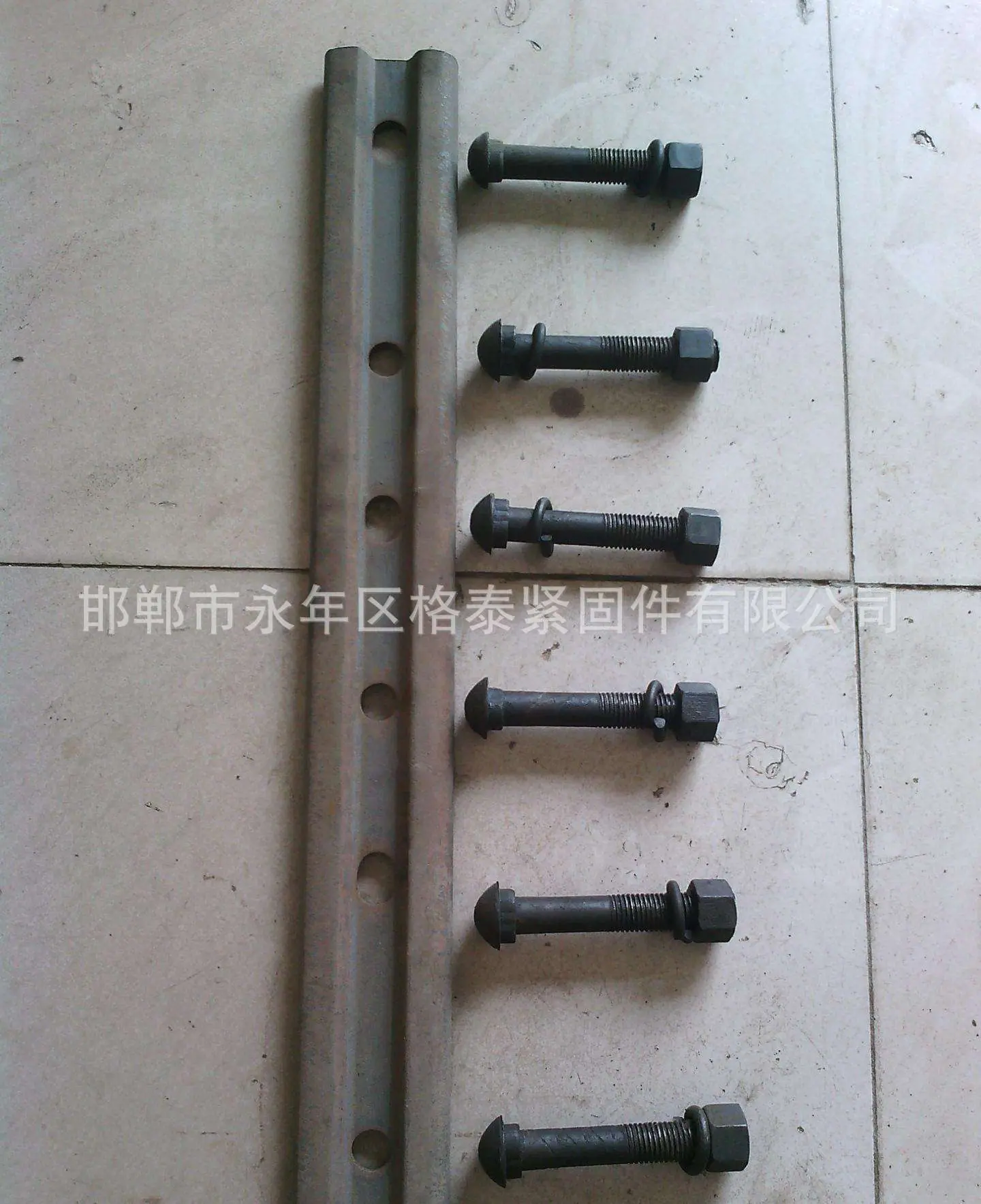

Normalmente, menos de 30 kg es de 4 agujeros, y más de 30 kg es de 6 agujeros.

2. Modelo de Clip de Riel y Tornillos Correspondientes:

Modelo de Férula para Carretera       Tornillo a Juego

Placa de Compactación para Carreteras de 8 kg       12*40

Abrazadera Guía de Uso 12kg 14*60

Abrazaderas para 15-18 kg 16*65 o 16*75

Abrazaderas para 22-24 kg 18*80 o 18*90

Abrazadera Guía 30kg 20*80 o 20*90

43 kg Usar Clip de Riel 22*125 o 22*135

Férula para 50-60 kg     24*145

III. Clasificación de las Fijaciones de Vía Férrea:

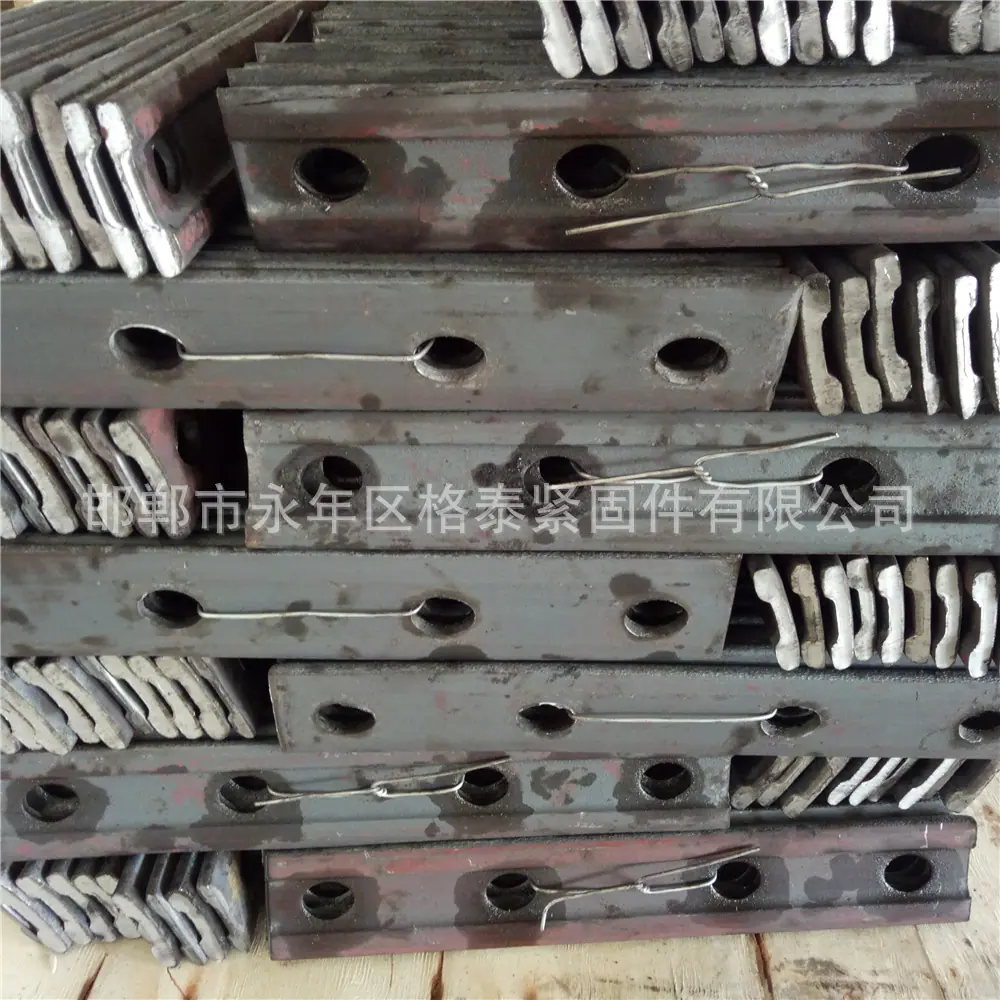

1. Según el número de agujeros en la abrazadera de riel, se dividen en: abrazadera de riel de tres agujeros (pieza de forma especial), abrazadera de riel de cuatro agujeros, abrazadera de riel de seis agujeros

2. Según los diferentes tamaños de tablero, se dividen en: Abrazadera de canal de blíster (abrazadera de canal curva), Abrazadera de riel variable

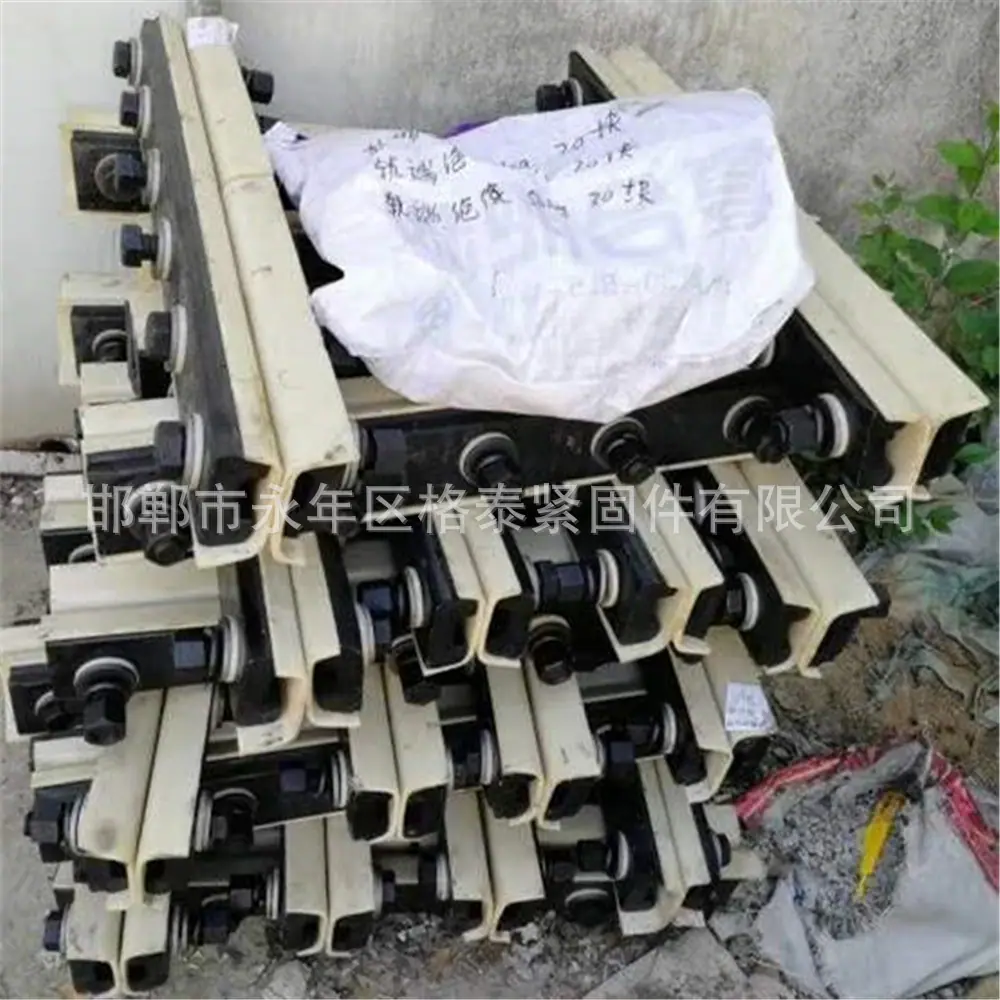

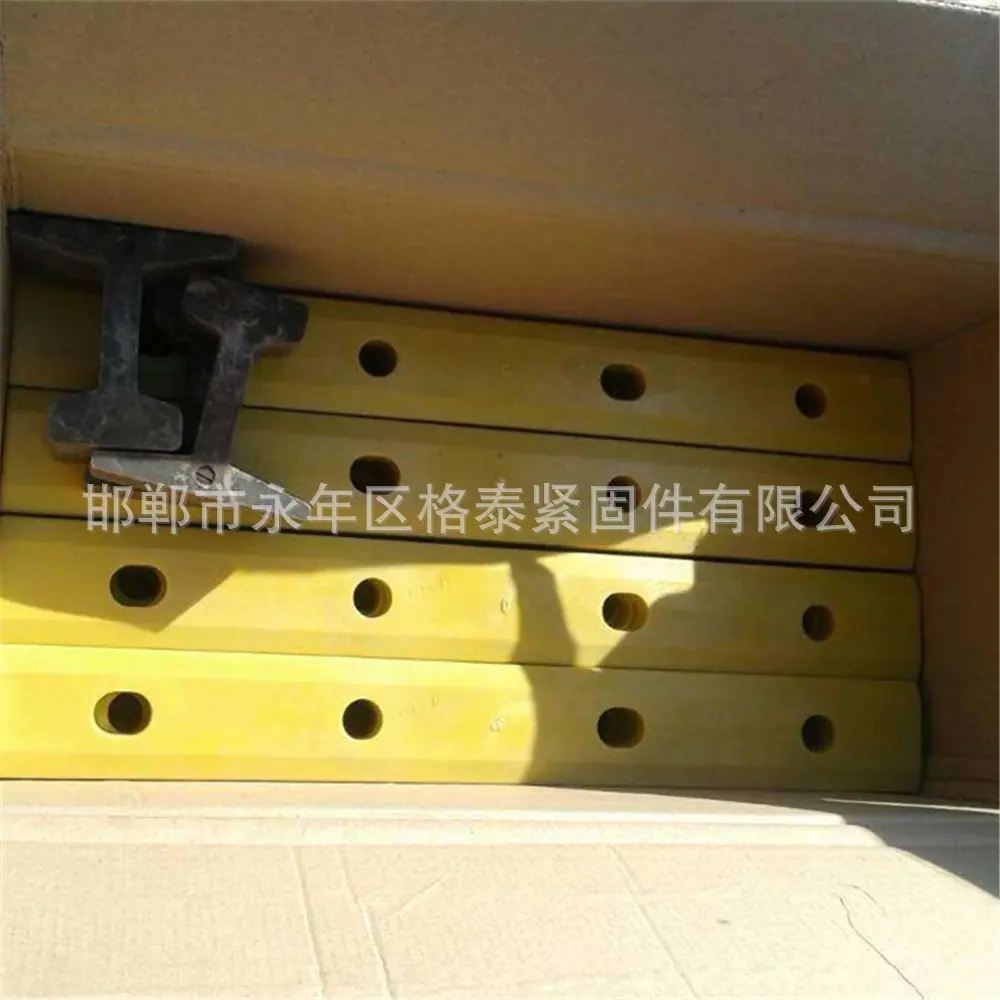

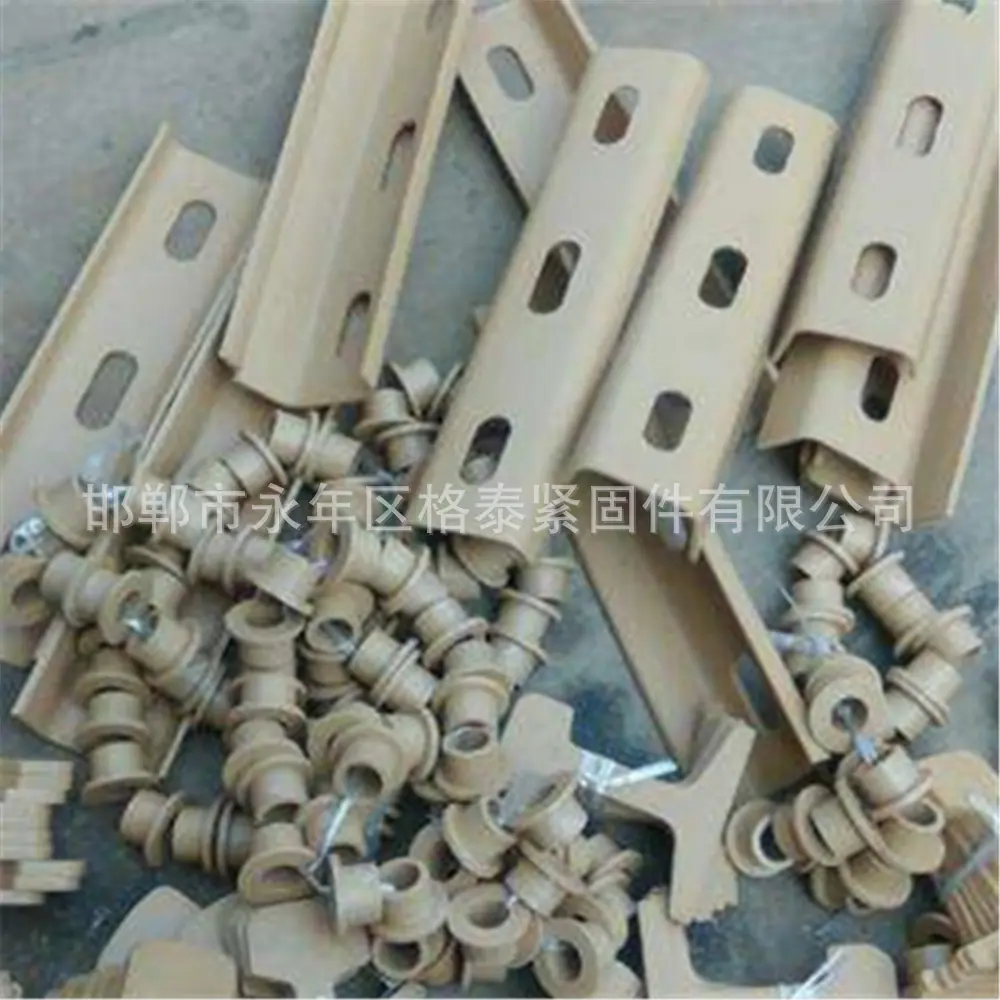

3. Según los diferentes materiales de producción, las placas de unión de rieles se dividen en: placas de unión de rieles de material ordinario, placas de unión de rieles aislantes.

4. Divididos por diferentes especificaciones, están: eclisas de riel de norma nacional, eclisas de riel no estándar

Cuatro, Método de Uso de la Férula:

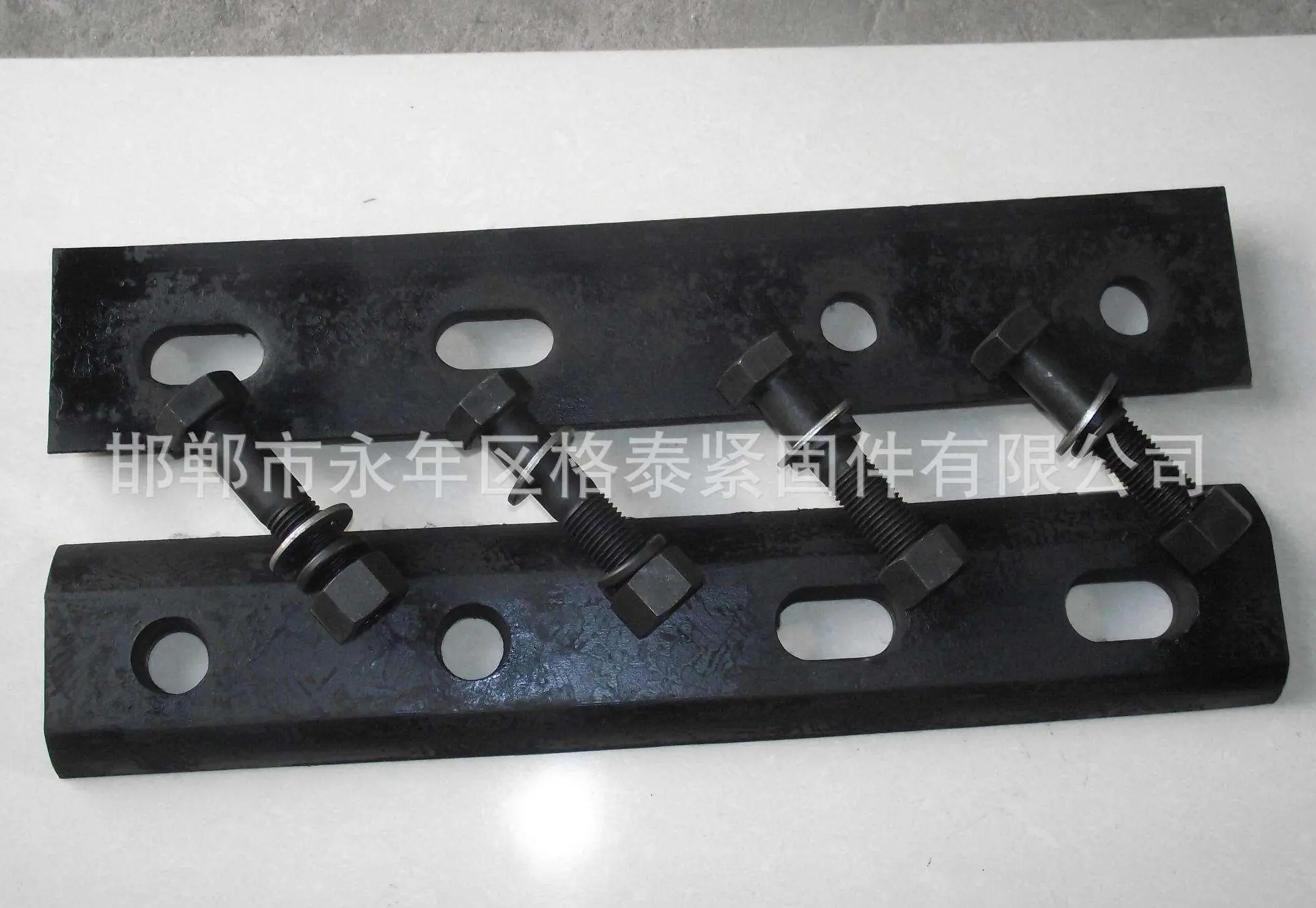

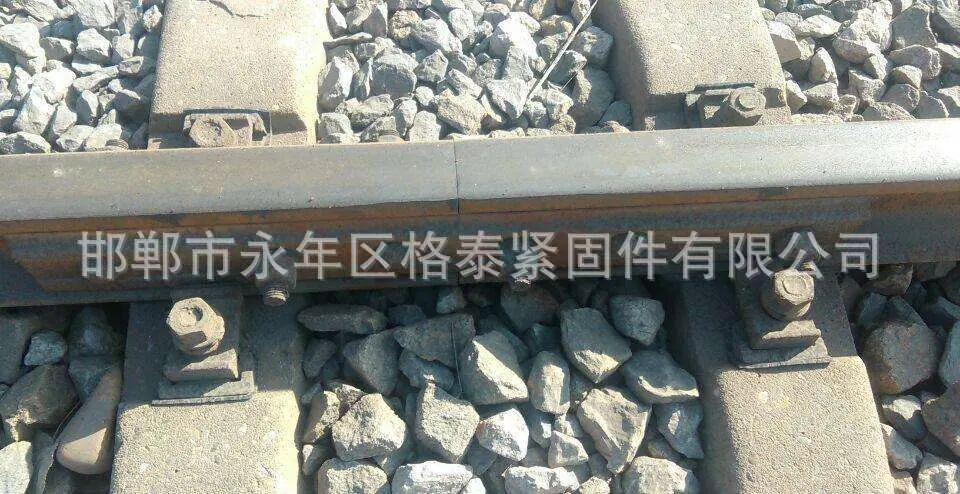

Las placas de unión deben usarse con pernos para placas de unión. Las placas de unión tienen 4 agujeros ovalados o una combinación de 1 agujero ovalado y 1 agujero redondo. Independientemente de la forma del agujero, siempre que la distancia y la posición sean estándar, se pueden usar. La distancia entre los dos agujeros centrales es la posición de la junta del riel. Si el error en la distancia de los agujeros es mayor que la estándar, habrá un espacio entre los rieles. Por el contrario, los rieles quedarán muy ajustados y no podrán unirse. Durante la instalación, el lado de la placa de unión con la curva debe quedar al ras contra el riel. Los pernos para placas de unión se insertan a través de los agujeros ovalados, y la protuberancia en el extremo del perno encaja perfectamente con el agujero ovalado, sirviendo para asegurarlo. Las superficies de contacto entre la placa de unión y el riel, así como los pernos, deben lubricarse.

Distrito de Yongnian, Ciudad de HandanGetai Fasteners Co., Ltd.es una empresa privada por acciones con sujetadores como su negocio principal, involucrada en múltiples campos como accesorios industriales y mineros, accesorios ferroviarios, accesorios para carreteras, herrajes eléctricos y accesorios para la construcción.
     productos principales:Accesorios para ferrocarriles industriales y mineros: Abrazaderas de cable en U, tornillos de unión (fishplate bolts), tornillos de desvío, tornillos para deflectores de carbón, tornillos para puntas de arado, tornillos Torx, clavos cuadrados, clavos con rosca para madera, clavos roscados, clips para rieles, clavos para barandillas, calibres, placas de unión (fishplates), placas de unión (fishplates), placas de durmiente, clips, fijaciones de rieles, soleares de hierro, soleares de goma, varillas de nivelación aisladas, anclajes de riel soldados, clips para rieles, elevadores de vía, curvadoras hidráulicas de rieles, accionamientos de cambio, acero perfil π #7, viga I, acero de soporte, taladradoras de rieles, rieles ligeros, ruedas para vagonetas de mina, ruedas de cabeza, calibres, clips sin tornillos tipo C, barras de perforación, etc.
     Sujetadores:Pernos hexagonales, tuercas hexagonales, pernos en U, pernos de expansión, pernos en V, pernos en T, pernos de doble punta, pernos de carro, pernos de ojo, pernos de anclaje, pernos de cabeza cuadrada, tornillos de cabeza ovalada, tornillos de cabeza de ventilador, tornillos de cabeza de copa, tornillos de doble nervadura, tornillos de cabeza de lingote, tornillos de respaldo, arandelas de resorte, arandelas planas, arandelas biseladas cuadradas, chavetas paralelas, tensor, tubos de expansión para pernos de expansión, grilletes, tuercas de seguridad de nylon, anclajes de expansión internos, tuercas de tapa, tuercas redondas, arandelas dentadas internas y externas, arandelas biseladas cuadradas, arandelas de seguridad, pernos de cobre, pasadores elásticos cilíndricos, remaches, niples de grasa de cobre, anclajes químicos, tapones de aceite, varillas roscadas, pernos para agujeros escariados, pernos extra grandes, clavos para cinturones, pernos de gancho, tornillos prisioneros, pernos avellanados con espiga, anillas de elevación, clips para cable de acero, etc.
      Serie de estructura de acero:Pernos hexagonales grandes de alta resistencia para estructuras de acero, pares de conexión de pernos tipo twist-off, pernos de alta resistencia para nodos de rótula de rejilla de acero, pernos de soldadura, tornillos autoperforantes, etc.
      Accesorios Arquitectónicos:Tensor paso a paso, perno pasamuros, arandela para perno pasamuros, tarjeta en forma de montaña, tuerca en forma de montaña, arandela en forma de montaña, tarjeta para cimbra de acero, tarjeta en forma de U, perno T, soporte de base, soporte superior, tuerca de palanca, base fija, soporte fijo, base ajustable, tensor de cable, placa de tracción, acoplador de tope, acoplador en ángulo recto, acoplador giratorio, etc.
      Accesorios para carretera:Alambre para barreras de seguridad de autopista, pernos de empalme, par de pernos de conexión, tornillos para señales, tapas finales, tapas de poste, bloques anticolisión, soportes, paneles antirreflejos, etc.
      Accesorios de Alimentación:Pernos de torre, abrazaderas de línea, pernos en U, placas de suspensión, crucetas, anillos de suspensión, aisladores de porcelana, terminales de aluminio-cobre, picos de soporte, pernos antirrobo, tuercas antirrobo, etc.
Producidos según los requisitos del usuario, se fabrican diversos pernos de alta dificultad, alta resistencia, extragrandes y de forma especial, tuercas de forma especial, diversas piezas de forma especial y piezas no estándar según dibujos y muestras. Se pueden suministrar productos de fijación de alto estándar, multimodelo y multiespecificación de diversos materiales.
