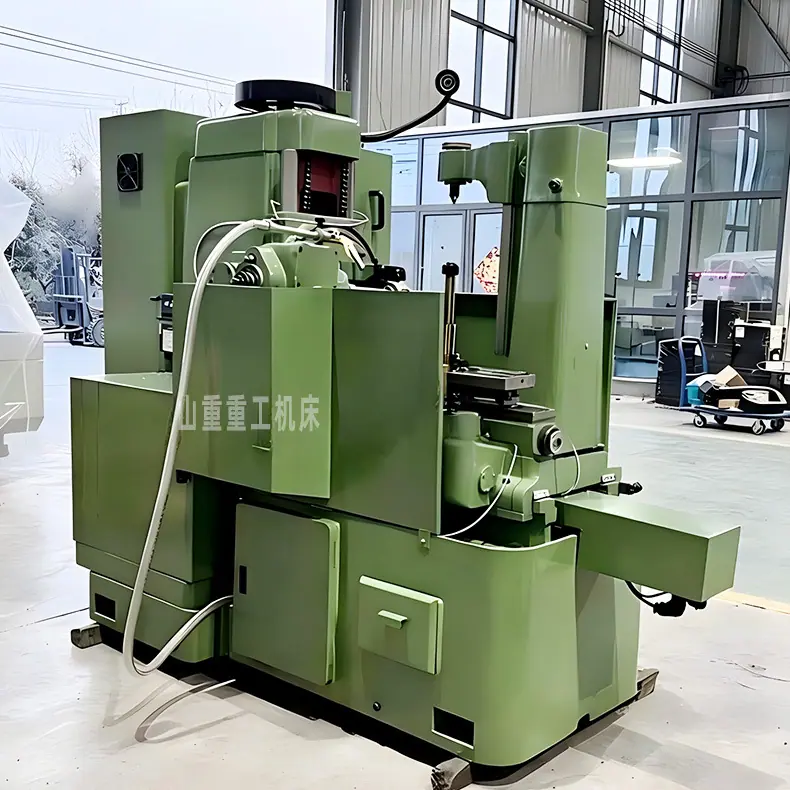

Fabricante Original de Procesamiento de Engranajes para Energía Eólica Programación CNC Completamente Automática Potente Corte Yk3150 Máquina Rodilladora de Engranajes CNC
Cantidad
|
Especificación |
Especificación |
Y3150CNC6(4) |
unidad |
|
Diámetro máximo de la pieza de trabajo |
Diámetro máximo de la pieza de trabajo |
500 |
mm |
|
Módulo máximo |
Módulo máximo |
10 |
mm |
|
Mecanizado del ángulo de hélice de engranajes helicoidales |
Hángulo helicoidal demecanizadoengranaje helicoidal |
±45° |
° |
|
Diámetro máximo de la placa de cocción que se puede instalar |
Diámetro máximo de instalado fresa madre |
160 |
mm |
|
Longitud máxima del carrete que se puede instalar |
Longitud máxima de instalado fresa madre |
160 |
mm |
|
Movimiento axial máximo de la placa de cocción |
Movimiento axial máximo defresa madre |
100 |
mm |
|
Diámetro del eje de la placa reemplazable |
Reemplazablediámetro del mandril fresa madre |
22 27 32 40 |
mm |
|
Cono del husillo |
Conicidad de la fresa madrecono del husilloagujero |
MT5# |
mm |
|
Distancia horizontal desde el centro de la estufa hasta el centro de la mesa de trabajo |
Distancia horizontal desde el centro defresa madreal centro demesa de trabajo |
25-330 |
mm |
|
Distancia vertical desde el centro de la placa hasta la superficie de trabajo |
Distancia vertical desde el centro defresa madrea la superficie de mesa de trabajo |
235-535 |
mm |
|
Distancia desde la parte superior de la columna trasera hasta la superficie de trabajo |
Ddistancia desdetraserocolumnacentroa superficie de mesa de trabajo |
350-700 |
mm |
|
Diámetro de la superficie de trabajo |
Ddiámetro de superficie de mesa de trabajo |
510 |
mm |
|
Velocidad máxima del husillo de la placa |
Velocidad máxima defresa madrehusillo |
625 |
rpm |
|
Velocidad de avance axial (Eje Z) |
Alimentación axialen rango de velocidad(Z-eje) |
0-2000 |
mm/min |
|
Velocidad de avance radial (Eje X |
Alimentación radialen rango de velocidad(Eje X) |
0-2000 |
mm/min |
|
Velocidad máxima del movimiento tangencial |
Máximo elmo tangencialciónvelocidad |
2000 |
mm/min |
|
Rango máximo de velocidad de la mesa de trabajo |
METROrango de velocidad máximo demesa de trabajo |
30 |
rpm |
|
Velocidad máxima de rotación del portaherramientas |
METROrotación máximangvelocidad del portaherramientas |
4.5 |
o/s |
|
Volumen de la máquina (longitudX ancho X alto) |
Volumen de la máquina (Yo incógnita Yo incógnita H) |
2.97x1.80x2.15 |
metro |
|
Peso neto de la máquina herramienta |
nortepeso neto de mmáquina |
4800 |
kilogramo
|
