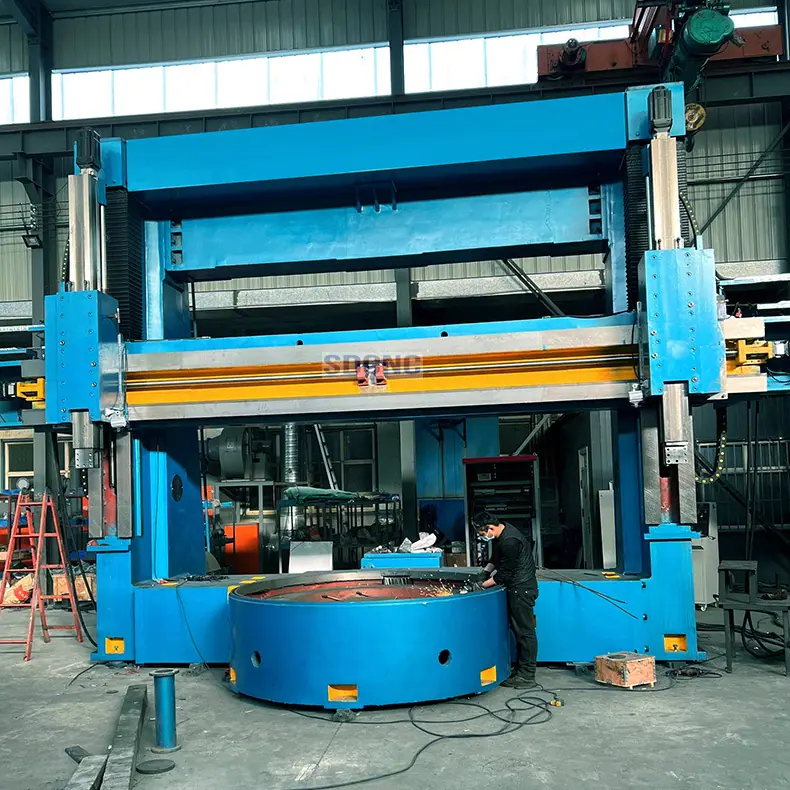

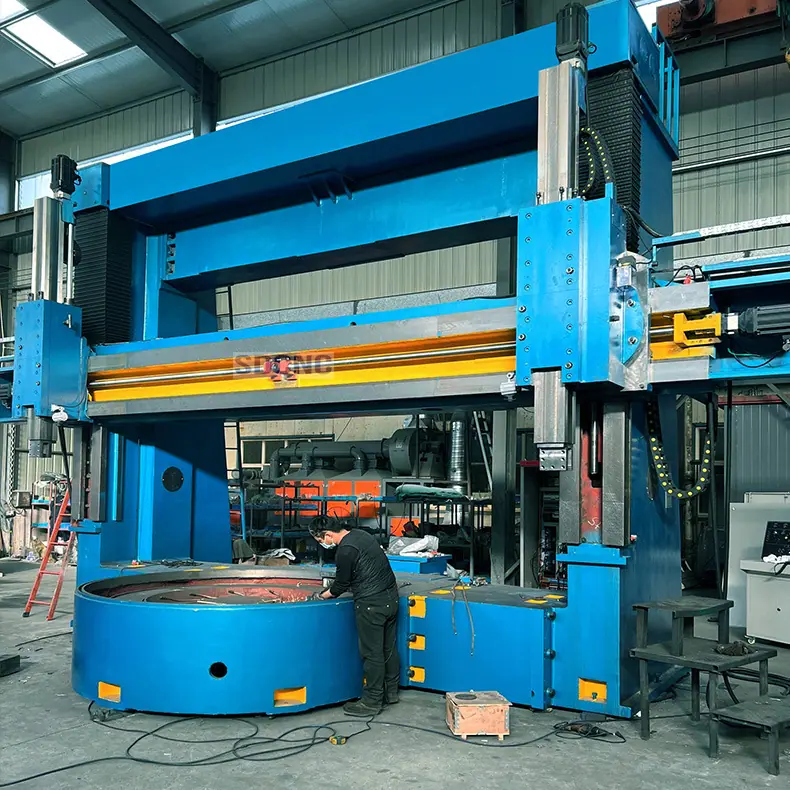

Ck5250 Torno Vertical CNC de Doble Columna de Servicio Pesado Torno Vertical Totalmente Automático 5250 Torno Vertical para Procesamiento de Bridas de Disco

parámetro

Especificación

Unidad

CK5250D

Diámetro del banco de trabajo

Diámetro de la mesa

mm

4500

Diámetro máximo de giro

Diámetro máximo de giro

mm

5000

Coche máximo

Altura máxima de la pieza de trabajo

mm

2000

Peso máximo de la pieza de trabajo

Peso máximo de la pieza de trabajo

T

32

Velocidad de la mesa de trabajo

Pasos de velocidad de la tabla

4 velocidades continuas

4 pasos sin escalones

Rango de velocidad del banco de trabajo

Rango de velocidad de la mesa

rpm

0,5~40

Par máximo de la mesa de trabajo

Par máximo de la mesa

KN·m

70

Cuchilla de corte máxima en la hoja vertical derecha

Fuerza de corte máxima del portaherramientas vertical derecho

KN

35

Itinerario horizontal de la hoja vertical derecha

Recorrido horizontal del poste de herramientas vertical derecho

mm

-50~2770

Itinerario vertical de almohada deslizante derecha

Recorrido vertical del pistón derecho

mm

1250

Rango de avance de la cuchilla vertical derecha

Rango de alimentación del poste de herramienta vertical derecho

mm/min

0,1--500

Fuerza máxima de corte de la cuchilla vertical izquierda

Fuerza de corte máxima del portaherramientas vertical izquierdo

KN

30

Itinerario horizontal de la hoja vertical izquierda

Recorrido horizontal del poste de herramientas vertical izquierdo

mm/min

-50~2770

Itinerario vertical de almohada deslizante izquierda

Recorrido vertical del pistón izquierdo

mm

1250

Rango de alimentación del portacuchillas vertical izquierdo

Rango de alimentación del poste de herramienta vertical izquierdo

mm/min

0,2-145

Límite de movimiento del portaherramientas vertical

Ángulo de giro del poste de herramientas vertical

°

-30~+30

Sección de almohada deslizante izquierda

Tamaño de la sección del ariete izquierdo

mm

255x200

Sección de la barra de herramientas

Tamaño de la sección de la herramienta

mm

40x50

Portaherramientas vertical de alta velocidad de movimiento

Desplazamiento rápido del poste de herramientas vertical

mm/min

R：2000  L:1550

Recorrido máximo de la viga

Recorrido máximo de la viga transversal

mm

1650

Velocidad de elevación de la viga transversal

Velocidad de elevación de la viga transversal

mm/min

350

Potencia del motor de elevación de la viga transversal

Potencia del motor de elevación de la viga transversal

kilovatios

11

potencia del motor principal

Potencia del motor principal

kilovatios

70

Dimensiones (aproximadas)

Dimensiones generales

mm

5180*4700*5300

Peso de la máquina (aprox.)

Pesaje de la máquina

T

65
