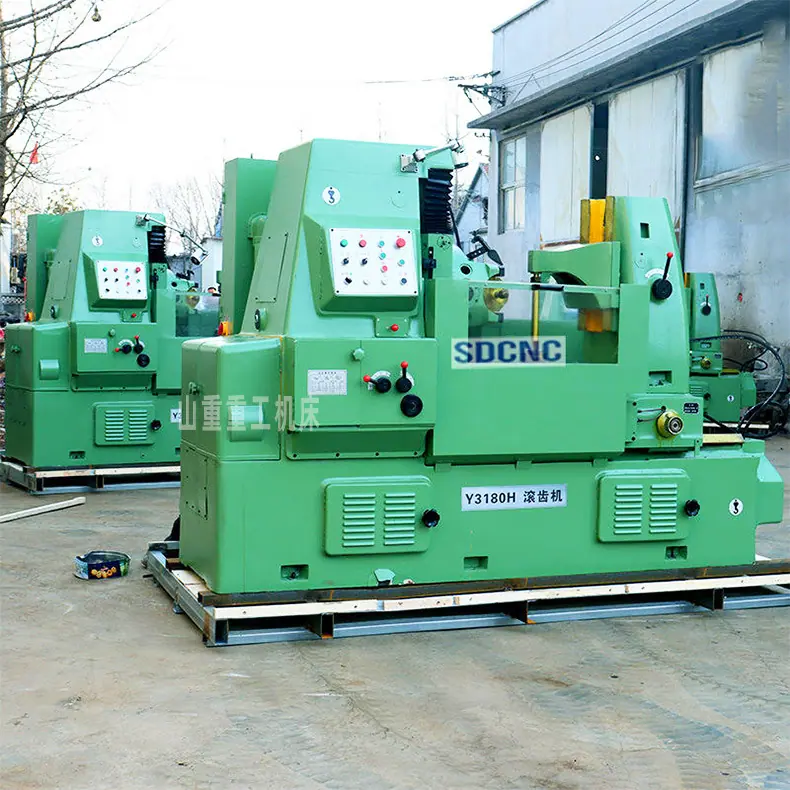

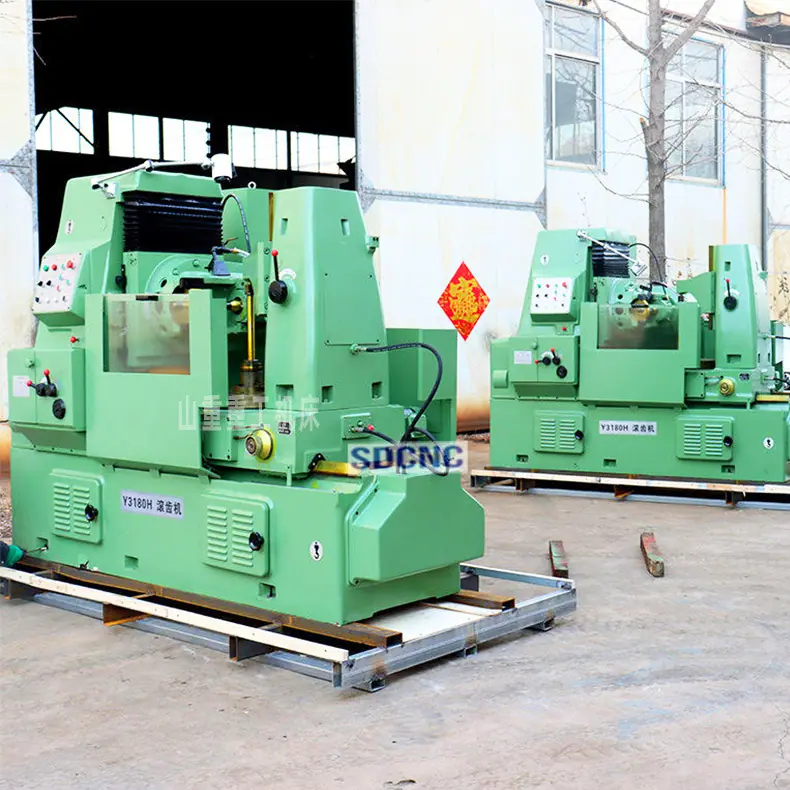

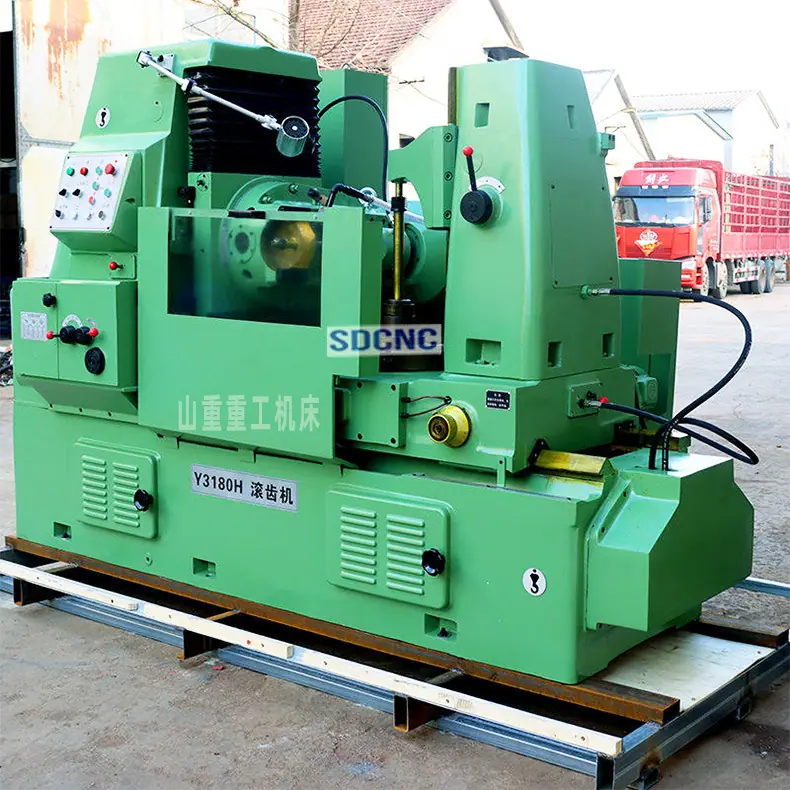

En Stock Fresadora de Engranajes de Módulo 10 Y3180, Corte de Alta Precisión de Servicio Pesado, Lubricación Automática Fresadora de Engranajes Y3180

Presupuesto

Modelo

unidad

Y3180

Diámetro máximo de la pieza de trabajo

Diámetro máximo de mecanizado

mm

Con columna trasera 550

mm

Sin columna trasera 800

Pieza de trabajo máxima

Módulo máximo

M=10

Altura máxima de procesamiento de 800 mm

Altura máxima de mecanizado

mm

320

Diámetro máximo de la herramienta/longitud

Diámetro/longitud máxima de la herramienta

mm

180/180

Ángulo máximo de rotación de la herramienta

Ángulo máximo de giro de la herramienta

°

±60

Portaherramientas de movimiento rápido vertical

Velocidad de recuperación de la herramienta vertical

mm/min

529

Diámetro del banco de trabajo

Diámetro de la mesa de trabajo

mm

650

Diámetro del orificio del banco de trabajo

Diámetro del orificio de la mesa de trabajo

mm

80

Motor de mesa de alta velocidad de movimiento

Mesa de trabajo de alta velocidad

mm/min

460

Velocidad de la cuchilla rodante principal

velocidad/nivel de la placa principal

r/min

40-200 / 8 pasos

El corazón de la pieza de trabajo se encuentra en el eje del bastidor de la herramienta, a la distancia de la mesa de trabajo.

Distancia entre el centro de la pieza de trabajo y el centro del poste de herramientas

mm

50-550

Distancia efectiva de la mesa de trabajo al apoyo del cojinete de la columna

Distancia desde la cara de la mesa de trabajo hasta la cara del cabezal del cojinete de soporte exterior

mm

400-600

Distancia de la mesa de trabajo al eje de la herramienta

Distancia desde el centro de la placa hasta la cara de la mesa de trabajo

mm

235-585

Movimiento axial de la herramienta

Recorrido axial máximo de la herramienta

mm

60

potencia del motor principal

Motor principal

kilovatio

5.5

Cono del husillo

Cono del husillo

Morse 5
