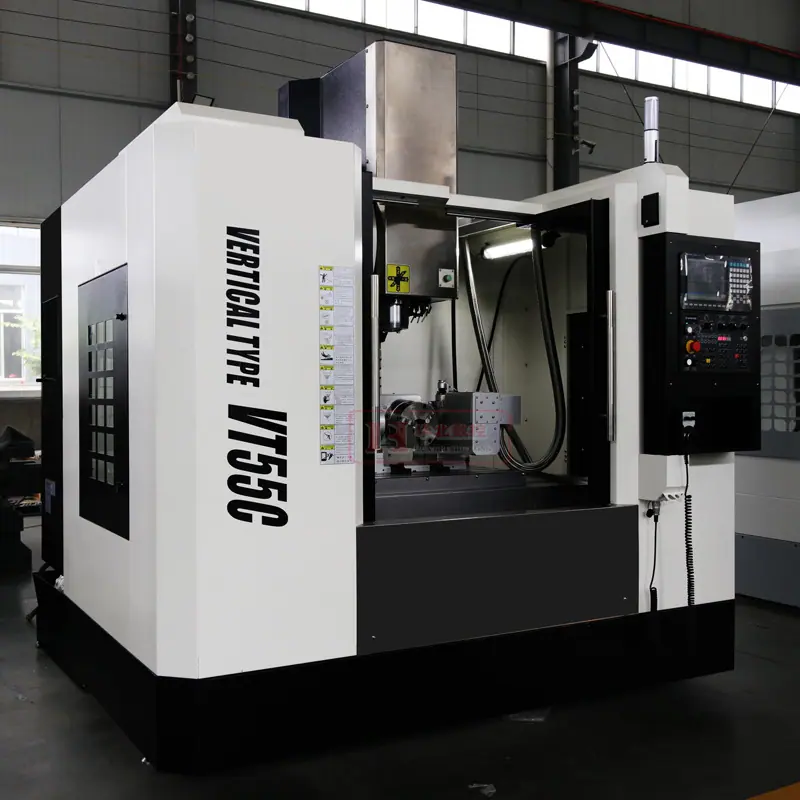

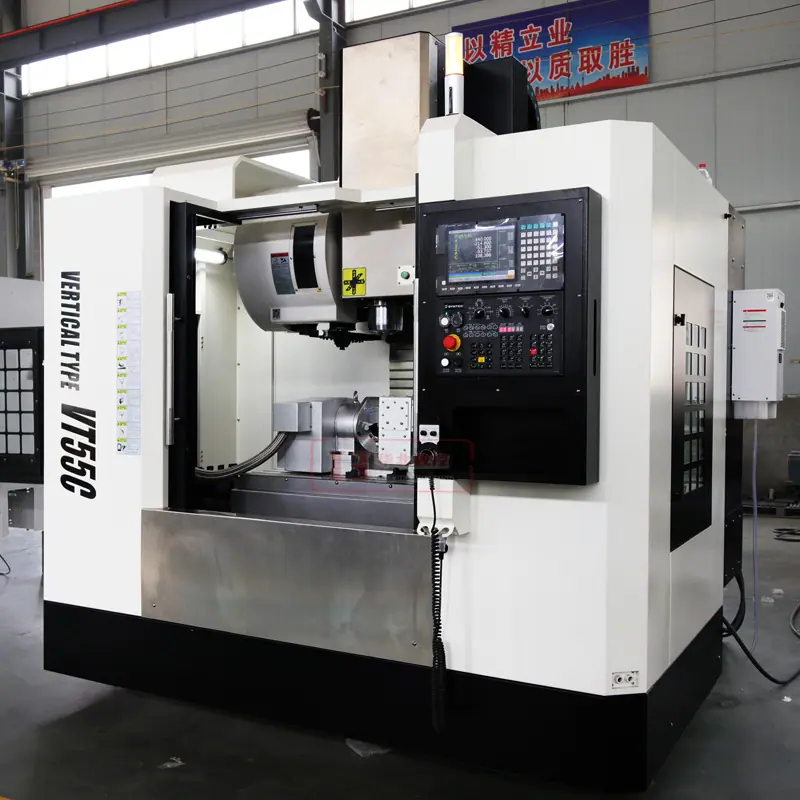

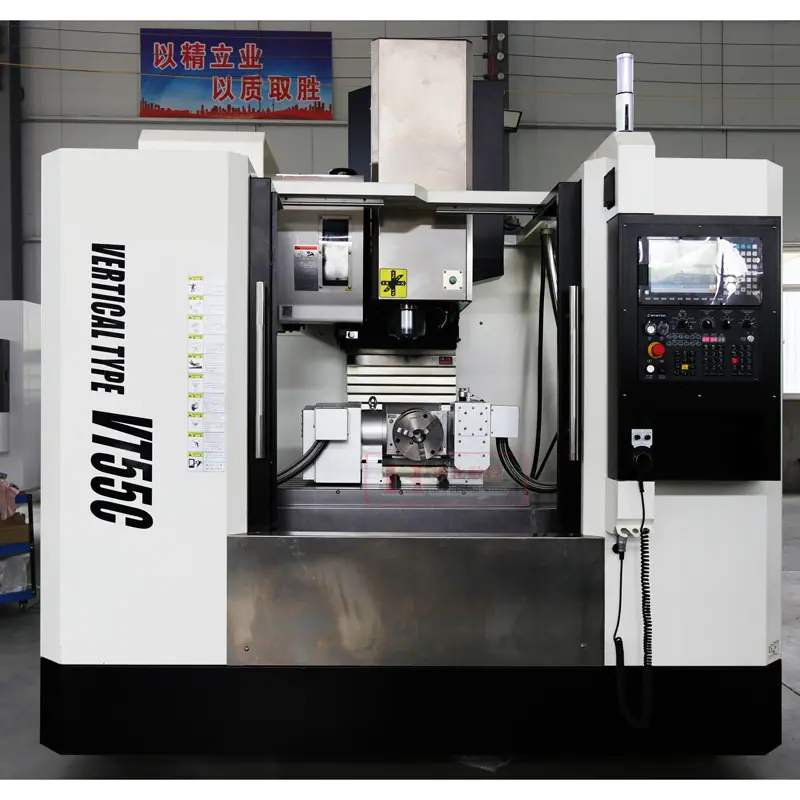

Fresadora Vertical Vmc855 Centro de Mecanizado Cnc Molde Ferretería Grafito 855 Fresado Vertical con Fresado Cnc Opcional de Cuatro o Cinco Ejes
Cantidad
Configuración estándar VMC855
Sistema de Control GSK 25i
Husillo BT40-8000 rpm
Guía lineal de bolas de tres ejes
Cargadores de herramientas de 24 discos
sistema de enfriamiento
Sistema neumático
Sistema de iluminación
Sistema de limpieza de cono de husillo
Sistema de lubricación automática
Habitación de Protección Completa
Luz de advertencia de tres colores
Intercambiador de calor
Pastillas para limpiar el tanque
Configuración de dispositivo opcional
Siemens, FANUC, Mitsubishi, GSK, KND y otros sistemas
Husillo de accionamiento directo
Enfriador de aceite del husillo
Salida de agua central
Transportador de virutas de banda articulada
Transportador de virutas en espiral
El cuarto eje
Quinto eje
Sonda de ajuste de herramientas
|
proyecto |
Especificación |
unidad |
VMC-855 |
|
Sistema de control |
|
|
GSK25i |
|
banco de trabajo |
Área de banco de trabajo (L×A） |
mm |
1000×550 |
|
Carga máxima |
kilogramo |
500 |
|
|
Ranura en T (tamaño×número) |
|
5*18*90 |
|
|
Huso |
Cono del husillo |
|
BT40 |
|
Velocidad máxima del husillo |
rpm |
8000 rpm (Anillo pulverizador） |
|
|
viaje |
Recorrido del eje X/Y/Z |
mm |
800/550/550 |
|
Nariz del husillo a la mesa |
mm |
120-670 |
|
|
Alimentar |
Avance rápido X/Y/Z |
m/min |
48/48/36 |
|
avance de corte |
m/min |
1-10000 |
|
|
Número de herramientas |
piezas |
24 |
|
|
Diámetro máximo de la herramienta |
mm |
φ80 |
|
|
Diámetro máximo de corte (herramienta de corte neumática) |
mm |
Φ150 |
|
|
Longitud máxima de la herramienta |
mm |
300 |
|
|
Peso máximo de la herramienta |
kilogramo |
8 |
|
|
electricidad máquina |
Motor de husillo |
kilovatio |
7.5/11 |
|
Servomotor X/Y/Z |
Nuevo Méjico |
12/12/22 |
|
|
Motor de agua cortante |
kilovatio |
0,75 |
|
|
Refinado Cada vez |
precisión de posicionamiento |
mm |
0,005/300 |
|
Repetibilidad |
mm |
0.003/300 |
|
|
Dimensiones mecánicas |
largo×ancho×alto |
mm |
2650×2280×2700 |
|
Peso de la máquina herramientaacerca de |
kilogramo |
5200 |
