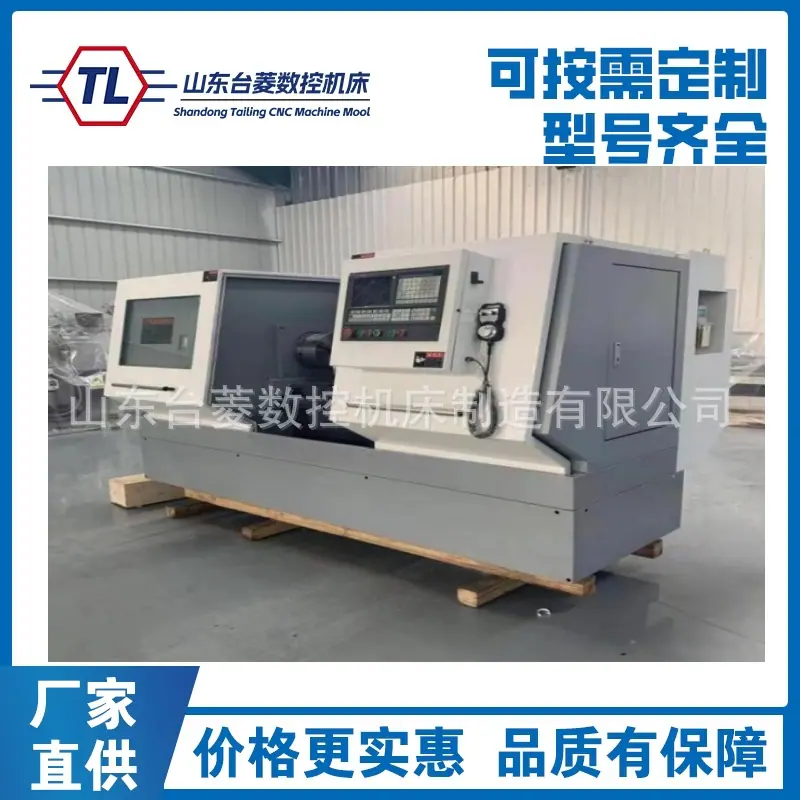

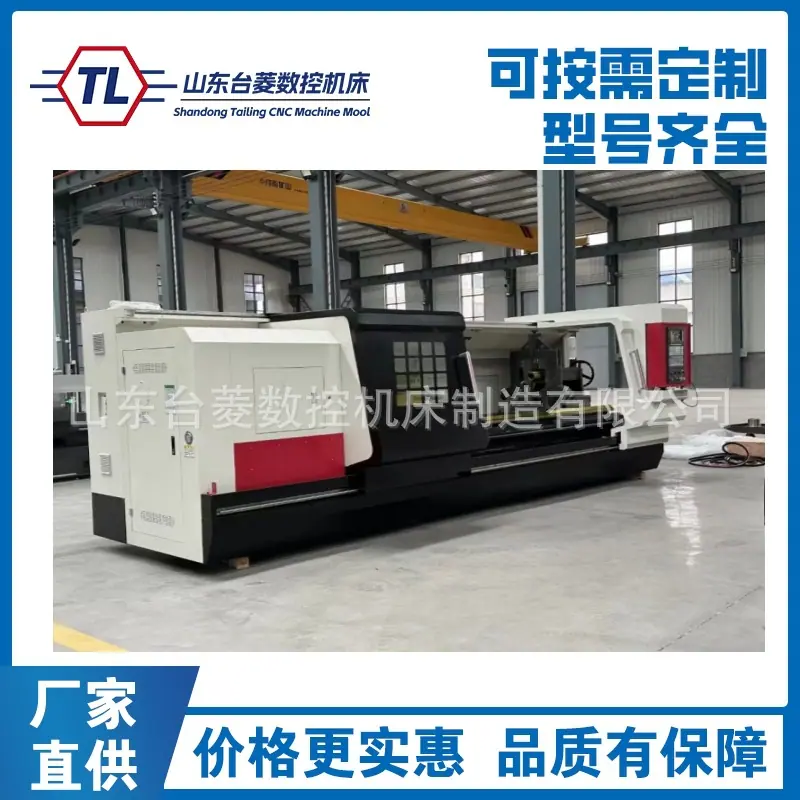

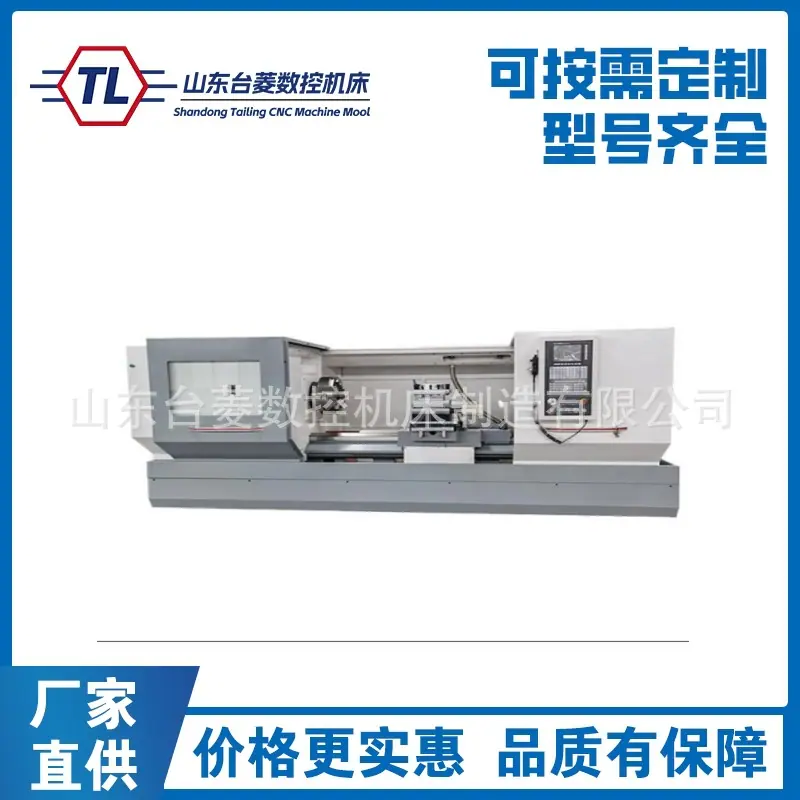

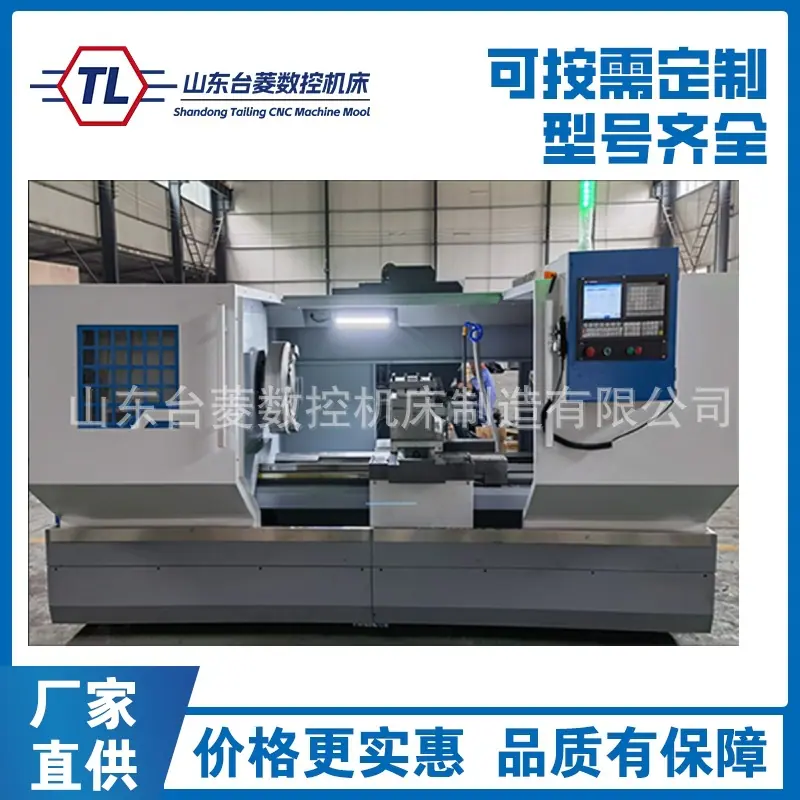

Suministro de Tornos CNC Grandes Ck61125*5000, Tornos Inclinados CNC, Máquinas Combinadas Torno-Fresadora
Cantidad
Información detallada de parámetros técnicos de preventa
doAK6180/1000-1500-3000 parámetros técnicos principales, tabla de configuración
|
proyecto |
Especificaciones de la máquina herramienta y principales parámetros técnicos |
||
|
sistema |
Sistema CNC |
GSK980TB3 |
|
|
|
Diámetro máximo de rotación del lecho |
φ800 mm |
|
|
El diámetro máximo de conducción en la patineta. |
φ480mm |
||
|
Longitud máxima de la pieza de trabajo |
1000/1500/3000mm |
|
|
|
Huso |
Extremo del eje del husillo |
C11 |
|
Cono frontal del orificio del husillo |
Métricoφ120 1:20 |
|
|
Diámetro del orificio pasante del husillo |
φ105 mm |
|
|
Rango de ajuste de la velocidad del husillo |
25~850 r/min (cambio mecánico de cuatro velocidades, regulación de velocidad continua por frecuencia variable) |
|
|
Motor de husillo |
Motor trifásico de frecuencia variable por pasos11 Kw |
|
|
Eje |
Horizontal (Eje X) recorrido máximo |
500 mm |
|
Vertical (Eje Z) recorrido máximo |
1200/1700/2200mm |
|
|
Velocidad máxima de avance del eje X |
4 m/min |
|
|
Velocidad máxima de avance del eje Z |
5 m/min |
|
|
Diámetro del tornillo rodante*Paso de rosca |
Dirección X: 32*05 Dirección Z: 63*10 |
|
|
tramo de riel |
600 mm |
|
|
Repetibilidad |
±0,01 mm |
|
|
Giro de vuelta Porta cuchillos |
Tipo de portaherramientas |
Portaherramientas rotativo eléctrico doméstico |
|
Número de portaherramientas |
Cuatro selección de seis |
|
|
Especificación del diámetro exterior del mango del cuchillo con cara frontal |
32 mm x 32 mm |
|
|
Reprimición |
Mandril manual |
K11500/C11 tarjeta manual de tres garras |
|
contrapunto |
Diámetro del manguito del contrapunto |
φ100 mm |
|
Carrera máxima del manguito superior |
250 mm |
|
|
Conicidad de la manga superior |
MT6 |
|
|
enfriarse |
Bomba de agua de refrigeración |
AB-25; 125W (bomba eléctrica trifásica) |
|
Dispositivo de lubricación automática |
Bomba de lubricación eléctrica DHB-(TM) Tipo 3 |
|
|
transmisión parte |
Cojinetes de husillo |
Rodamientos domésticos de alta precisión (Xinha) |
|
tornillo de bola |
Tornillo de bolas rodantes de alta precisión nacional (artesanía de Nankín) |
|
|
Cojinetes de tornillo |
Rodamientos de tornillo domésticos de alta precisión (Xinha) |
|
|
Riel duro |
salir adelante por sí mismo |
|
|
lámparas |
Luces de trabajo |
JC-38B 40W DC24V |
