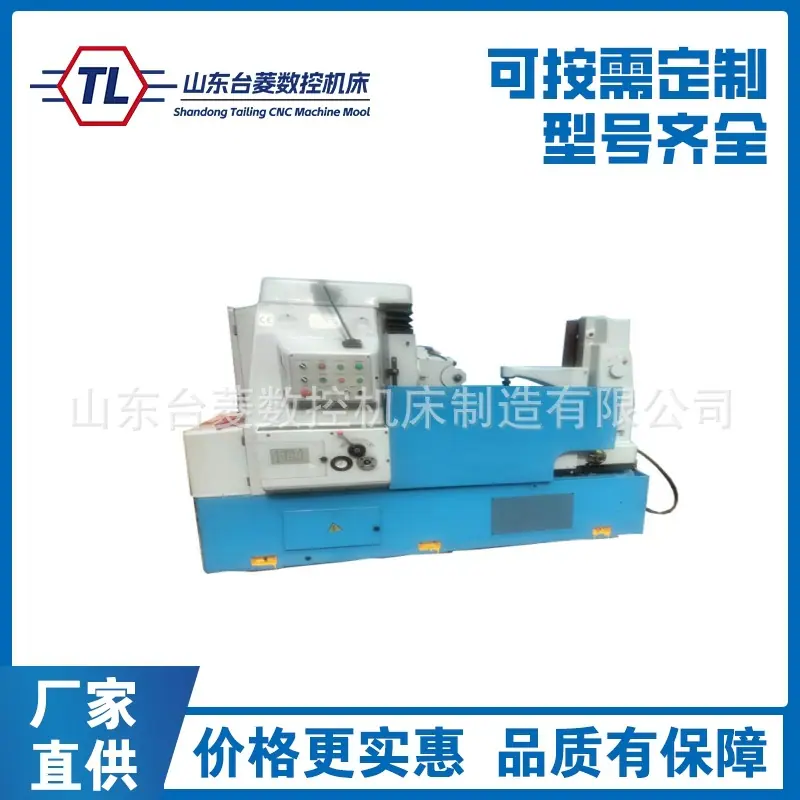

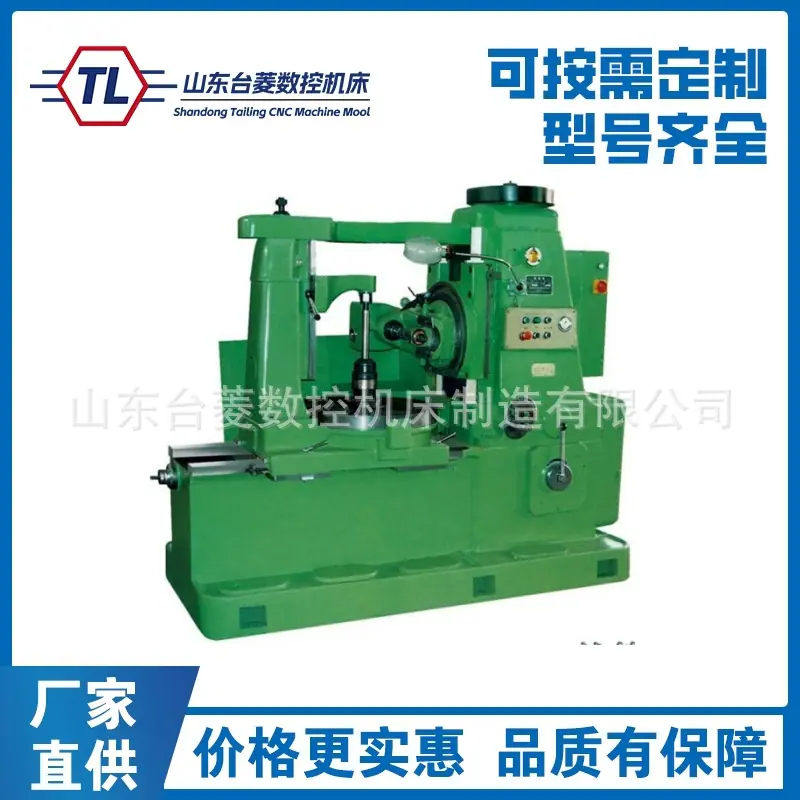

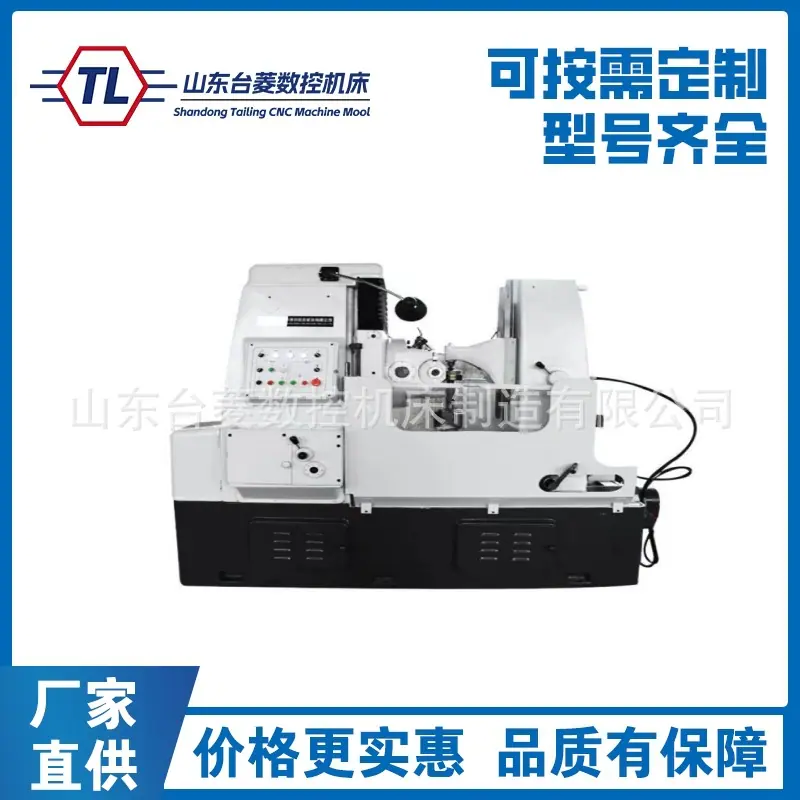

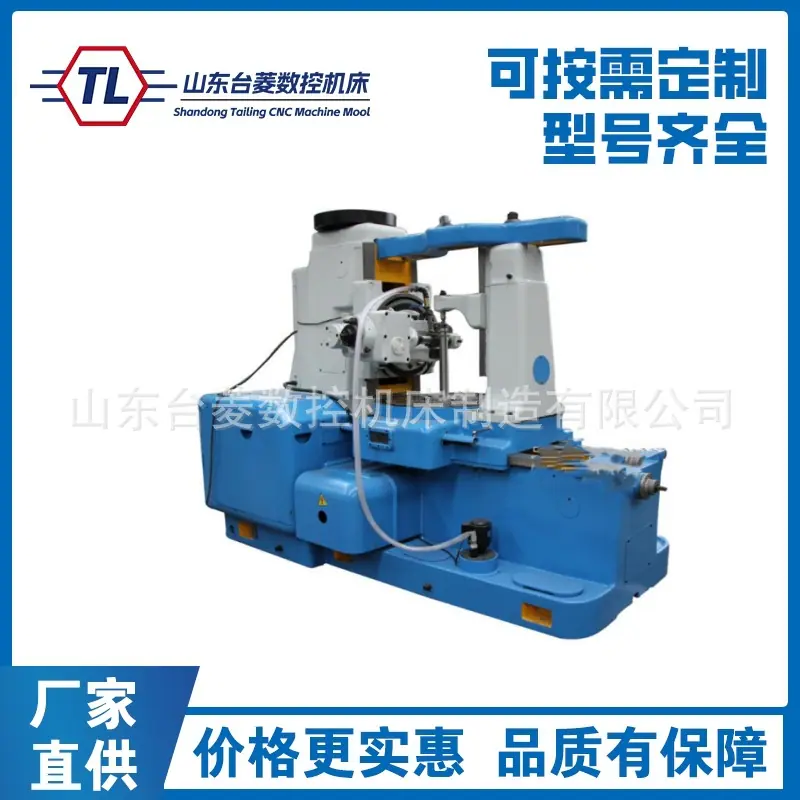

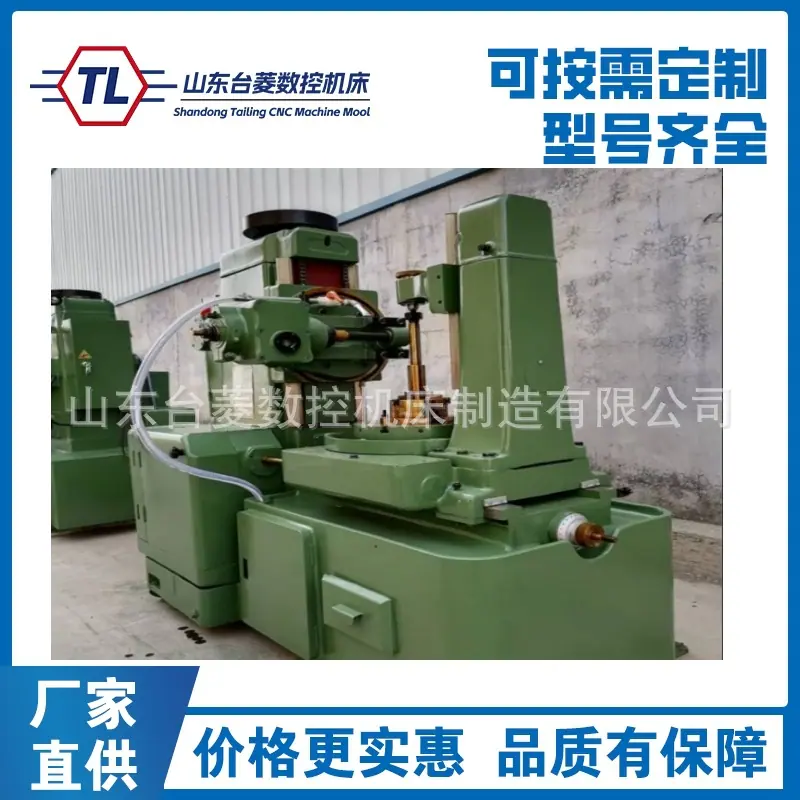

Máquina Roscadora de Engranajes CNC Yk3150 Máquina Roscadora de Engranajes CNC de Módulo Pequeño Máquina Roscadora de Engranajes de Alta Velocidad
Cantidad
- usarNúmero amplioEl sistema específico para máquinas dentales de cuatro ejes realiza el enlace de cuatro ejes
- Puede procesar engranaje recto, engranaje helicoidal, cono pequeño, engranaje tipo tambor, etc. El engranaje helicoidal se puede realizar fácilmente.Perfil de diente de 45°
- Puede procesar engranajes especiales como estrías, engranajes con pocos dientes, etc.
- Las fundiciones principales, como la bancada de la máquina y las columnas, adoptan una estructura de placa de alto nervado y guías de plástico rectangulares de gran superficie.
- La máquina herramienta tiene una cadena de transmisión corta y alta precisión, y la precisión del mecanizado puede alcanzarNivel 6
- El husillo adopta un servomotor de alta potencia, que puede lograr una regulación de velocidad continua dentro del rango de corte.
- La parte superior del asiento trasero se controla automáticamente por presión hidráulica.
|
artículoojo |
unidad |
Valor del parámetro |
|
Módulo de corte máximoAcero |
mm |
5 |
|
hierro fundido |
mm |
6 |
|
Diámetro máximo de los engranajes de columna de dientes rectos a procesarCon columna pequeña |
mm |
φ350 |
|
No hay columna pequeña |
mm |
φ500 |
|
Diámetro máximo de engranajes helicoidales cilíndricos30 grados, ángulo de hélice izquierdo y derecho |
mm |
φ370 |
|
45 grados, ángulo de hélice izquierdo y derecho |
mm |
φ250 |
|
Recorrido de la torreta de herramientas para el mecanizado de engranajes helicoidales cilíndricos30 grados, ángulo de hélice a la derecha |
mm |
160 |
|
30 grados, ángulo de espiral a la izquierda |
mm |
240 |
|
Recorrido de la torreta de herramientas para el mecanizado de engranajes helicoidales cilíndricos45 grados, ángulo de hélice a la derecha |
mm |
65 |
|
45 grados, ángulo de hélice a la izquierda |
mm |
105 |
|
Carrera máxima del carro portaherramientas |
mm |
240 |
|
Recorrido máximo de la mesa de trabajo |
mm |
250 |
|
Distancia del eje de la placa de cocina al centro de la encimeramáximo |
mm |
310 |
|
Mínimo |
mm |
20 |
|
Ángulo de hélice máximo de mecanizado |
Cada vez |
45 |
|
Conicidad del orificio cónico del husillo |
Mohs |
4 |
|
Placa de cocina con husillo reemplazable |
mm |
22 27 32 |
|
Diámetro máximo de la placa de cocción |
mm |
120 |
|
Diámetro del orificio del banco de trabajo |
mm |
60 |
|
Diámetro del husillo del banco de trabajo |
mm |
30 (accesorio de cambio rápido opcional) |
|
Velocidad del husillo de la fresadora |
Sin escalonesrevoluciones por minuto |
0-570 |
|
Velocidad de avance radial |
r/min |
0-2000 |
|
Velocidad de avance axial |
r/min |
0-2000 |
|
Servomotor eje X, eje Z |
Nuevo Méjico |
6 |
|
QuemadorServomotor del eje C |
Nuevo Méjico |
23 |
|
QuemadorEje Y |
Nuevo Méjico |
10 |
|
Motor de bomba |
o |
90 |
|
Motor de bomba hidráulica |
kilovatio |
1.1 |
|
Apariencia de la máquina herramienta |
mm |
2500*1600*2000 |
|
Peso neto de la máquina herramienta/peso bruto |
kilogramo |
2600//2900 |
