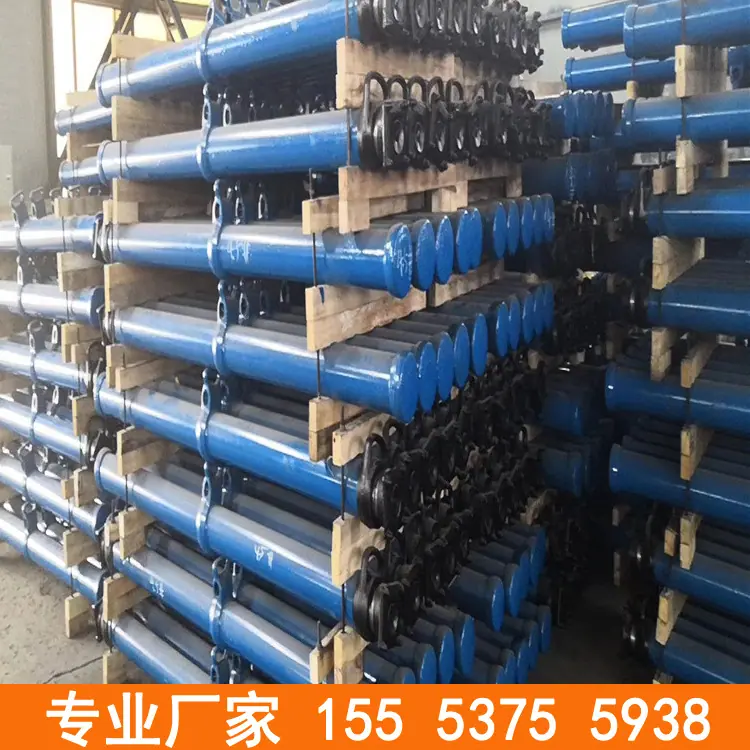

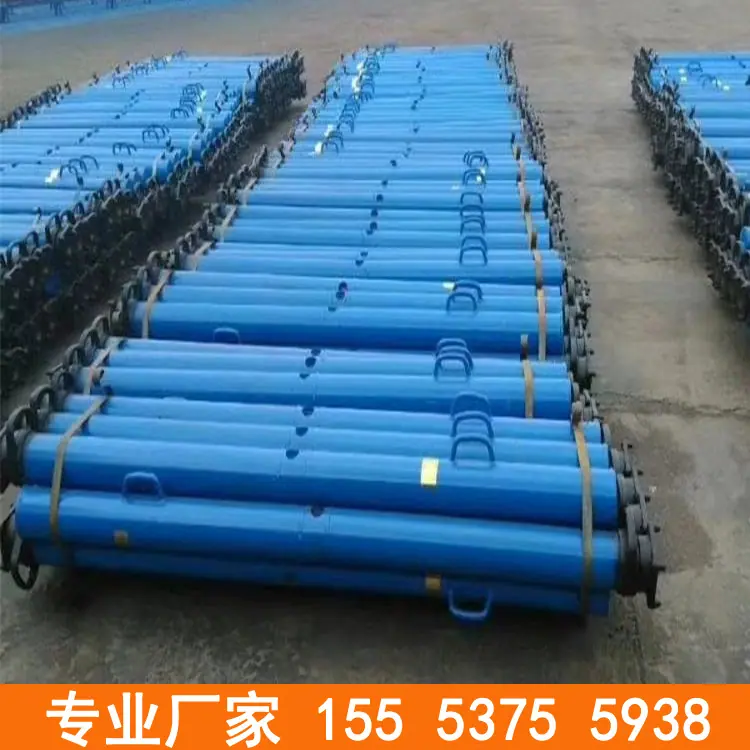

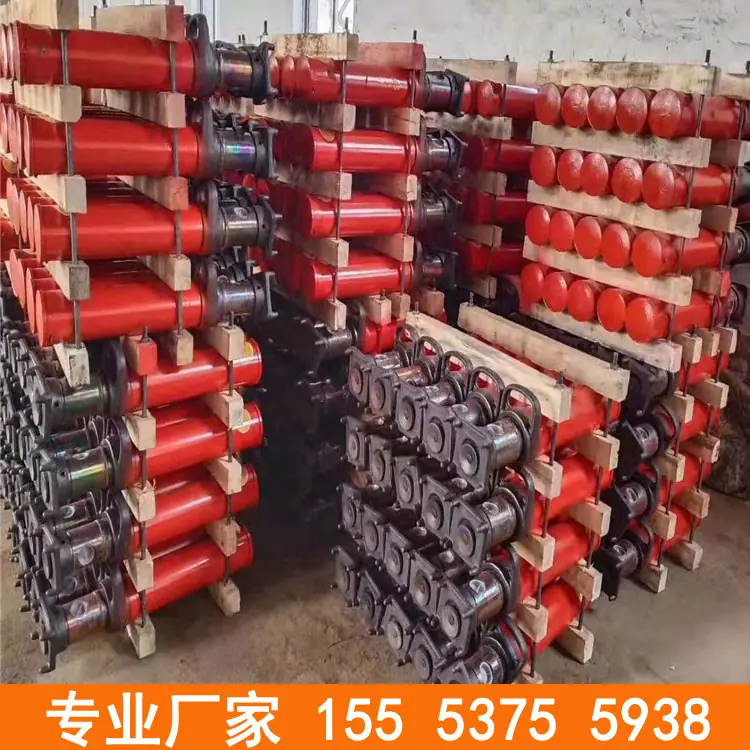

Pilar de monómero tipo inyección externa Qinhuangdao Pilar de monómero DW18 4.5 metros Pilar de minería

El precio anterior es un depósito, ¡¡¡por favor contacte al servicio al cliente para una consulta antes de realizar un pedido!!!

El mercado de maquinaria y equipos para la minería del carbón de China siempre ha estado en una rápida tendencia ascendente. Como pieza de equipo crucial e indispensable para que las empresas carboníferas logren altos rendimientos, desarrollen minas de carbón productivas y logren la mecanización de la minería del carbón, el valor de los puntales hidráulicos individuales ha aumentado año tras año. En el futuro, la demanda del mercado de soportes hidráulicos continuará creciendo rápidamente y las perspectivas de desarrollo de la industria son muy amplias. Para 2015, la demanda del mercado de soportes hidráulicos superará los 45 mil millones de yuanes. Los puntales hidráulicos individuales multifuncionales para minería utilizan aceite hidráulico como potencia y cadenas de sierra con dientes de diamante y cadenas de sierra para madera como medios de corte. Los datos del grupo de investigación de la industria de soportes hidráulicos del Instituto de Investigación Industrial Qianzhan muestran que pueden aplicarse al corte de diversas rocas blandas y duras con una dureza de roca ≤ 12 MPa en ingeniería y minería.

DN16-250/80 1600 1100 500 245 49 80 120 Aceite Hidráulico #5 41DN14-250/80 1400 1000 400 245 49 80 120 Aceite Hidráulico #5 38。

【¿Cómo es la capacidad de carga excéntrica del puntal hidráulico suspendido DWX?】El puntal hidráulico suspendido DWX utiliza el principio de la tecnología de suspensión por pistón, permitiendo que la fuerza de suspensión hidráulica actúe directamente sobre la tapa superior a través de la cavidad interna del vástago del pistón del puntal. Esto hace que la fuerza de suspensión hidráulica soporte aproximadamente cuatro quintas partes de la resistencia de trabajo del puntal, por lo que el vástago del pistón solo soporta un quinto de la resistencia de trabajo axialmente. Esto mejora en gran medida la estabilidad y la fiabilidad del puntal, y también aumenta considerablemente la altura de soporte y la capacidad de carga del puntal.

Los puntales hidráulicos simples son equipos de soporte importantes para el sostenimiento del techo en las caras de trabajo y las galerías generales de las minas de carbón. Tienen ventajas como un alto coeficiente de soporte, una carrera grande y una gran fuerza de soporte inicial, y se usan ampliamente para el soporte en las caras de trabajo de la mina. En particular, los puntales hidráulicos simples tipo pistón y los puntales hidráulicos simples suspendidos se usan ampliamente. Los puntales hidráulicos simples tienen ventajas como un alto coeficiente de soporte, una carrera grande y una gran fuerza de soporte inicial, y se usan ampliamente para el soporte en las caras de trabajo de la mina. En particular, los puntales hidráulicos simples tipo pistón y los puntales hidráulicos simples suspendidos se usan ampliamente.

Proceso de Carga: Después de que el puntal está instalado, se encuentra en un estado de soporte. A medida que el tiempo de soporte se prolonga, la carga ejercida por el techo de la frente de trabajo sobre el puntal aumenta. Cuando la carga soportada por el puntal excede su resistencia de trabajo nominal, la fuerza ejercida por el líquido a alta presión en la cavidad interna del puntal sobre la pastilla de la válvula excede la fuerza de sujeción preestablecida por el resorte de la válvula sobre el manguito guía hexagonal. El resorte de la válvula se comprime y la pastilla de la válvula y el manguito guía hexagonal se mueven juntos. La pastilla de la válvula se separa del asiento de la válvula, la válvula se abre, el líquido de la cavidad interna se desborda y la barra del pistón se retrae. Esto reequilibra la presión del techo.

Cuando se usa en una cara de trabajo de minería con cañón con carbón relativamente blando, se deben tomar medidas de protección en la superficie del cilindro activo galvanizado para evitar el descascarillado. Cuando el puntal hidráulico individual para minería se usa en conjunto con vigas de techo de madera o como puntal puntual, la tapa superior debe reemplazarse con una cabeza de puntal para evitar dañar la viga de madera. Basado en estos pasos, ¡usar puntales hidráulicos individuales para minería es bastante bueno! Shandong Mingke Mining Machinery Co., Ltd. proporciona un cierto nivel de seguridad al operar en túneles de mina, permitiendo una mayor tranquilidad. Nuestra fábrica se especializa en la producción de diversos productos mineros. Si está en la industria minera, no dude en contactarnos por teléfono.

El puntal hidráulico simple se compone de cilindro, pistón, válvula y otras piezas. Entre ellos, la válvula de triple propósito es el corazón del puntal hidráulico simple de tipo de inyección externa, que se compone de una válvula unidireccional, una válvula de descarga y una válvula rey. La válvula unidireccional se utiliza para suministrar líquido al puntal hidráulico simple, y la válvula de descarga se utiliza para descargar el puntal hidráulico simple de vuelta al puntal. La válvula asegura que el puntal hidráulico simple tenga una característica de resistencia constante. Ahora tomemos como ejemplo el puntal hidráulico simple de tipo de inyección externa para presentar su estructura y principio de funcionamiento.

Durante la operación de apuntalamiento, opere la manija de la pistola de inyección. El líquido a alta presión entra en la cavidad inferior del soporte a través de la válvula de retención dentro de la válvula multivia y los orificios radiales en el cuerpo de la válvula, provocando que el cilindro interior se eleve. Cuando la tapa superior del soporte pone en contacto estrecho la viga superior metálica con el techo de la cara de trabajo, suelte la manija de la pistola de inyección mientras el cilindro interior se está elevando. La pistola de inyección entonces interrumpe el flujo de líquido a alta presión. En este punto, la presión en la cavidad inferior del soporte es igual a la presión de la estación de bombeo, permitiendo que el soporte ejerza una cierta fuerza de soporte inicial sobre el techo, completando así la etapa de apuntalamiento—soporte inicial.

A medida que aumenta el tiempo de soporte, aumenta la carga que actúa sobre los puntales desde el techo de la cara de trabajo. Cuando la presión del techo excede la resistencia de trabajo nominal de los puntales, el líquido a alta presión en la cavidad del puntalválvula de tres víasLa válvula del medio se abre y el líquido se desborda por la holgura entre el tubo de la válvula derecha y el manguito de la válvula. La presión en la cavidad interior del soporte disminuye y el soporte se retrae. Cuando la presión en la cavidad interior del soporte es inferior a la fuerza del resorte de la válvula, la válvula se cierra, el desbordamiento de líquido de la cavidad interior del soporte se detiene y el soporte se retrae.

Al retraer el soporte, inserte la manija de descarga en el orificio de descarga del cuerpo de la válvula de tres vías y gire la manija de descarga (o tire del dispositivo de descarga) para forzar el vástago de la válvula de seguridad a moverse axialmente, abriendo así la válvula de descarga. La emulsión en la cavidad interna del soporte se rocía sobre el relleno del frente de trabajo a través del espacio entre la válvula de descarga, el tubo de válvula derecho y el cuerpo de la válvula de inyección. El cilindro interior se retrae bajo la acción de su propio peso y del resorte de retorno, logrando el propósito de retraer el soporte.

El puntal hidráulico simple se denomina columna simple y su estructura difiere de la del soporte hidráulico. Está equipado con una viga superior metálica articulada y se utiliza para el soporte de frentes de minería de carbón mecanizados convencionales; también puede utilizarse para áreas específicas de frentes de minería de carbón totalmente mecanizados, como soportes finales o temporales. La columna simple no cuenta con dispositivo de empuje, base integral ni viga superior, pero su estructura es más compleja que la del puntal del soporte hidráulico. La columna simple también es un puntal de trabajo de resistencia constante.

Los puntales hidráulicos simples son adecuados para vetas de carbón horizontales o con inclinación suave, con un ángulo de inclinación inferior a 25° (también se pueden usar en vetas de carbón con ángulos de 25° a 35° cuando se toman medidas fiables). Son necesarios para condiciones de roca donde el piso no es demasiado blando, la presión periódica del techo es significativa y el techo inmediato es propenso al colapso. Cuando se utilizan puntales simples en áreas con un piso muy blando, condiciones geológicas complejas o minería estratificada, se deben tomar las medidas correspondientes.

La rugosidad superficial Ra de la barra del pistón es menor o igual a 0.8 micrómetros, y la rugosidad superficial Ra del taladro interior del cuerpo del cilindro es menor o igual a 0.4 micrómetros. El cuerpo no debe tener grietas, y las partes de conexión, como el extremo roscado del cuerpo del cilindro y la ranura del anillo, deben estar intactas. La junta de tubería no debe estar deformada. Con el desarrollo de las necesidades sociales y la tecnología, los requisitos para el equipo se vuelven cada vez más estrictos. Para garantizar que el equipo alcance su valor de uso previsto, es esencial realizar los trabajos de mantenimiento de los soportes de techo articulados metálicos para minería. Los trabajos de mantenimiento de los soportes de techo articulados metálicos para minería no solo se realizan durante la etapa de procesamiento, sino también durante el uso. Echemos un vistazo a la introducción de Shandong Mingke Mining Machinery Co., Ltd.

Al instalar los puntales, asegúrese de que los puntales estén en estado de carga axial, es decir, que los puntales sean perpendiculares a las placas superior e inferior. Antes de instalar los puntales, utilice una pistola de inyección para limpiar a fondo la válvula unidireccional y la boquilla de inyección del puntal hidráulico individual antes de inyectar fluido y extender el puntal, para evitar que contaminantes como el polvo de carbón entren en la cavidad del cilindro y afecten el rendimiento de trabajo del puntal. 3.7 El taller de mantenimiento o el departamento de revisión deben establecer tarjetas de mantenimiento, registrando detalladamente el número de cada puntal, la fecha de despliegue bajo tierra, la fecha de retirada de bajo tierra, la fecha de mantenimiento, la falla, el contenido del mantenimiento, el estado de la inspección, el personal de mantenimiento, etc.

Los métodos de reparación nuevos y actuales para puntales hidráulicos individuales se basan principalmente en materiales compuestos poliméricos. Estos materiales tienen una excelente adhesión y buena resistencia a la compresión. No solo cumplen con los requisitos de producción y uso en las condiciones de trabajo mencionadas, sino que también presentan procesos de operación simples y fáciles. No hay influencia térmica y el espesor del recubrimiento no está limitado. Al mismo tiempo, el recubrimiento en sí posee excelentes funciones de resistencia al aceite y a la corrosión, así como autolubricantes, asegurando una buena resistencia al desgaste después de la reparación. Esto garantiza la producción normal de la empresa y previene el daño acelerado de los componentes del equipo.
