Sensor de Velocidad del Viento Bidireccional para Minería Gfy15, Cabezal de Detección de Flujo de Aire Bidireccional para Minería, Monitoreo Dual de Dirección y Velocidad del Viento Subterráneo

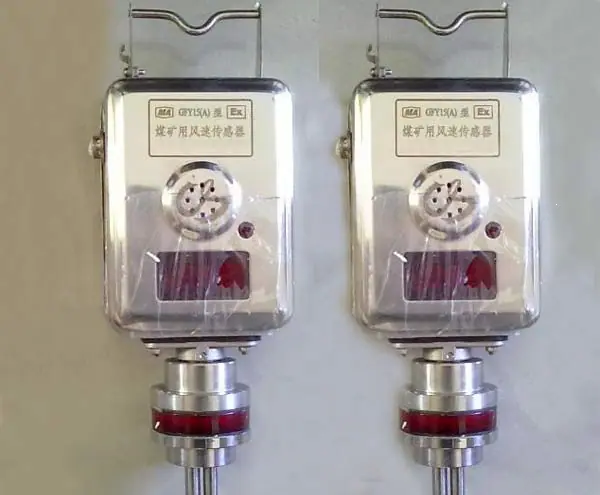

Introducción del sensor de velocidad del viento bidireccional para minería GFY15

El sensor bidireccional de velocidad del viento para minería (en adelante, el sensor) se utiliza principalmente para detectar la velocidad y la dirección del viento en diversos túneles, respiraderos, bocas de pozo de ventiladores, etc., en minas de carbón. Puede mostrar el valor actual de la velocidad del viento in situ y emitir una señal síncrona.

Parámetros técnicos del sensor de velocidad del viento bidireccional para minería GFY15

1. Tipo a prueba de explosiones: tipo intrínsecamente seguro para minería, marca a prueba de explosiones: "ExibⅠMb".

2. Fuente de alimentación a) Voltaje de trabajo: DC 9V~24V; b) Corriente de trabajo: ≤50mA.

3. Rango de medición: 0,4 m/s ～ 15 m/s.

4. Error básico: no más de ±0,2 m/s dentro del rango de medición.

5. Resolución: 0,1 m/s.

6. Señal de salida (solo un tipo al salir de fábrica)

6.1、Señal RS485 a) Modo de comunicación semidúplex, velocidad de transmisión: 2400 bps; b) Valor pico a pico del voltaje de la señal: 2 V ～ 12 V; c) Distancia máxima de transmisión: no menos de 2 km (usando un cable de mina de carbón MHYV, el área de la sección transversal de un solo núcleo es de 1,5 mm2).

6.2. Señal de frecuencia a) Rango de señal: 200 Hz ~ 1000 Hz (lineal correspondiente a una señal de frecuencia de 0 m/s ~ 15 m/s); b) Ancho de pulso positivo y negativo de la señal: ≥ 0,3 ms; c) El nivel alto no es inferior a 3,0 V (cuando la corriente de fuente es de 2 mA), el nivel bajo no es superior a 0,5 V (cuando la corriente de sumidero es de 2 mA).

6.3. Señal de corriente a) Señal de corriente de 1 mA a 5 mA o 4 mA a 20 mA (correspondiente linealmente a 0 m/s a 15 m/s, también se puede seleccionar como 0 a 5 mA o 0 a 20 mA); b) Capacidad de carga: ≥800 Ω para 1 mA a 5 mA; ≥200 Ω para 4 mA a 20 mA.

6.4. Señal de corriente a) Tipo de corriente: 1 mA/5 mA, 0 mA/5 mA (correspondiente a bobinado directo/inverso) opcional (puente J1 en el lado derecho de la placa de circuito, salida 1 mA/5 mA desconectado, salida 0 mA/5 mA conectado); b) Rango de señal: 0 mA, ≤0,05 mA; 1 mA, 1 mA ~ 1,4 mA; 5 mA, 4,5 mA ~ 5,5 mA; c) Capacidad de carga: ≥1 kΩ.

7. Tiempo de respuesta: El tiempo de respuesta del sensor: ≤5s.

8、Función de Alarma Sonora y Lumínica a) El sensor puede establecer un punto de alarma dentro del rango de medición (el ajuste predeterminado es 8 m/s). La diferencia entre el valor de visualización de la alarma y el valor establecido no debe exceder los 0,1 m/s; b) La intensidad del nivel sonoro de la señal de alarma a una distancia de 1 m no será inferior a 80 dB(A); La señal lumínica será claramente visible a una distancia de 20 m en un entorno oscuro.
