El Agarrador de Roca Rotatorio es una máquina especializada para la remoción y carga de escombros utilizada en la construcción de pozos verticales. Se utiliza principalmente para agarrar la roca suelta y los minerales generados después de la voladura al excavar pozos mineros verticales, y descargarlos en el skip para completar la operación de remoción de escombros. Puede realizar la operación mecanizada del proceso de remoción de escombros de pozos verticales y actualmente se usa ampliamente en la construcción de varios proyectos de pozos verticales como minas de carbón, minas de metales y minas no metálicas, lo que lo convierte en uno de los equipos centrales en la fase de construcción de pozos mineros. El equipo adopta una estructura rotatoria central, se fija directamente en la plataforma del cabrestante de hundimiento y depende de la acción coordinada de múltiples mecanismos para completar la operación cíclica, lo que puede mejorar eficazmente la eficiencia de remoción de escombros de la excavación de pozos verticales y reducir la intensidad del trabajo.
（1）Pinza Rotatoria Neumática Excavadora de Roca
Utilizando aire comprimido como fuente de energía, todos los mecanismos como el izaje, la rotación y el pluma son accionados neumáticamente y controlados por una válvula de operación centralizada en la cabina del operador. La fuente de energía es singular, la estructura es compacta y es adecuada para la mayoría de los escenarios de acoplamiento con tuberías de aire comprimido subterráneas. Es un tipo ampliamente utilizado en la construcción tradicional de pozos verticales, con productos representativos que incluyen modelos principales como el HZ-6 y el HZ-10.
（2）Pinza para Roca Hidráulica de Pivote Central
La fuente de alimentación neumática tradicional se reemplaza con un accionamiento totalmente hidráulico. Los mecanismos de elevación, pluma, giro y pinza se controlan hidráulicamente. Algunos modelos avanzados utilizan un sistema hidráulico sensible a la carga, que puede lograr movimientos individuales o combinados de cada mecanismo operando las válvulas de control hidráulico. Este es un tipo mejorado que se ha promovido gradualmente en los últimos años, y los productos representativos incluyen la pinza rotatoria hidráulica para rocas serie HZY.
（1）Pinza Rotatoria de Roca de Pequeña Capacidad

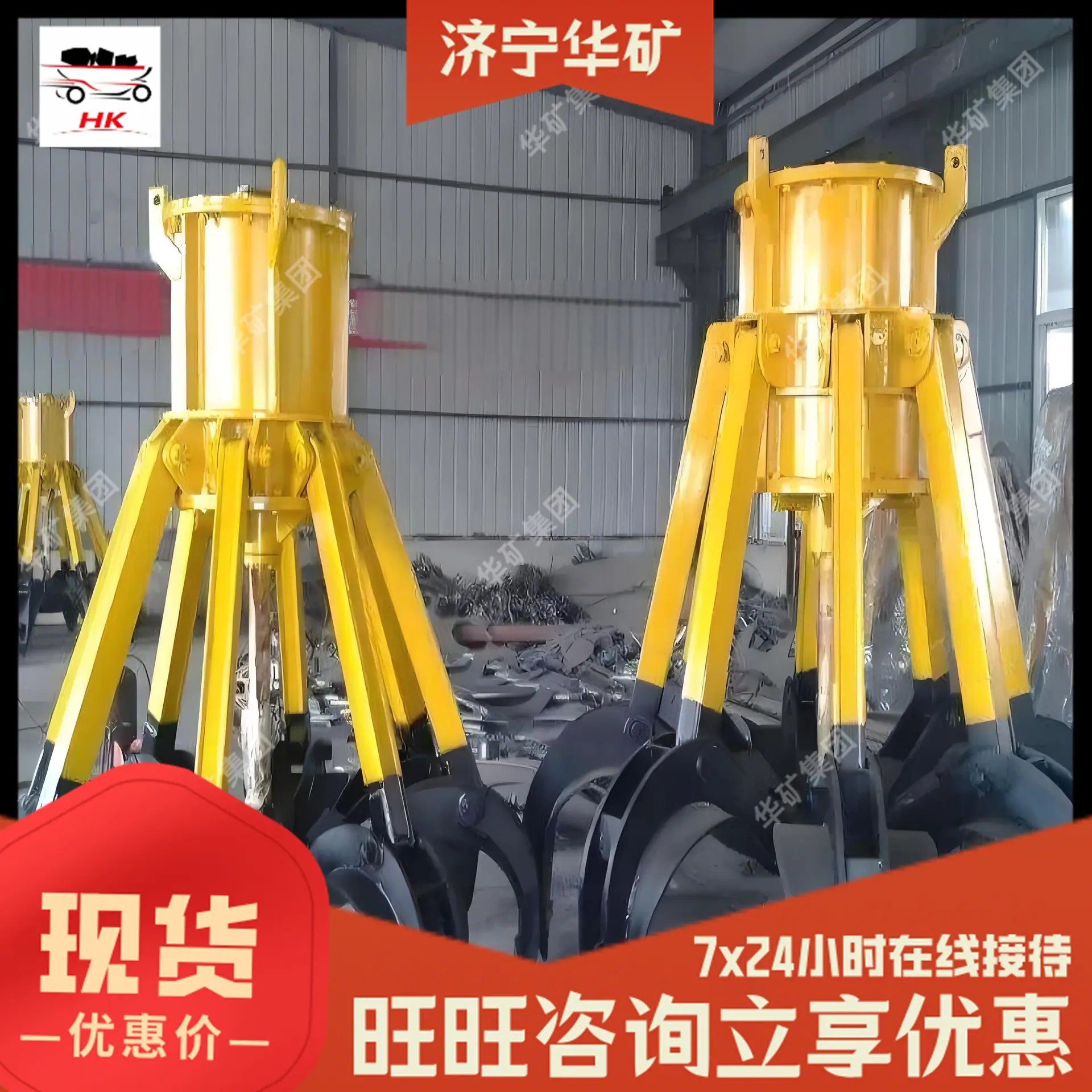

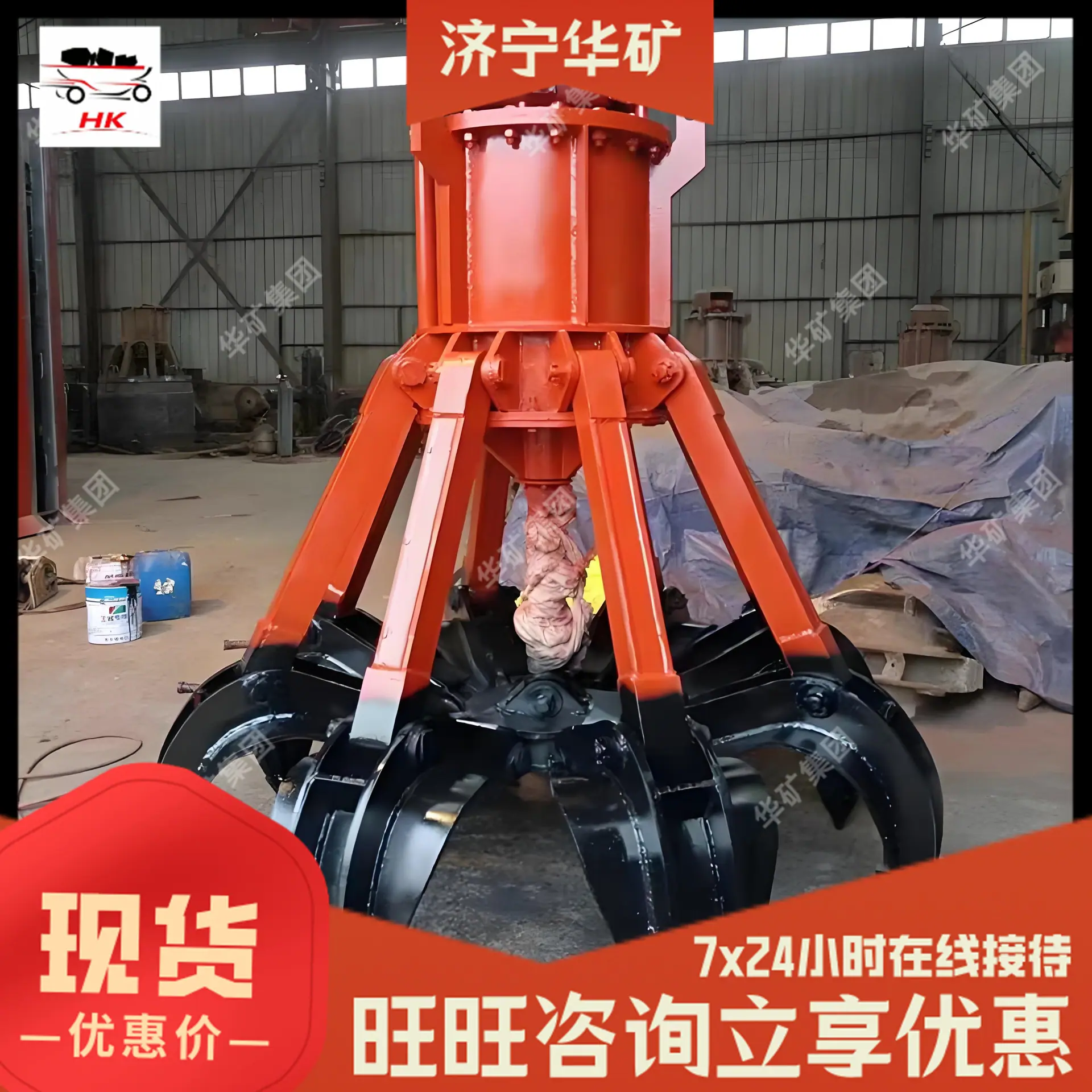

La capacidad de cuchara común es de 0.35 metros cúbicos, principalmente adecuada para la construcción de pozos verticales de diámetros más pequeños, y es aplicable a proyectos de pozos verticales pequeños y medianos. Las dimensiones generales y el peso del equipo son relativamente pequeños, y los requisitos de espacio en el pozo son menores.
（2）Pinza rotatoria de roca de capacidad media
La capacidad de agarre común es de 0.6 metros cúbicos, adecuada para pozos con un diámetro neto de 4 metros y superiores. La capacidad de excavación de roca es de aproximadamente 50 metros cúbicos por hora. Actualmente es una especificación principal ampliamente utilizada en la construcción de pozos verticales, con amplia aplicabilidad.
（3）Pinza Giratoria de Roca de Gran Capacidad
La capacidad de cuchara común es de 1.0 metro cúbico, adecuada para la construcción de grandes pozos verticales con un diámetro neto de 6 metros o más. La capacidad de producción de extracción de roca es de aproximadamente 60 metros cúbicos por hora, lo que puede satisfacer las necesidades eficientes de eliminación de escombros de las grandes minas.

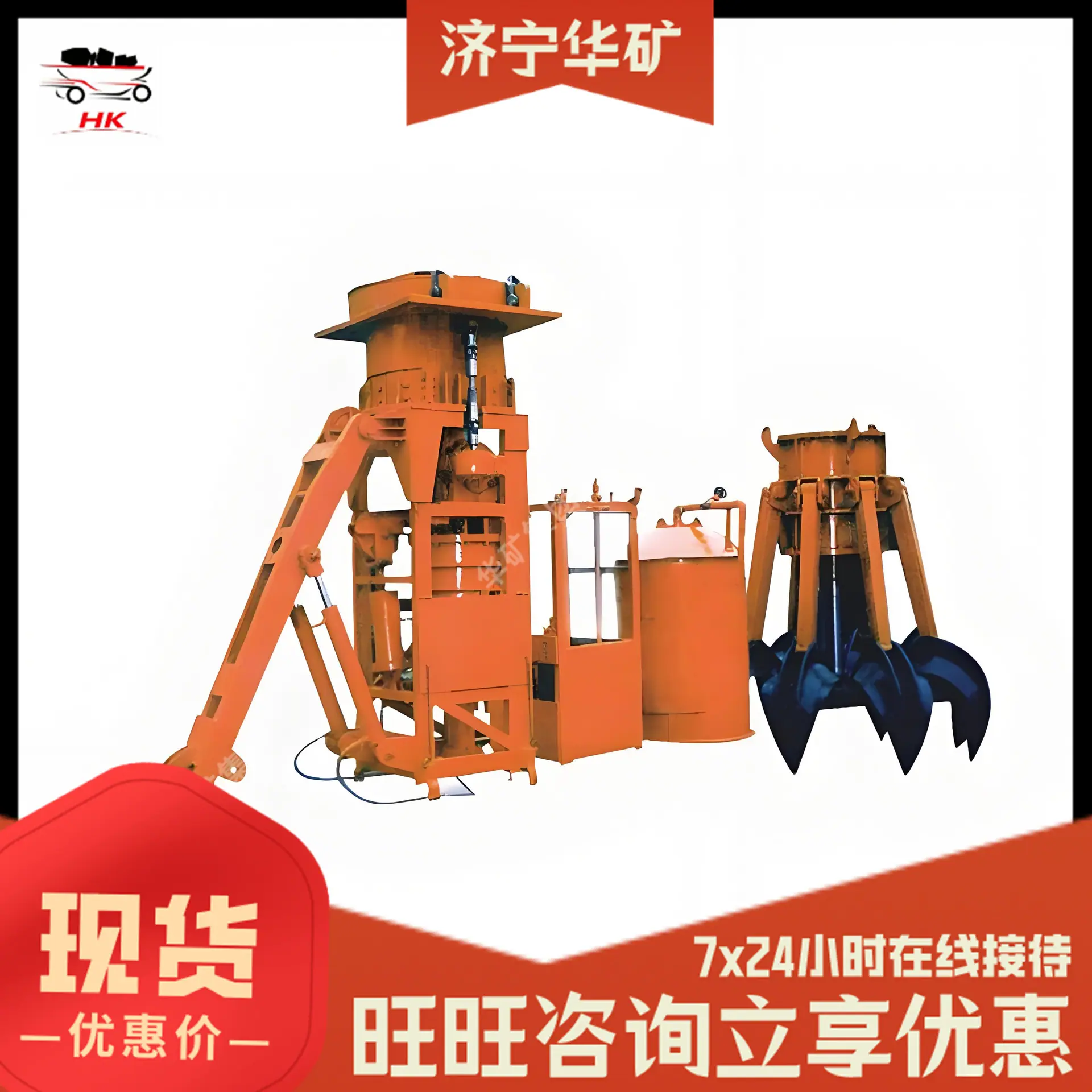

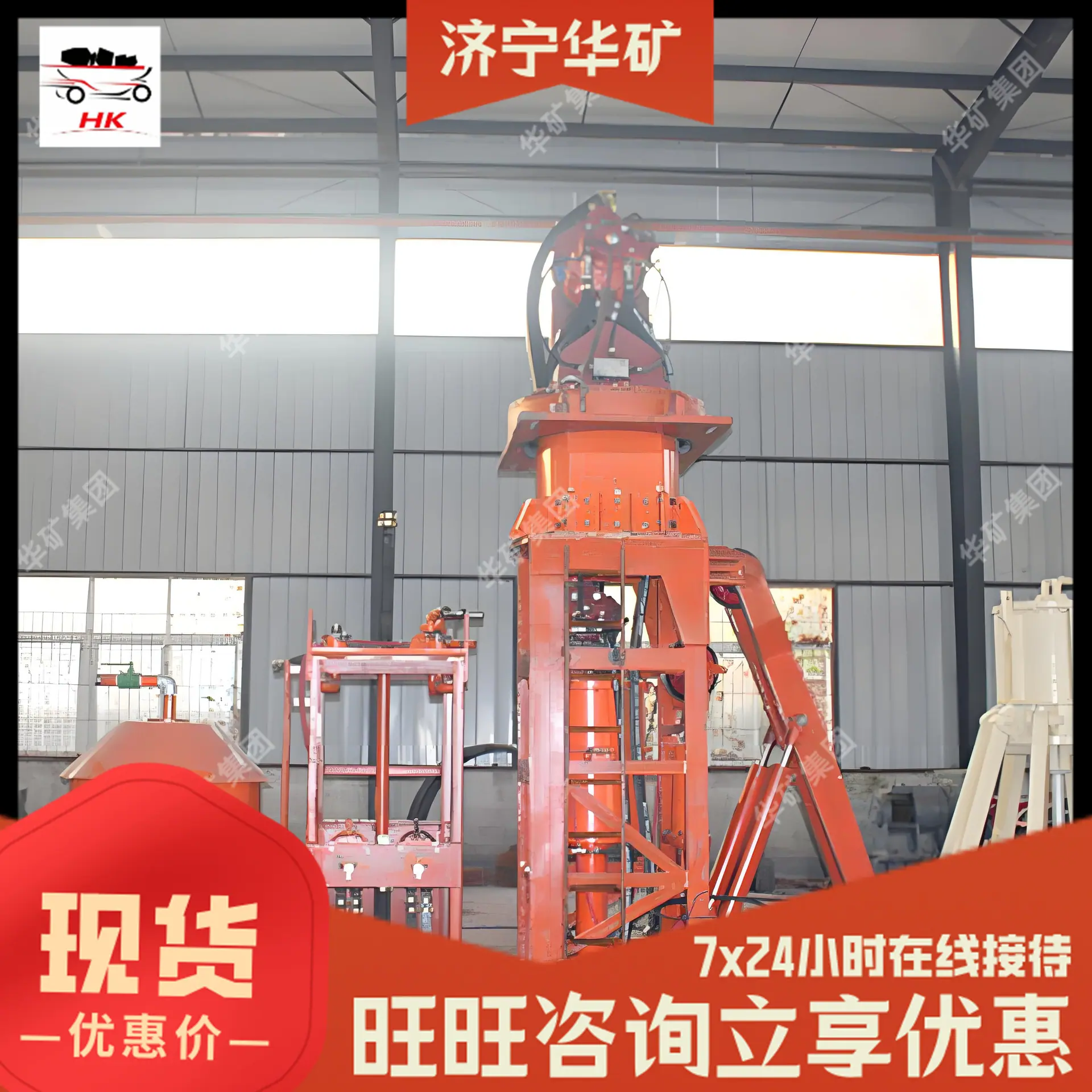

La corriente principal es el pinzador de roca rotatorio central, que se fija e instala directamente en la posición central de la plataforma de perforación. Tiene una estructura compacta, ocupa un área pequeña en el pozo, facilita la disposición de la construcción dentro del pozo y puede lograr una cobertura operativa de 360 grados sin zonas muertas de la cara de trabajo.
El equipo, a través del proceso de operación cíclica de "descenso y agarre—elevación y rotación—elevación y descarga—retorno del cucharón vacío", puede lograr la eliminación continua mecanizada de escoria de los pozos verticales. En comparación con la eliminación manual de escoria, la eficiencia de eliminación de escoria se mejora significativamente y puede igualar los requisitos de progreso de la construcción de la excavación de pozos verticales.
Adopta una estructura de fijación giratoria central y se instala directamente en el taladro, lo que resulta en un diseño general compacto y ocupa un área pequeña del espacio de operación del pozo. Esto no causa interferencia excesiva con la disposición de otros procedimientos de construcción dentro del pozo y es adecuado para los requisitos espaciales de la mayoría de los pozos verticales convencionales.
Utilizando un sistema de control centralizado, todas las operaciones para el proceso completo de agarre, elevación y descarga pueden ser realizadas por un solo operador, independientemente de si es un modelo neumático o hidráulico. Esto requiere menos mano de obra y tiene un umbral operativo moderado.
Los modelos convencionales tienen estructuras centrales optimizadas y mejoradas, como rodamientos giratorios, juntas universales y cilindros elevadores, lo que mejora la estabilidad operativa del equipo, reduce la frecuencia y la dificultad del mantenimiento diario y garantiza costos de mantenimiento controlables a largo plazo.
En comparación con los modelos neumáticos tradicionales, los equipos de perforación rotatoria accionados hidráulicamente son más ligeros y flexibles de operar, funcionan de manera más suave, y los modelos que utilizan sistemas hidráulicos sensibles a la carga pueden igualar el caudal y la presión de salida de la bomba a los requisitos de carga. Presentan un menor consumo de energía, menor generación de calor, menor ruido y movimientos compuestos suaves, lo que los hace adecuados para operaciones de servicio pesado a largo plazo.
Amplia gama de aplicaciones：Las especificaciones con diferentes capacidades de cubo se pueden adaptar a pozos verticales de varios diámetros, desde pequeños hasta grandes, satisfaciendo las necesidades de construcción de pozos verticales en diferentes tipos de minas, como minas de carbón y minas de metales. Algunos equipos también se pueden utilizar para la extracción superficial de materiales sueltos, ofreciendo buena versatilidad.
Alta fiabilidad operativa：La estructura central ha sido optimizada a través de años de aplicación de ingeniería, con diseños mejorados para componentes vulnerables como rodamientos de giro y juntas universales. La estructura es más razonable, capaz de lograr una rotación suave de ≥360 grados, un izado preciso y una elevación potente. La probabilidad de fallo en operación a largo plazo es baja.
Buen desempeño en seguridad：El mecanismo de elevación del modelo principal adopta un diseño de frenado por articulación, equipado con una función de suspensión de seguridad. La estructura de instalación fija es estable, garantizando la seguridad del equipo durante la operación y reduciendo los riesgos de seguridad en la construcción subterránea.
Se puede usar para trabajo colaborativo：Se ha desarrollado la tecnología de operación cooperativa con otros equipos de perforación, como las excavadoras, formando un conjunto completo de equipos de construcción que incluye pinzas rotatorias para rocas, lo que se adapta a las necesidades de la construcción mecanizada de pozos verticales y promueve la estandarización y la mecanización de la construcción de pozos verticales.
