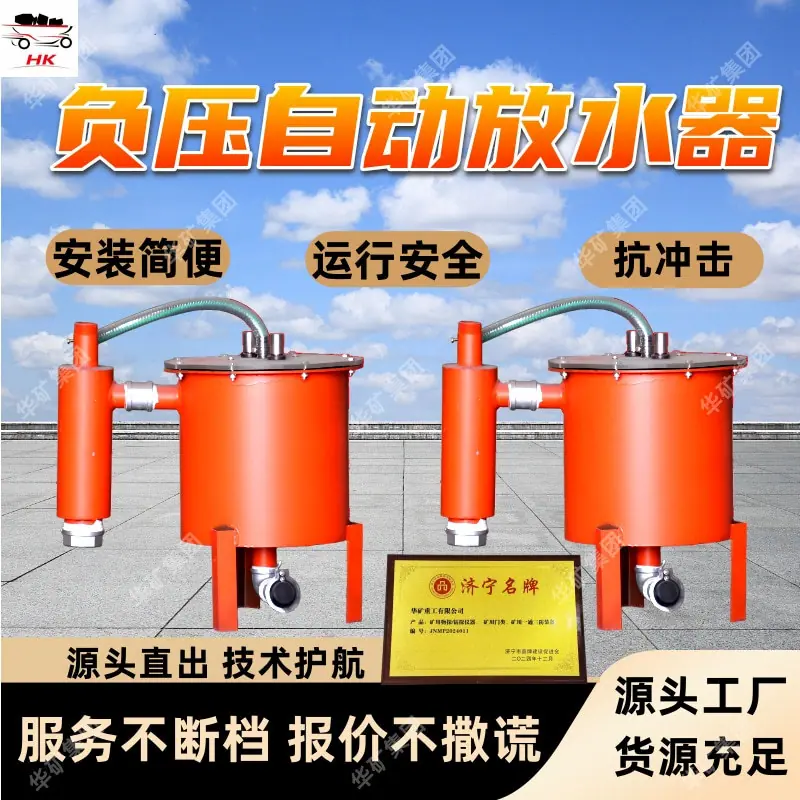

Válvula de Aire Tipo Presión Negativa Dispositivo de Liberación Automática de Agua Dispositivo de Liberación de Agua por Presión Negativa Subterráneo Válvula de Aire Tipo Presión Negativa Dispositivo de Liberación Automática de Agua

El descargador de agua a presión negativa de mina es un dispositivo de drenaje automático especializado que se utiliza en el sistema de tuberías de drenaje de gas a presión negativa en las minas de carbón. Se utiliza principalmente para descargar el agua acumulada y una pequeña cantidad de residuos en la tubería de drenaje, evitando el bloqueo de la tubería y garantizando la eficiencia del drenaje de gas. Es un equipo de soporte de uso común para garantizar el funcionamiento estable del sistema de extracción de gas. El dispositivo no requiere una fuente de alimentación externa y puede lograr el drenaje automático de agua basándose en la flotabilidad y la diferencia de presión negativa, adaptándose a las necesidades de funcionamiento continuo de las tuberías de extracción de gas subterráneas.

Nuestros liberadores de agua a presión negativa se clasifican principalmente según su forma estructural y capacidad de descarga de agua, adecuados para diferentes diámetros de tubería de canalizaciones de drenaje y bombeo y diferentes escenarios de acumulación de agua:

1. Drenador automático de presión negativa de un solo orificio

El tipo de un solo orificio tiene una estructura simple y un tamaño compacto. Se utiliza principalmente para tuberías de derivación de drenaje de gas o tuberías de drenaje de diámetros más pequeños. El volumen de descarga único generalmente está entre 0.5L y 1L, y el peso del producto comúnmente está entre 1.5kg y 5kg. Es fácil de instalar y tiene bajos requisitos de espacio de instalación, lo que lo convierte en una opción común para el drenaje de un solo punto en tuberías de derivación. Su estructura central consta de un cilindro exterior, un flotador, una tubería de entrada, una válvula de retención y una varilla guía central. Depende de la flotabilidad del flotador para abrir la válvula de retención y de su propio peso para cerrar la válvula de retención, logrando la toma y descarga automática de agua.

2. Drenador de agua automático de presión positiva y negativa

El dispositivo automático de descarga de agua a presión positiva y negativa puede adaptarse simultáneamente a las tuberías de presión positiva y a las tuberías de presión negativa del sistema de drenaje de gas, lo que lo hace adecuado para una gama más amplia de escenarios. Se puede instalar en la sección de drenaje de presión negativa o en la sección de transporte de presión positiva antes de la utilización del gas. Tiene una mayor capacidad de descarga de agua, con un volumen de descarga único de hasta 10L-20L, lo que lo hace adecuado para su uso en lugares con acumulación significativa de agua, como tuberías principales y troncales.

3. Drenador Automático de Presión Negativa Poroso

El diseño poroso permite la conexión simultánea de múltiples laterales de drenaje para la descarga de agua centralizada, lo que lo hace adecuado para nodos de extracción con múltiples ramificaciones convergentes. Elimina la necesidad de configurar un dispositivo de descarga separado para cada rama, reduciendo los costos de instalación, ahorrando espacio de instalación subterránea y simplificando el proceso de mantenimiento diario.

Combinando el volumen de agua de diferentes tuberías, las especificaciones comunes para el volumen de descarga individual cubren el rango de 0.5L-20L:

• Modelo Pequeño 0.5L-1L: Adecuado para escenarios con baja acumulación de agua en ramales y tuberías pequeñas

• Modelos de tamaño mediano de 2L-5L: Adecuados para escenarios con volumen de agua moderado en tuberías divididas y tuberías de tamaño mediano

• Modelos Grandes de 10L-20L: Adecuados para escenarios con alta acumulación de agua en líneas principales y troncales. También admite especificaciones de producto personalizadas basadas en la acumulación de agua del sitio y las dimensiones de las tuberías.

El dispositivo se basa en la flotabilidad y la presión negativa en la tubería para lograr la apertura y el cierre automáticos para la descarga de agua, eliminando la necesidad de abrir manualmente la válvula de forma regular para el drenaje y tampoco requiere una fuente de alimentación externa. Esto reduce la carga de trabajo diaria del personal subterráneo y previene el bloqueo de la tubería causado por la descarga manual de agua inoportuna.

La estructura general no contiene componentes electrónicos complejos; los componentes principales son mecánicos. El mantenimiento diario solo requiere revisiones periódicas para asegurar un flujo sin obstrucciones y la limpieza de una pequeña cantidad de sedimento residual. La carga de trabajo de mantenimiento es pequeña y el costo de uso a largo plazo es bajo.

Muchos productos presentan un diseño compacto. El tipo de un solo agujero pesa solo alrededor de 1,5 kg. Para la instalación, simplemente conecte la tubería de entrada de agua a la interfaz correspondiente de la tubería de extracción y descarga. Este bajo requisito de ubicación de instalación lo hace adecuado tanto para nuevas configuraciones de sistemas de extracción como para la modernización de sistemas existentes.

Los componentes centrales, como el flotador y las piezas de la válvula, están hechos en su mayoría de acero inoxidable o plástico anticorrosión. La carcasa exterior está tratada para ser anticorrosiva, lo que la hace adecuada para entornos con humedad y una pequeña cantidad de gases corrosivos dentro de las tuberías de gas. Tiene buena resistencia a la corrosión y una vida útil más larga.

El producto está diseñado para tuberías de extracción de gas a presión negativa. El procesamiento controla estrictamente el rendimiento de sellado. El proceso de descarga de agua no dañará el entorno de presión negativa de la tubería, ni causará fugas de aire que afecten la concentración de extracción. Es adecuado para los requisitos de trabajo de los sistemas de extracción a presión negativa.

Además de drenar el agua acumulada, puede descargar una pequeña cantidad de residuos arrastrados en las tuberías, reduciendo el riesgo de obstrucción de las tuberías, ayudando a mantener el flujo suave de las tuberías de drenaje de gas, extendiendo el ciclo de limpieza de las tuberías y reduciendo la carga de trabajo de la limpieza de tuberías.

Desde modelos pequeños de 0.5L de puerto único hasta modelos grandes de 20L de presión positiva/negativa, cubriendo diferentes escenarios como tuberías individuales, nodos centrales y tuberías principales. Hay múltiples opciones estructurales disponibles, incluyendo de puerto único, de puerto múltiple y de presión positiva/negativa. Se pueden seleccionar productos adecuados según las especificaciones de la tubería de extracción en sitio y el volumen de acumulación de agua. También se admiten especificaciones especiales para personalización.

El costo total del producto es moderado, siendo el tipo de un solo agujero de menor precio, adecuado para la disposición multipunto de tuberías de derivación en sistemas de drenaje de gas. No aumentará significativamente la inversión en equipos de mina, mientras que la función estable de descarga automática de agua puede garantizar eficazmente la eficiencia del drenaje, aportando importantes beneficios prácticos.
