Medidor Mecánico de Separación de Placas de Techo Minería Medidor de Desplazamiento Multi-Punto Lby-3A Indicador de Separación de Paneles de Techo

El medidor de delaminación del techo de mina es un dispositivo de seguridad clave utilizado para el monitoreo en tiempo real de los cambios de desplazamiento en los estratos del techo de las galerías de las minas de carbón. Al detectar la delaminación dentro y fuera del rango de soporte de pernos, proporciona soporte de datos para la evaluación de la estabilidad del techo y la alerta temprana de accidentes de caída de techo. Es ampliamente utilizado en minería profunda, minas con alto contenido de gas y áreas mineras con estructuras geológicas complejas.

Descripción del Producto

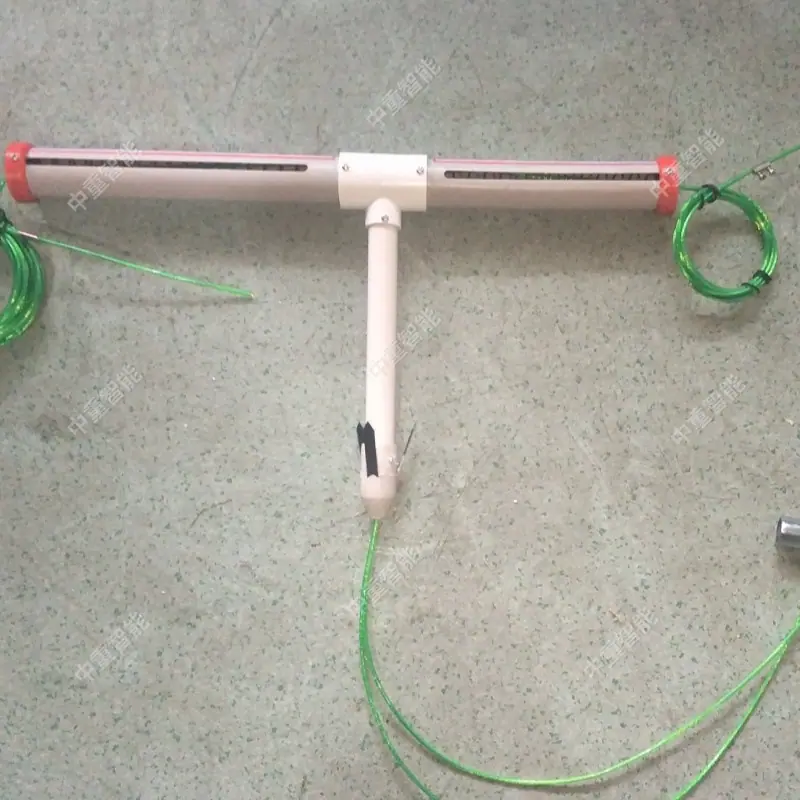

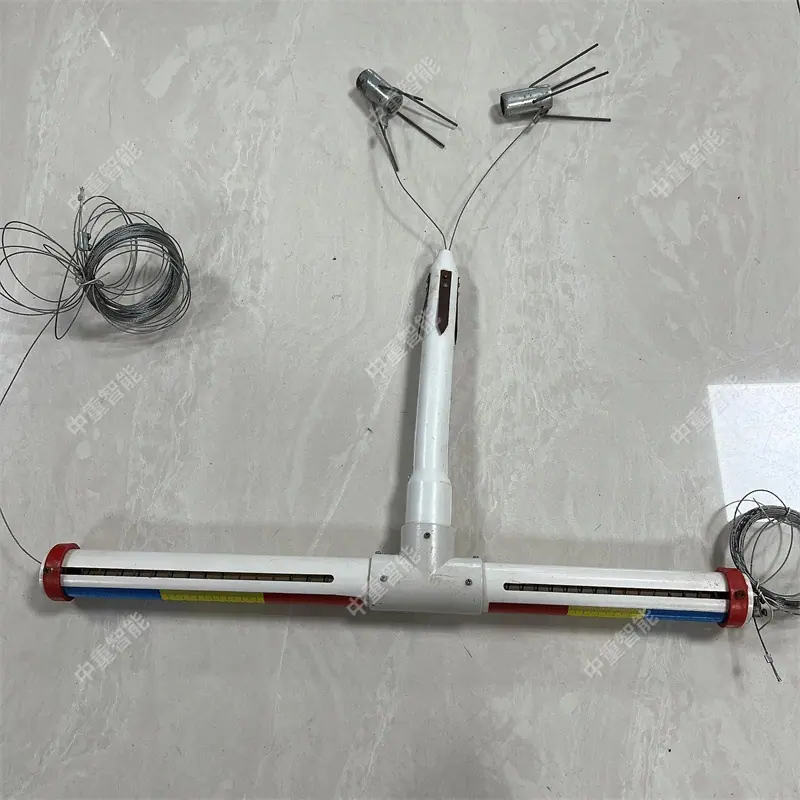

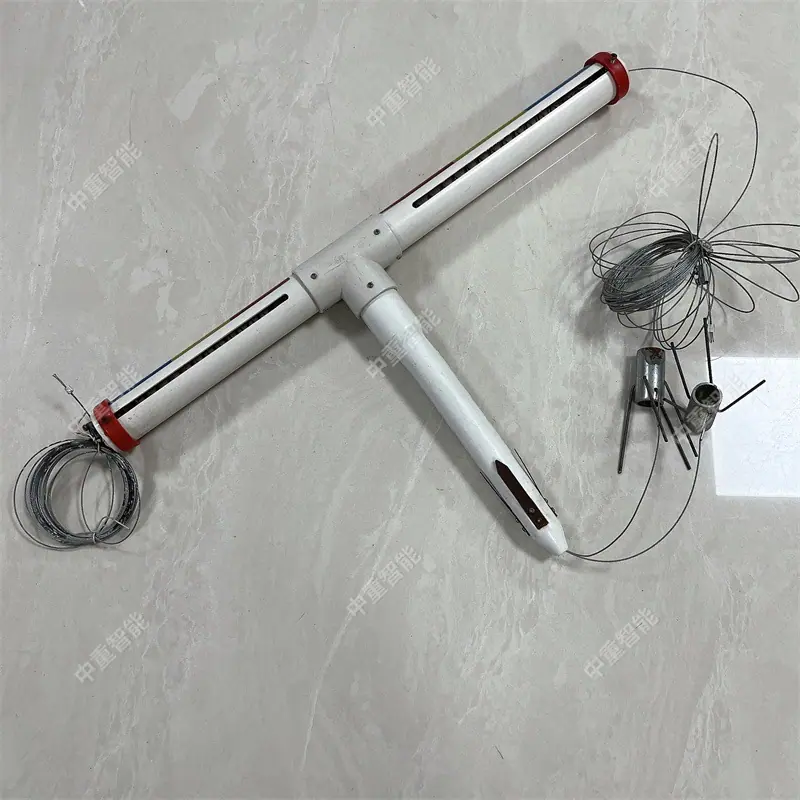

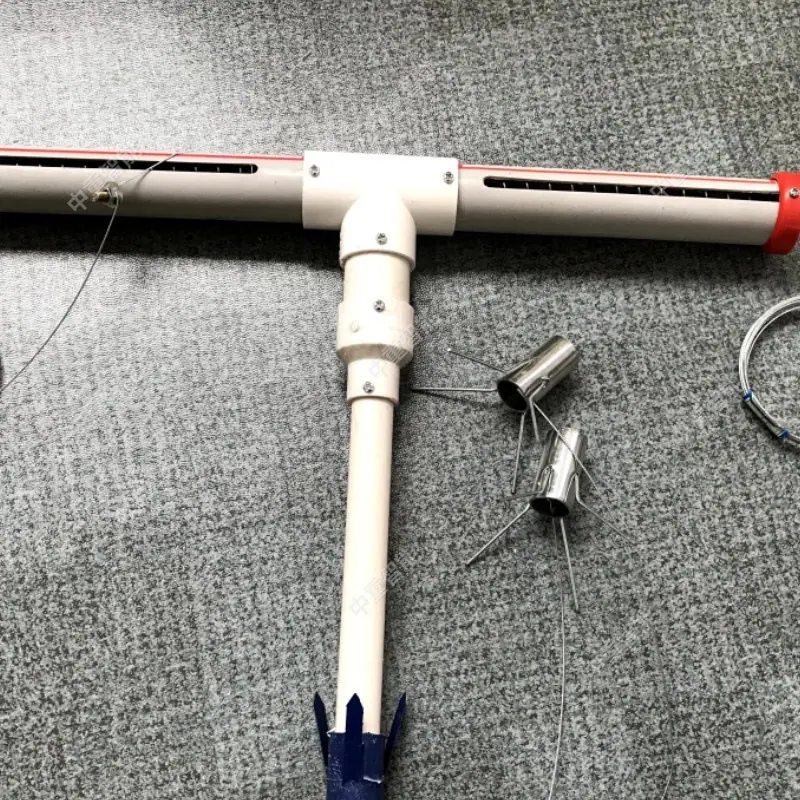

El medidor de delaminación del techo de mina (también conocido como indicador de delaminación del techo, medidor de desplazamiento multipunto) se compone principalmente de un anclaje de punto de anclaje profundo, un anclaje de punto de anclaje superficial, un cable de medición, una camisa, tubos de medición interior y exterior, y un dispositivo de lectura. El equipo se instala en barrenos del techo, con el punto de anclaje profundo fijado en una capa de roca estable a 5-10 m de profundidad, y el punto de anclaje superficial ubicado a 2-3 m. El desplazamiento relativo entre ambos se muestra mecánica o electrónicamente.
Rango máximo: 200 mm
‌Precisión de lectura‌：‌±1 mm‌（mecánica）、‌0.01 mm‌（pantalla digital）
Diámetro del agujero de montaje: 27–37 mm
Nivel de Protección: Se recomienda elegir IP68 o superior para adaptarse al entorno húmedo y polvoriento de la mina.
‌Transmisión de Datos‌: Admite bus 485/CAN, transmisión inalámbrica o lectura local
Cuando ocurre delaminación en la losa superior, los tubos de medición interior y exterior reflejan respectivamente el desplazamiento dentro y fuera de la zona de anclaje, y su suma es el valor total de delaminación. La esfera a menudo se divide en tres zonas de color: "azul-amarillo-rojo": el azul indica estabilidad, el amarillo es una advertencia y el rojo requiere medidas de soporte inmediatas.
Clasificación
Según su estructura y función, los medidores de delaminación de techos para minería se pueden dividir en las siguientes tres categorías:
Separador Mecánico para Capas de Techo
Utiliza una pantalla de escala de color reflectante, no requiere fuente de alimentación, estructura simple, bajo costo
Adecuado para carreteras ordinarias con requisitos de baja precisión de monitoreo
Ejemplo de Modelo: Serie LBY
Medidor de Delaminación de Techo con Pantalla Digital
Sensor electrónico integrado con pantalla digital, alta precisión de medición (hasta 0.01 mm), admite almacenamiento de datos y transmisión remota
Puede lograr adquisición dinámica, análisis periódico y predicción de tendencias
Medidor Inteligente de Delaminación de Techos Tipo Seguridad Intrínseca para Minas
ventajas principales
‌Prevención de Caídas del Tejado‌: Monitoreo en tiempo real de la dinámica del tejado, detección temprana de anomalías de delaminación, evitando accidentes de seguridad mayores
Monitoreo de alta precisión: Los productos digitales e inteligentes ofrecen una resolución de hasta 0.01 mm, con una repetibilidad de datos superior al promedio de la industria.
Fuerte adaptabilidad: Puede adaptarse a diferentes condiciones geológicas, como el despliegue denso en zonas de falla y la función de compensación de temperatura en áreas hidrogeológicamente complejas.
‌Red fácil‌: Admite la conexión en red de múltiples dispositivos, logrando el monitoreo continuo de todo el callejón.
