Perfiles de Acero Laminado en Caliente en Forma de I #9 para Uso Minero, Utilizados como Perfiles de Soporte Lateral en Túneles, Son Estables bajo Presión y Resistentes a la Flexión

9# Introducción del producto de acero para minería

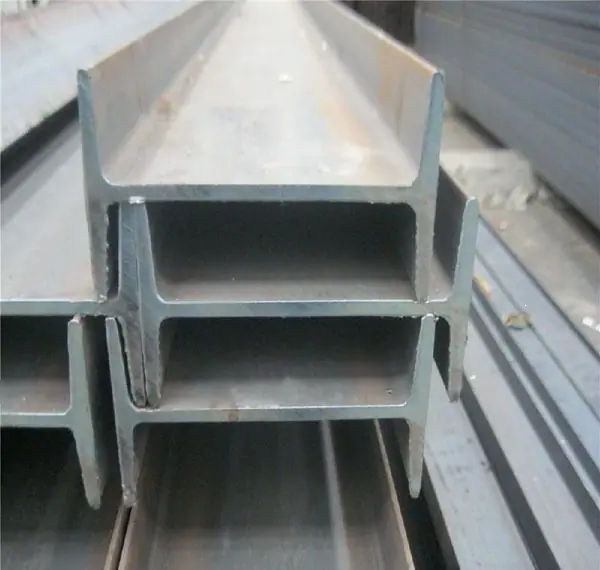

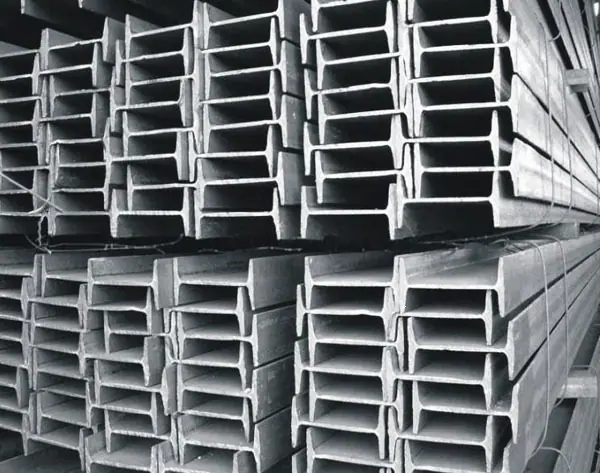

El acero para minería, también conocido como viga I minera, pertenece a la serie de aceros y es un acero especial para el soporte de minas de carbón. Su forma es en I, similar a la de las vigas I comunes, y se utiliza principalmente para el soporte de minas de carbón y soportes de estructuras metálicas. Este producto suele fabricarse en forma de ∏ en minas, pero las patas suelen colocarse oblicuamente.

Especificaciones del tamaño del acero para minería n.° 9

1. La pendiente del borde exterior del acero minero no deberá ser mayor al 2,4% del ancho de la pata.

2. La deflexión por flexión del acero minero no deberá ser mayor a 1,0 mm.

3. La excentricidad del acero para minería no debe exceder el 2% del ancho de la pata. Excentricidad: = b² - b½.

4. La curvatura del acero minero no deberá ser mayor a 3 mm por metro, y la curvatura total no deberá ser mayor al 0,3%.

Parámetros relacionados con el acero minero n.° 9

Modelo de acero minero: acero minero n.° 9

Altura (h): 90+2,0 mm

Ancho de pierna (b): 76+2,0 mm

Espesor de la cintura (d): 8+0,6 mm

Peso: 17,69 kg

Material: 16Mn

Composición química:%

c: 0,16-0,20

S1: 0,30-0,60

Mn: 1,30-1,60

p: no mayor que 0,045

s: no más de 0,050

Propiedades mecánicas:

Punto de fluencia N/mm2 (kgf/mm2): no menos de 345 (35)

Resistencia a la tracción N/mm2 (kgf/mm2): no menos de 510 (52)

Alargamiento %: no menos de 21.
