La Válvula de Compuerta de Distribución de Agua para Minería Pzii-400 Tiene Fuertes Capacidades de Cierre y Es Fácil de Limpiar. Válvula de compuerta de distribución de agua para minería eléctrica

I. Descripción general
1. La válvula de compuerta de distribución de agua de mina 67 es una válvula de compuerta en ángulo recto que puede soportar una presión de 0.1Mpa. Se utiliza principalmente para la distribución de agua en varios pozos de agua subterráneos en minas, y también se puede utilizar para drenar agua de balsas de procesamiento de minerales y tratamiento de agua. El agua no contiene medios corrosivos y la temperatura del agua no es superior a 80℃.
2. Significado del modelo:
Como: PZ2-400
Válvula de compuerta de distribución de agua PZ2
400-diámetro nominal
2. Descripción de la estructura

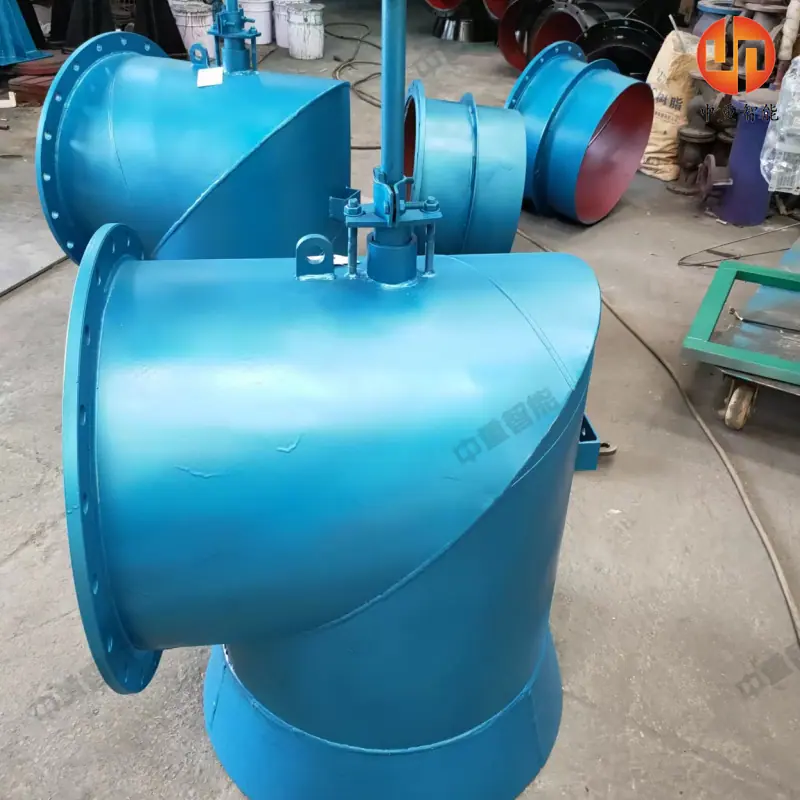

1. La válvula de compuerta de distribución de agua de mina 67 está compuesta por una consola de operación, una biela, un vástago de válvula, una válvula de compuerta, un tubo corto y otros componentes.
2. El tipo PZ2 utiliza un pequeño motor eléctrico como fuente de energía para reemplazar la operación manual, lo cual es conveniente y rápido.

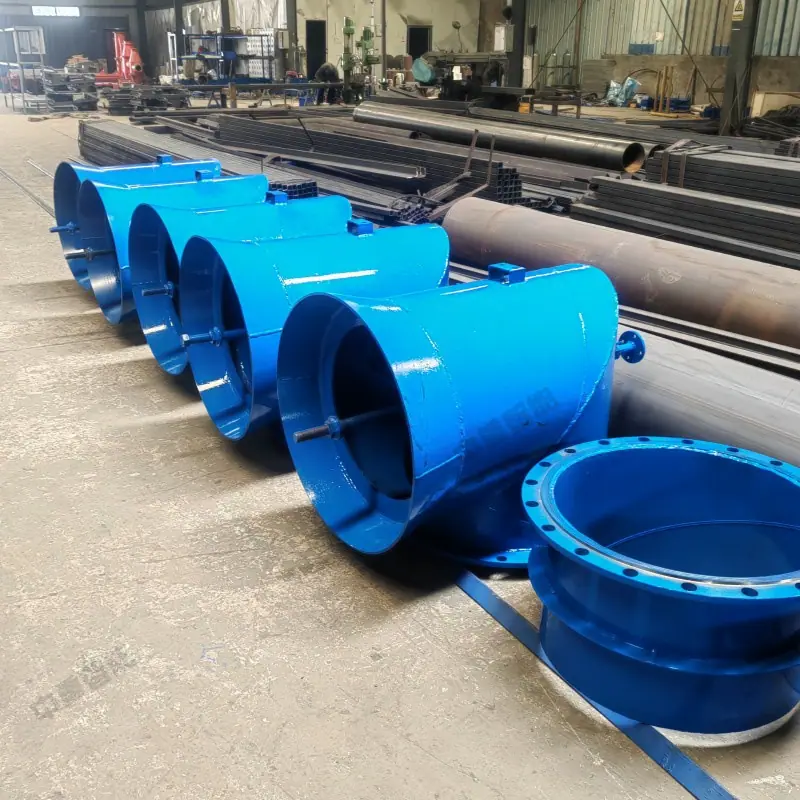

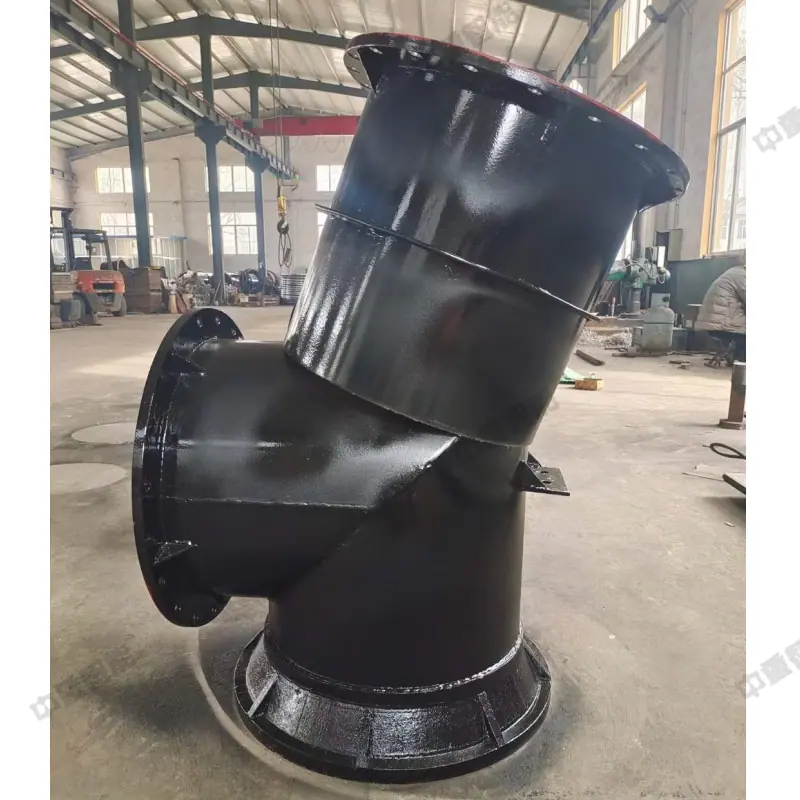

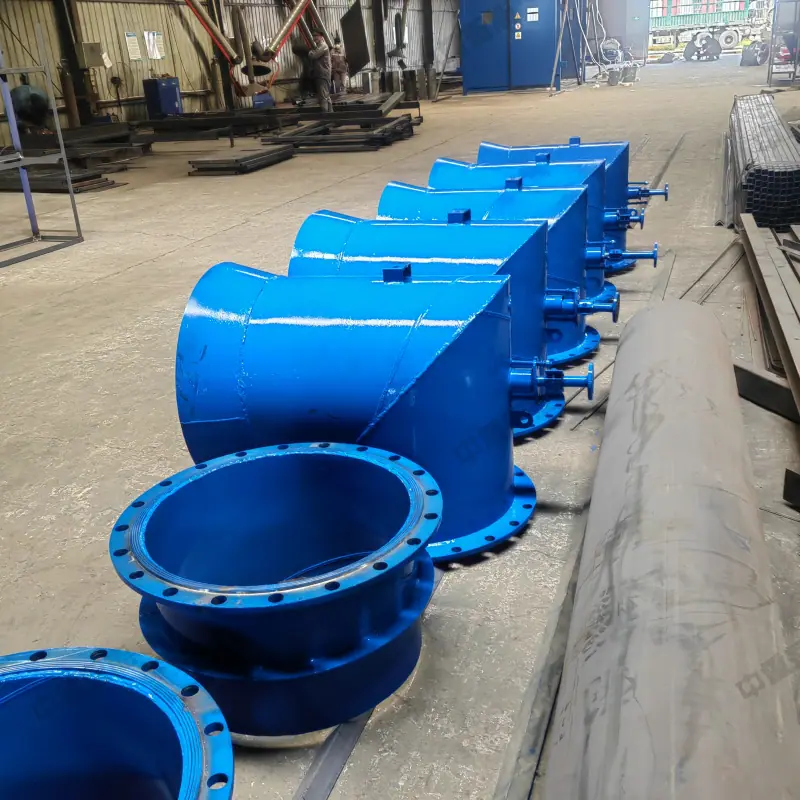

3. La válvula de compuerta consta de un cuerpo de válvula y un disco de válvula.
(1) El cuerpo de la compuerta es una pieza soldada con un anillo de sellado cónico instalado en la parte inferior, que junto con el disco de la válvula forma la parte de sellado.
(2) El disco de la válvula está compuesto de piezas soldadas y almohadillas de goma, y está conectado al vástago de la válvula a través de un conjunto de tornillo de anillo para garantizar el rendimiento de sellado de la válvula.
4. El tubo corto se utiliza para ser enterrado en la pared del pozo de distribución de agua y es una pieza soldada.
5. La longitud de la biela se determina por la diferencia de altura entre la placa inferior del pozo de distribución de agua y la placa inferior de la sala de bombas. Se divide en cuatro especificaciones: 5 metros, 4,5 metros, 4 metros y 3,5 metros.

Los usuarios también pueden determinar la longitud de la biela de acuerdo con la altura de instalación real y personalizarla según sea necesario.
3. Instalación
1. Durante el almacenamiento de este producto, el tornillo del panel de control debe cubrirse con grasa antioxidante y protegerse del sol y la lluvia. Las piezas de la válvula deben protegerse de la grasa para evitar el desgaste de la goma.
2. Al verter la pared del pozo, reserve agujeros cortos para tuberías y agujeros de acero para canales para sostener las compuertas de las válvulas, y reserve agujeros de cimentación para la consola operativa en el piso de la sala de bombas.
3. Conecte la brida de la compuerta de la válvula y el tubo corto (con una almohadilla de goma en el medio), inserte el tubo corto en el orificio reservado, use el vástago de la válvula expuesto de la compuerta de la válvula para encontrar la verticalidad y fije el canal de acero de soporte.
4. Una vez colocada la mesa de operaciones, levante el tornillo según las dimensiones requeridas en las instrucciones.
5. Verifique la longitud de la biela entre el vástago de la válvula y el tornillo, instale la biela, verifique la verticalidad y fije la mesa de operación y el tubo corto.
6. Retire el anillo de retención en el extremo del vástago de la válvula y verifique si todo el mecanismo funciona con flexibilidad.
