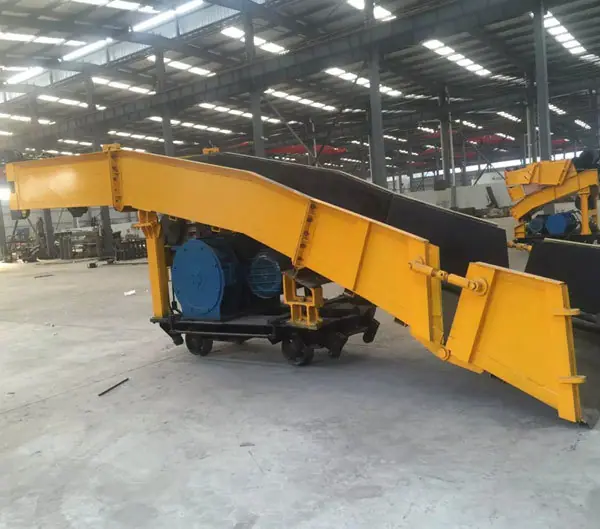

Introducción del cargador de rocas con cangilones
El cargador de rocas con cuchara rascadora se utiliza en la excavación de túneles de roca y está equipado con un carro minero o tolva de 1,1 m³ para operaciones de carga. Es adecuado para túneles con una altura neta de P-15BⅡ y P-30B superior a 2 metros, P-60B superior a 2,4 metros y P-90B superior a 2,8 metros, y una sección neta de P-15BⅡ de 4,5 metros², P-30B de 6 metros², P-60B y P-90B de 9 metros² o más. Se caracteriza por su alta eficiencia de carga de roca, estructura simple, buena confiabilidad y una amplia gama de aplicaciones. Puede utilizarse no solo en túneles planos, sino también en túneles inclinados por debajo de 30 grados. Es un equipo importante para aumentar la velocidad de excavación y lograr la mecanización de la excavación.

Parámetros del cargador de rocas con cangilón
Modelo de cabrestante: P-15B P-30B P-60B P-90B

Modelo de motor: YBB11-4 YBB17-4 YBB30-4 YBB45-4

Potencia del motor KW: 11 17 30 45

Fuerza de tracción de la cuerda principal KN: 7,2-10,4 13,5-19,5 23,3-32,7 32-50

Diámetro del cable de acero mm: 12,5 15,5 15,5 17

Velocidad de tracción de la cuerda principal mm: 1,05-1,52 0,85-1,7 1,06-2,07

Capacidad de cuerda m: 56 85-75 80-70 75-60

Velocidad m/s: 1450 1450 1450 1450

Voltaje V: 380/660 380/660 380/660 380/660

Área transversal neta: M2 >4,5 >6 >9 >16

Altura neta M >2 >2,2 >2,5 >2,8

Tipo de cabrestante: Cabrestante de tambor doble con engranajes planetarios triples

Peso total kg: 2500 4500 7200 8800

Capacidad del cucharón M3: 0,15 0,30 0,60 0,90

Productividad técnica: 14-25 35-50 70-100 95-140

Ancho de vía mm: 600/900 600/900 600/900 600/900
