Localizador de Tuberías Subterráneas KT-800G Detector de Tuberías Subterráneas Instrumento de Posicionamiento de Tuberías Subterráneas

Descripción del Producto:

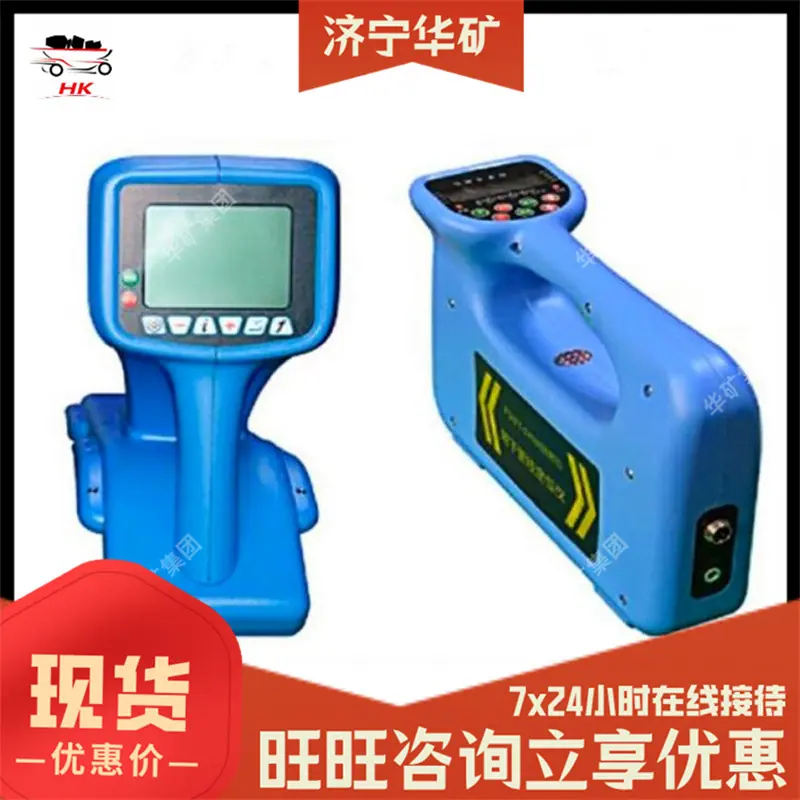

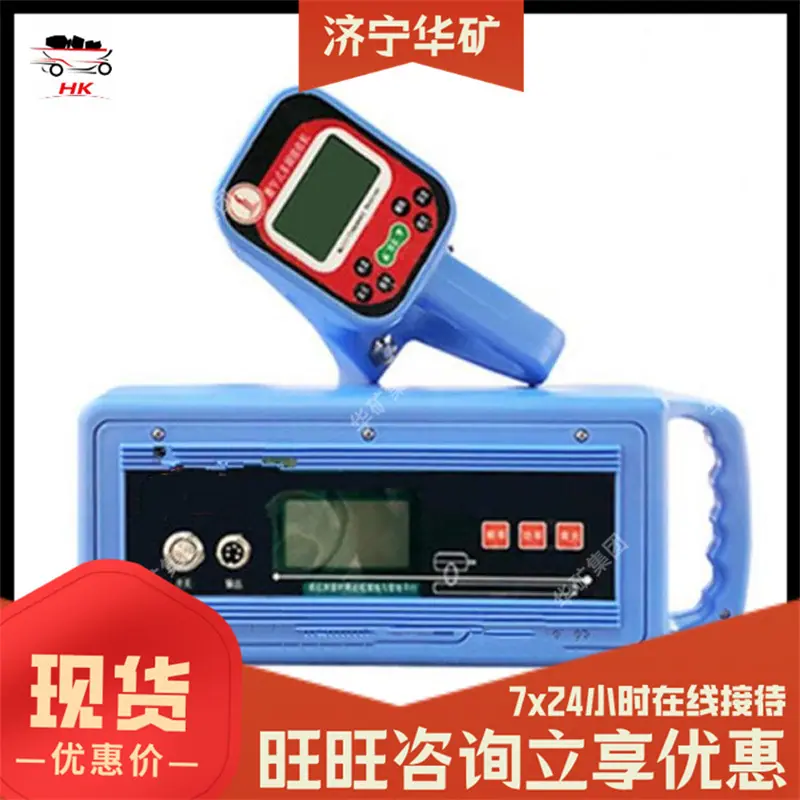

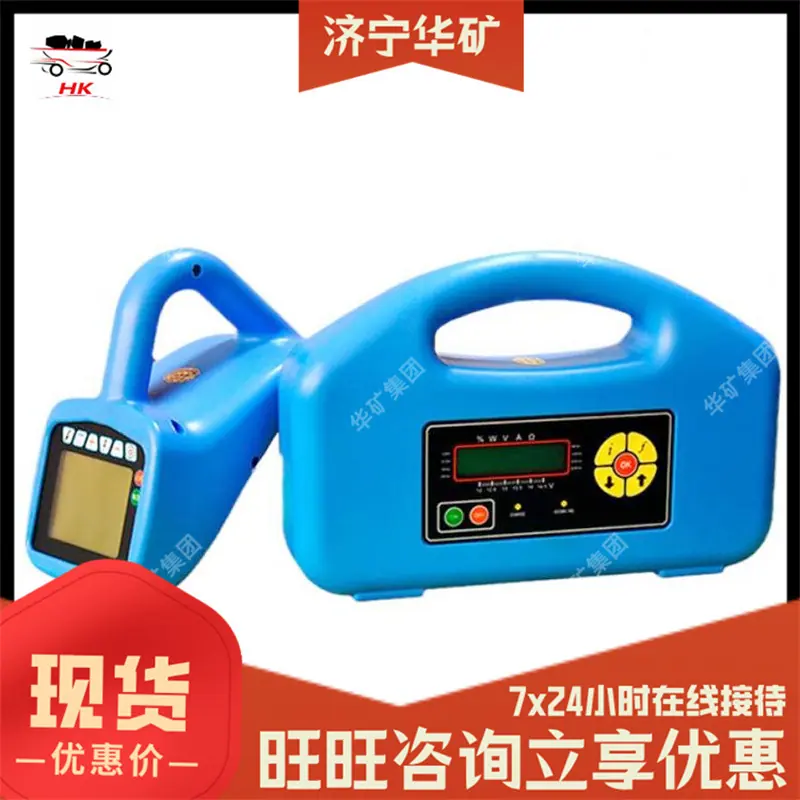

El detector de tuberías subterráneas consta de un transmisor y un receptor, y se utiliza para el posicionamiento preciso, la medición de profundidad y el seguimiento a larga distancia de tuberías metálicas y rutas de cables enterrados. El instrumento utiliza tecnología electromagnética de doble bobina horizontal y bobina vertical para mejorar la precisión y la capacidad de reconocimiento del posicionamiento de cables y la determinación de profundidad, y puede rastrear y localizar con precisión el cable objetivo en áreas con cables densos y complejos y tuberías metálicas. Se ha utilizado ampliamente en industrias como telecomunicaciones, Netcom, Mobile, Unicom, Tietong, electricidad, agua corriente, gas, exploración geofísica, petroquímica y administración municipal.

La función principal:

Determine la ruta y la profundidad de enterramiento de cables subterráneos (tuberías metálicas). Con el subrack A opcional, también puede probar la falla de cortocircuito cable a tierra.

indicadores principales:

transmisor

1) Señal de salida: Cuatro modos de salida CA: baja frecuencia, frecuencia media, alta frecuencia, radiofrecuencia, y medición de impedancia de bucle de aislamiento.

2) Potencia de salida: Salida de potencia constante, alta, media y baja.

3) Modo de salida: método de conexión directa, método de acoplamiento, método de inducción.

4) Pantalla de impedancia: 0~25000 ohmios.

5) Adaptación de carga: Ajuste automático de la adaptación.

6) Interfaz de pantalla: retroiluminación, muestra energía de salida, modo de operación, estado de autodiagnóstico, resistencia de carga, etc.

7) Toda la máquina adopta un paquete de baterías de litio 18650 de alta capacidad importado, que se puede cargar y descargar 500 veces. El tiempo de trabajo es de más de 8 horas, y se indica el nivel de batería.

8) Peso: 3.5kg

receptor

1) Frecuencia de recepción: Recibe cinco tipos de señales AC sinusoidales: baja frecuencia, frecuencia media, alta frecuencia, radiofrecuencia y 50Hz.

2) Modo de recepción: método de pico (bobina horizontal), método de valle (bobina vertical), medición de profundidad (antena horizontal dual), medición de corriente (antena horizontal dual).

3) Interfaz de señal: La intensidad de la señal se puede indicar de tres maneras: tamaño digital, longitud de la rejilla trapezoidal y velocidad del sonido.

4) Interfaz de pantalla: LCD de alto brillo, soporta el trabajo bajo la luz solar intensa y retroiluminación para garantizar el funcionamiento normal por la noche.

5) Control de ganancia: ajuste manual, rango dinámico 000-100db.

6) Longitud de detección: 15 KM cuando está conectado directamente a la tubería metálica

Al acoplar tuberías metálicas, un acoplamiento puede medir 3 km, y múltiples acoplamientos pueden medir más lejos.

Al detectar tuberías metálicas, una detección puede medir 300 m, y múltiples detecciones pueden medir más lejos.

7) Medición de profundidad: detección de profundidad de lectura directa, rango 000-300cm.

Medición de profundidad método 80%, rango 000-300cm (acoplado) 600cm (conexión directa)

8) Medición de corriente: lectura directa de corriente, rango 000-999mA.

9) Precisión de detección: ±2.5%+5 cm (0-2m)

10) Fuente de alimentación: Paquete de baterías de litio 18650 de alta capacidad importado, 500 ciclos de carga/descarga.

11) Tiempo en espera: más de 12 horas, indicación del nivel de batería.

12) Sobrecalentamiento y sobrecorriente: protección automática.

13) Temperatura de trabajo: -10℃—40℃.

14) Peso: 1.6Kg

Características:

1. Función del transmisor: Tiene tres modos de aplicación de señal: método de inducción, método directo y método de pinza, que son adecuados para diferentes ocasiones.

2. Función de receptor: utilizado para medir la ubicación, dirección, profundidad de enterramiento y corriente en tuberías y cables subterráneos.

3. Las flechas de posicionamiento izquierda y derecha indican la posición de la tubería objetivo, y el posicionamiento es rápido y preciso; las flechas delantera y trasera y los valores dB indican la posición y el tamaño del punto dañado de la capa anticorrosiva.

4. Con función de retroiluminación, es adecuado para uso en rescate nocturno.

5. Funciones únicas del receptor KT-6000G: utilizado para localizar fallas (falla de tubería se refiere a daño en la capa exterior anticorrosiva, falla de cable se refiere a daño en la cubierta exterior) y detectar daño de aislamiento en tuberías subterráneas.

6. Medición de corriente: Mida la corriente aplicada por el transmisor a la tubería bajo prueba.

7. Función de multímetro: puede medir voltaje de salida, voltaje de línea, corriente de línea, impedancia y potencia. Pruebe la continuidad y la calidad del aislamiento del cable antes y después de la localización de fallas en el cable.

8. Pinza de inducción externa: adecuada para lugares donde es imposible conectar directamente la señal al probar cables
