Dispositivo de Monitoreo Dinámico y Protección de Posición Tipo Zjb127 para Cabrestante de Cuerda Montacargas Equipo de Monitoreo Dinámico para Cabrestante Envío

ZJB127 Tipo Cabrestante de Cuerda sin Fin Dispositivo de Monitoreo Dinámico de Posición y Protección Introducción del Producto

El dispositivo de monitoreo dinámico de posición y protección para cabrestante de cable sin fin tipo ZJB127 es un accesorio opcional para sistemas de transporte por cable sin fin en minas. Muestra centralizadamente el estado de trabajo de todo el sistema de transporte por cable sin fin a través de una interfaz hombre-máquina LCD a color para uso en minería y puede lograr el control totalmente automatizado del cabrestante. El dispositivo de monitoreo dinámico de posición y protección para cabrestante de cable sin fin tipo ZJB127 utiliza un controlador programable de alta velocidad (PLC) importado como su núcleo e incluye las siguientes funciones: visualización dinámica en tiempo real de la posición de funcionamiento del carro lanzadera, visualización en tiempo real de la velocidad de funcionamiento del cabrestante, monitoreo en tiempo real de fallas de transporte del sistema, control de parada de emergencia del cabrestante, protección contra sobreenrollamiento, advertencia de voz en desvíos y comunicación por voz a lo largo de la línea. Todo el conjunto de equipos es simple y conveniente de instalar y depurar, tiene funciones de protección seguras y confiables, y es fácil de operar y mantener. Composición del producto dispositivo de monitoreo dinámico de posición para cabrestante de cable sin fin tipo ZJB127 y dispositivo de monitoreo dinámico de posición y protección para cabrestante de cable sin fin:

El Dispositivo de Monitoreo y Protección de Posición de Cabrestante de Cable Continuo ZJB127 consta de seis partes principales: ZJB127-Z Host del Dispositivo de Monitoreo y Protección de Posición de Cabrestante de Cable Continuo Seguro Intrínseco y a Prueba de Explosiones para Minas (MCH110068), TH18 Consola de Operación Segura Intrínseca para Minas (MAB110129), KXH127 Dispositivo de Señalización Audible y Visual Seguro Intrínseco y a Prueba de Explosiones para Minas (MIHB110009), KHGJ0.5/24 Interruptor de Sobrecarrera Seguro Intrínseco para Minas (MAD130532), GH-18ZD Sensor Hall Seguro Intrínseco para Minas (MFB100308) y KTL113 Sistema de Comunicación con Fugas (MHC110067).

(1) Host del dispositivo de protección para el monitoreo de posición del malacate de cable sin fin a prueba de explosiones y de seguridad intrínseca

1. Modelo del producto: ZJB127-2 2. Voltaje nominal: AC127V 3. Voltaje de salida: DC18V 4. Descripción de la función: El host del dispositivo de protección de monitoreo de posición del cabrestante de cable sin fin es el núcleo de control de este sistema, adoptando PLC importado para lograr el control centralizado. Recibe señales de control de los sensores y la consola de operación, y emite comandos de control a la consola de operación y a la caja de luz de alarma por voz.

(II) Consola Minera Intrínsecamente Segura

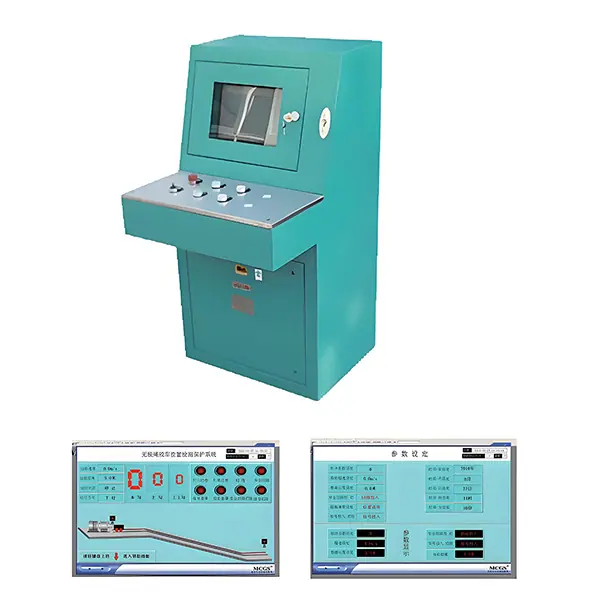

1. Modelo del Producto: TH18 2. Voltaje Nominal: DC18V 3. Especificación de Pantalla: Pantalla LCD a Color de 10.1 pulgadas

4. Descripción de la función: Acepta comandos de control del host del dispositivo de protección, muestra dinámicamente la posición de operación del carro lanzadera y el tractor, y la pantalla de monitoreo también muestra una vista de perfil del túnel donde está instalado el carro lanzadera, mostrando en tiempo real si el carro lanzadera y el tractor están en un punto de cambio de pendiente, un túnel nivelado, una curva o una intersección.

(3) Dispositivo de señalización sonora y luminosa a prueba de explosiones y de seguridad intrínseca para minería

1. Modelo de Producto: Modelo KXH127 2. Voltaje de Operación: CA127V 3. Descripción Funcional: Envía comandos de control al dispositivo host de protección, integrando las funciones de un botón de llamada, un indicador y una sirena a prueba de explosiones, y también posee funciones como comunicación y control de parada de emergencia.

(cuatro) sensor Hall de seguridad intrínseca para minería

1. Modelo del producto: GH-18ZD 2. Tensión nominal: DC18V 3. Descripción de la función: Instalado en el tambor del cabrestante, su función es capturar la señal de pulso del cabrestante y transmitirla al PLC del host del dispositivo de protección, para determinar la velocidad del cabrestante y la posición del carro minero.

(cinco) interruptor de sobremarcha intrínsecamente seguro para minería

1. Modelo del producto: KHGJO.5/24 2. Voltaje nominal: DC18V 3. Descripción de la función: Instalado en la parte delantera y trasera del carril del cabrestante de cuerda sin fin para proporcionar protección contra sobreenrollamiento.

Características funcionales del dispositivo de monitoreo dinámico y protección de posición del cabrestante de cable sin fin tipo ZJB127:

1. El sistema de control adopta un controlador lógico programable (PLC) importado, que tiene buen rendimiento en tiempo real, alta confiabilidad y rápida velocidad de procesamiento de datos.

2. Adopta una pantalla LCD a color de 10.1" para una visualización dinámica, con una interfaz intuitiva y amigable y operación simple. Puede mostrar la posición del tractor con el cabezal de la máquina como punto cero, mientras que la pantalla de monitoreo tiene una vista de perfil del camino de instalación del cabrestante, mostrando en tiempo real si el tractor está en un punto de pendiente variable, camino nivelado, curva o intersección.

3. Función completa de aviso por voz:

a. Cuando el cabrestante arranca, se detiene, se enrolla en exceso, se detiene de emergencia, excede la velocidad, disminuye la velocidad o alcanza el punto de descarga, la unidad principal emitirá indicaciones de voz y transmitirá en la calzada a través de la caja de control de parada de emergencia por señal.

b. Cuando el tractor pasa por un cruce, una curva o un punto de cambio de pendiente, el dispositivo de alarma de voz y luz instalado cerca emitirá una advertencia de "Vehículo en operación, peatones presten atención a la seguridad", recordando a los trabajadores que pasan que presten atención y cedan el paso.

4、Función de doble protección contra sobreenrollamiento: a. Límite suave programado; b. Interruptores fotoeléctricos de sobreenrollamiento instalados en la cabeza y la cola. Función completa de protección de velocidad: Cuando el tractor experimenta sobrevelocidad o deslizamiento severos, el host puede detectarlo a tiempo y detenerse. 5、

6. Puede controlar automáticamente el dispositivo de protección contra el embalamiento (dispositivo de parada de vagones en plano inclinado): Cuando el vehículo de tracción está a punto de pasar la posición del dispositivo de protección contra el embalamiento (dispositivo de parada de vagones en plano inclinado), el host

Encienda el control del tope de coche y, después de que pase el vehículo de tracción, el dispositivo de protección para coches en pendiente (tope para coches en pendiente) se cerrará automáticamente.

7. Función de Posicionamiento Automático: Establezca la ubicación del punto de descarga y el cabrestante. Cuando el vehículo de remolque llegue al punto de descarga, el dispositivo se detendrá automáticamente.

8、Comunicación de Función de Fuga: Conectado con cables de fuga y radios portátiles, el dispositivo puede permitir al asistente comunicarse con el operador del cabrestante en cualquier momento y lugar, y operar funciones como la señalización y la parada de emergencia del cabrestante.
