Las básculas de banda electrónicas son fáciles de operar. Balananzas de Cinta Electrónicas en Venta. Detalles sobre Básculas de Banda Electrónicas

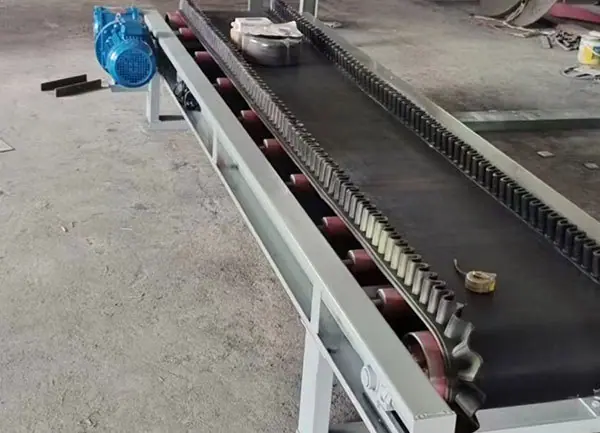

Una báscula electrónica de banda es un instrumento de pesaje automático que pesa continuamente materiales a granel en una cinta transportadora sin necesidad de subdividir la masa ni interrumpir el movimiento de la cinta. Se clasifica principalmente por el tipo de carga: báscula de mesa de pesaje, báscula de tipo transportador; y por la velocidad de la cinta: báscula de banda de una sola velocidad, báscula de banda de velocidad variable.

El principio de la báscula de cinta electrónica;

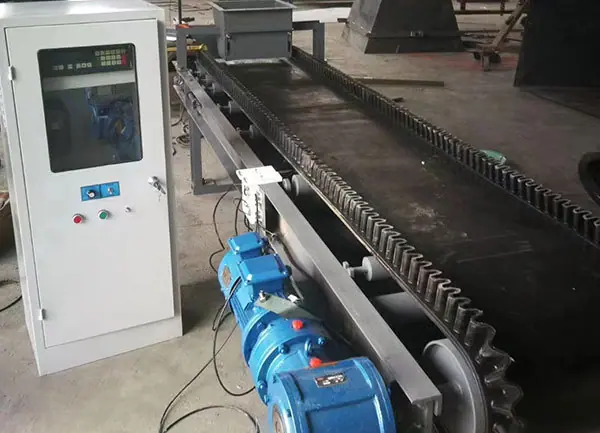

La báscula de cinta electrónica se compone de un marco de báscula, un sensor de velocidad, un sensor de peso de alta precisión, un instrumento de control y visualización de báscula de cinta electrónica, etc. Puede realizar mediciones dinámicas continuas de materiales sólidos.

El puente de pesaje de la báscula electrónica de banda está instalado en el bastidor del transportador. Al pasar el material, el rodillo dosificador detecta su peso sobre la banda transportadora y actúa sobre el sensor de pesaje mediante la palanca, generando una señal de voltaje proporcional a la carga de la banda. El sensor de velocidad está conectado directamente al rodillo medidor de velocidad de gran diámetro y genera una serie de pulsos. Cada pulso representa una unidad de movimiento de la banda, y su frecuencia es proporcional a la velocidad de la misma. La báscula recibe señales del sensor de pesaje y del sensor de velocidad, y obtiene un valor de caudal instantáneo y un valor de peso acumulado mediante la integración, que se muestran por separado.

Clasificación de las básculas electrónicas de cinta:

Según si el transportador de cinta se convierte en una estructura al mismo tiempo que se fabrica la báscula de cinta, se puede dividir en: báscula de cinta incorporada (A1-1) y báscula de cinta completa.

Según el tipo de transportador de la báscula de cinta, se puede dividir en: báscula de cinta de mesa de pesaje (A2-1) y báscula de cinta transportadora.

Según la forma en que el sensor de pesaje soporta la celda de carga (y el material cargado en ella), se puede dividir en: báscula de cinta de carga directa (A3-1) y báscula de cinta de palanca

Báscula de cinta de medición (D-1) y báscula de cinta cuantitativa (D-2)

Requisitos ambientales para básculas de cinta electrónicas:

(1) La báscula de cinta debe instalarse lejos del viento, la lluvia y la luz solar intensa.

(2) La báscula de cinta debe instalarse lejos de lugares con fuentes de vibración, gases corrosivos, campos magnéticos fuertes e interferencias de equipos de motor grandes.

Requisitos para la fijación de la correa de la báscula electrónica de cinta:

(1) La báscula de cinta no debe tener ningún contacto con la cinta principal durante la instalación.

Durante la instalación, la báscula de cinta debe utilizar un soporte o plataforma de montaje independiente, que debe ser estable y nivelado.

(3) La báscula de cinta debe instalarse horizontal y verticalmente para garantizar que esté nivelada.

Parámetros técnicos de la báscula de cinta electrónica:

Precisión de la báscula de cinta de un solo rodillo: ± 1 %

Precisión de la báscula de cinta de cuatro rodillos: ± 0,5 %

Rango de pesaje: 0～8000t/h

Ancho de la correa: 300~2400 mm

Velocidad de la correa: 0~4 m/s

Transmisión de larga distancia: 1000 m Inclinación de la cinta transportadora: 0～30°

Condiciones de trabajo y condiciones de instalación:

Temperatura ambiente: Mecánica: -20℃～+50℃ Instrumento: 0℃～40℃

Voltaje de alimentación: 110 V ~ 220 V (+10 °C, -15 °C) 50 Hz ± 2 °C

Humedad relativa: 150%
