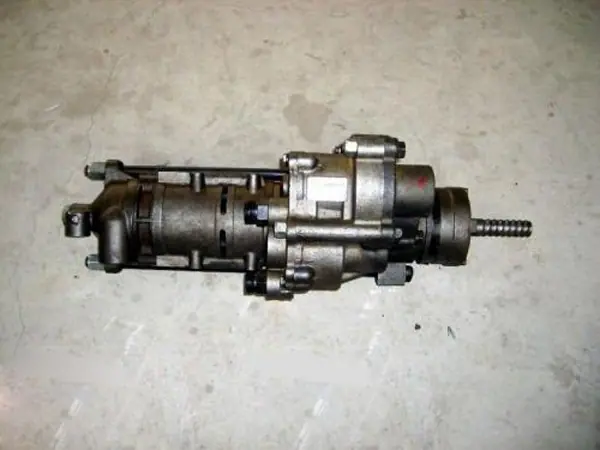

Breve introducción del taladro de roca YGZ90

La perforadora de roca YGZ90 es compatible con las perforadoras CTC14A, CTC142 o TJ25 y se utiliza para perforar barrenos de ∮50-∮80 mm en rocas minerales semiduras o duras (F=8~18), con una profundidad efectiva de 30 m. Esta máquina se utiliza principalmente para barrenos paralelos o en abanico en la parte superior de minas subterráneas.
Cuando se combina con una plataforma de perforación de roca a cielo abierto, se puede utilizar para perforar pozos de voladura descendentes u horizontales en minas a cielo abierto medianas y pequeñas o proyectos de piedra, y también se puede utilizar para otras operaciones que requieran la perforación de pozos de voladura medianos y profundos.

Dimensiones totales: (largo x ancho x alto) 876X355X303mm
Peso de la máquina 95 kg
Diámetro del cilindro 125 mm
Carrera del pistón 62 mm
Presión de aire de trabajo 0,5-0,7 Mpa
Energía de impacto ≥225 J (julios)
Frecuencia de impacto de perforación de roca ≥34 Hz (hercios)
Par de rotación ≥140 Nm
Consumo de gas para perforación de roca ≤225L/s
Presión de agua de trabajo 0,4~0,6 MPa (MPa)
Diámetro interior del tubo de aire: parte de impacto ∮38 mm (milímetros) parte giratoria ∮25 mm (milímetros)
Diámetro interior de la tubería de agua ∮19 mm (mm)
Diámetro de perforación ∮50~∮80 mm (mm)
Especificación de la cola de soldadura ∮32X90 mm (mm)

El martillo perforador YGZ90 cuenta con un alto par de rotación, lo que evita que se atasque al perforar grietas y hundimientos. Incluso si se atasca, el impacto débil y la rotación fuerte permiten eliminar la falla. El martillo perforador es adecuado para una amplia gama de fuerzas de empuje, lo que facilita su operación. Las instrucciones de funcionamiento se describen brevemente a continuación:
Para minerales de diferente litología, la energía de impacto, la velocidad de perforación y el empuje del eje deben ajustarse según la descarga de polvo para obtener una mayor velocidad de perforación. Por ejemplo, para minerales de dureza media, la energía de impacto puede ser menor, la velocidad de perforación puede ser mayor y el empuje no debe ser excesivo; mientras que para minerales duros, la energía de impacto puede ser menor, la velocidad de perforación puede ser mayor y el empuje no debe ser excesivo.
Cuando el taladro se atasca debido a grietas o depresiones, se debe reducir la energía del impacto. Se puede aumentar la velocidad de rotación del taladro o detener el impacto, eliminando completamente la falla girando a través de la zona atascada. Al ser un sistema de distribución de gas sin válvulas, es apto para operar a alta presión, y la presión de trabajo no debe ser inferior a 0,5 MPa.
4. La presión del agua del lavado intermedio no debe ser inferior a 0,4 Mpa.
El estado de lubricación de la perforadora debe ser óptimo para evitar que la superficie de fricción (especialmente la superficie de contacto del pistón, el cilindro y la distribución de gas) se dañe por las altas temperaturas locales al desplazarse a alta velocidad. El aceite lubricante puede seleccionarse entre aceite de motor n.° 30 o n.° 20, según la temperatura del entorno de trabajo. El suministro de aceite lubricante debe ser continuo. Generalmente, se utiliza una engrasadora con suministro de aceite ajustable. El suministro de aceite debe ser adecuado, de 3 a 5 kg por turno de trabajo. Un exceso de aceite provocará una gran neblina de aceite, y una cantidad insuficiente provocará una lubricación deficiente.
Las herramientas de perforación utilizadas deben cumplir con los requisitos de calidad.
